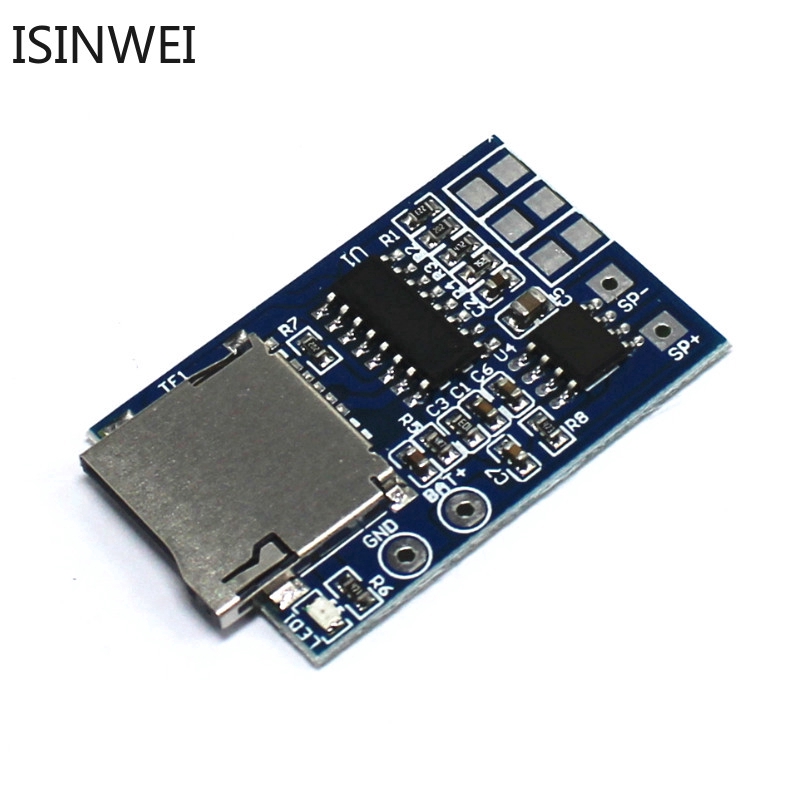

Mô Đun Giải Mã Thẻ Nhớ Tf Mp3 3.7-5v Kèm 2w Chuyên Dụng

Giới thiệu Mô Đun Giải Mã Thẻ Nhớ Tf Mp3 3.7-5v Kèm 2w Chuyên Dụng

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô-đun giải mã bảng TF 3. 7-5V với mono hỗn hợp 2W có tính năng phát lại bộ nhớ

Giới thiệu về chip điều khiển chính:
1. Sơ lượt sản phẩm
GPD2846A là chip được thiết kế cho máy nghe nhạc MP3 có chức năng radio FM và chức năng LineIn.
2. Các tính năng chính
Hỗ trợ định dạng phát lại MP3.
Có thể phát thẻ T / thẻ SD, đĩa U, FM và nguồn âm thanh ngoài (LineIn), chèn trước và phát trước hoặc chuyển bằng nút Mode.
Tự động phát hiện xem tai nghe có được kết nối hay không, sau đó chuyển đổi bộ khuếch đại công suất bên ngoài trực tiếp từ cổng IO (Mute) mà không cần bóng bán dẫn bên ngoài.
Hỗ trợ lưu trữ âm lượng, số lượng bài hát,. . . trong thẻ T / SD, đĩa U, người dùng có thể lưu EEPROM
Thiết bị có thể tự động phát hiện xem EEPROM bên ngoài có được cài đặt hay không và quyết định có lưu cài đặt trong EEPROM hoặc thẻ T / thẻ SD hoặc đĩa U hay không.
Sử dụng một cổng khóa AD để nhận ra các tổ hợp phím khác nhau.
Có hai bộ bàn phím phím AD để lựa chọn.
Hỗ trợ 3 chip radio FM: RDA5807, BK1080 và RTC6207E.
Điều khiển từ xa IR không được hỗ trợ.
Chế độ thiết bị USB không được hỗ trợ.
Hỗ trợ chế độ âm thanh USB.
Loại gói: gói SOP16.
3. Ứng dụng sản phẩm
Máy nghe nhạc MP3 có chức năng radio FM, loa mini không màn hình.

4. Định nghĩa pin
Thông tin về pin:
1 V33REG DVDD33 nguồn kỹ thuật số 3. 3V.
2 Đầu vào pin lithium V50REG VMCU / BAT, 3. 3V ~ 5V.
3 VSSREG DVSS Tín hiệu số mặt đất.
4 DACOL DACL Đầu ra tín hiệu âm thanh kênh trái.
5 VCOM Vref là điểm trung tâm của tín hiệu âm thanh. Vui lòng sử dụng tụ điện 1uF để ổn định điện áp.
6 DACOR DACR Đầu ra tín hiệu âm thanh kênh phải.
7 LINEIN_R LineInR + L Đầu vào trái + LineIn cổng cắm bên phải.
8 Nút bấm-IOA4 AD.
9 IOA3 FMCLK Nếu IOA3 có điện trở kéo xuống mặt đất, IOA3 sẽ phát tín hiệu đồng hồ ra bên ngoài
Treo IC đài FM. Nếu IOA3 nổi, IC radio FM phải có
Bạn phải tự kết nối một tinh thể 32768Hz.
10 Tắt tiếng IOA2: Tắt tiếng bộ khuếch đại ngoài.
11 DM DM USB DM.
12 DP DP USB DP.
13 IOA0 IO-phím/ LED (1) Đèn LED ngoài: Đầu ra "1" có nghĩa là làm sáng đèn LED.
(2) Cũng hoạt động như IO-key1.
(3) Đây cũng là một tùy chọn chức năng, được sử dụng để xác định chế độ phím.
14 IOB1 SD_CLK
SD_DET
SD_CLK: đầu ra đồng hồ của thẻ T / thẻ SD.
SD_DET: Phát hiện nếu thẻ SD được lắp vào, đọc "0" để cho biết việc chèn.
Vui lòng kết nối điện trở 3. 3KΩ với mặt đất.
15 IOB0 SD_CMD
I2C_CLK
SD_CMD: lệnh và phản hồi của thẻ T / thẻ SD.
I2C_CLK: Đồng hồ I2C; EEPROM bên ngoài và FM.
16 IOB2 SD_DAT
I2C_DAT
SD_DAT: đầu vào / đầu ra dữ liệu của thẻ T / thẻ SD.
I2C_DAT: Dữ liệu I2C; EEPROM bên ngoài và FM.
GPD2846

Chúng tôi kinh doanh bán sỉ và bán lẻ
Xin hãy liên lạc nếu cần


#3. 7-5V #2W #Mixed #Mono #TF #MP3 #Decoder #Board #Decoding #Module

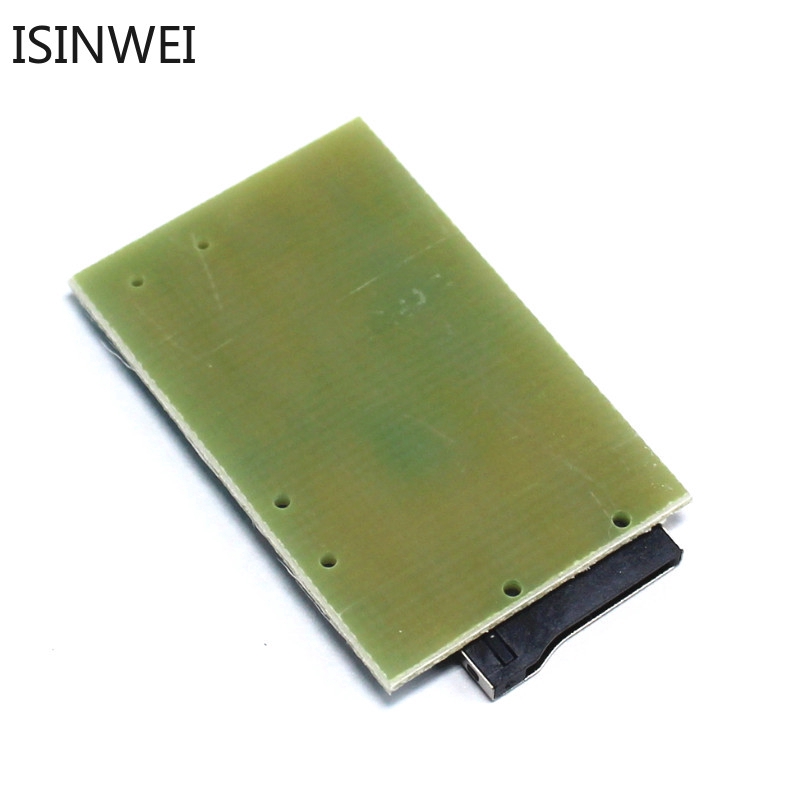

Hình ảnh sản phẩm
