Mô đun giảm áp XL4015 XH-M130 5A DC sang DC CC CV dùng sạc pin Lithium

Giới thiệu Mô đun giảm áp XL4015 XH-M130 5A DC sang DC CC CV dùng sạc pin Lithium

5a DC sang DC CC CV Pin Lithium Bước xuống Bảng sạc Bộ chuyển đổi nguồn Led Bộ sạc Lithium Mô-đun Giảm bước xuống XL4015 XH-M130

Khi bạn sử dụng sản phẩm, đầu vào và đầu ra mô-đun sẽ được cách ly khỏi mặt đất
Thông tin chi tiết:
1.Dải điện áp đầu vào: 638VDC (Lưu ý: điện áp đầu vào không quá 38V)
2.Dải điện áp đầu ra: 1,25-36VDC có thể điều chỉnh
3.Dòng điện đầu ra: 0-5A
4.Công suất đầu ra: 75W
5.Hiệu quả cao lên đến 96%
6.Tích hợp chức năng tắt nhiệt
7.Tích hợp chức năng giới hạn hiện tại
8.Tích hợp chức năng bảo vệ ngắn đầu ra
9.Bảo vệ phân cực ngược đầu vào: Không cần (nếu cần, diode dòng cao phù hợp với đầu vào).
10.Dài x Rộng x Cao = 61,7 * 26,2 * 15mm
11.Khối lượng: 20g

Ứng dụng
1.Sử dụng như một mô-đun bước xuống với khả năng bảo vệ quá dòng
Sử dụng:
(1) Điều chỉnh “điện áp điện áp” để điện áp đầu ra đạt đến giá trị bạn muốn.
(2) Sử dụng đồng hồ vạn năng để đo dòng điện ngắn mạch đầu ra với các quầy hàng 10A, đồng thời điều chỉnh “điện áp dòng điện” để dòng điện đầu ra đạt đến giá trị bảo vệ quá dòng đã định trước. (Ví Dụ: đồng hồ hiển thị giá trị hiện tại của 4A, sau đó bạn có thể sử dụng mô-đun để có dòng điện tối đa là 4A)
(3) Đã kết nối với tải.

2.Sử dụng như một bộ sạc pin
Sử dụng:
(1). Hãy chắc chắn rằng bạn cần sạc điện áp phao và dòng sạc pin; (nếu thông số lithium 3.7V / 2200mAh, thì điện áp phao là 4.2V, dòng sạc tối đa 1C, ie 2200mA)
(2). Trong điều kiện không tải, điều chỉnh “Điện áp đầu ra” để điện áp đầu ra đạt đến điện áp phao; (nếu có pin lithium có thể sạc lại 3.7V, điện áp đầu ra có thể được điều chỉnh thành 4,2V)
(3). Sử dụng đồng hồ vạn năng để đo dòng điện ngắn mạch đầu ra với các quầy hàng 10A, đồng thời điều chỉnh “điện áp đo dòng điện” để dòng điện đầu ra đạt đến giá trị dòng sạc đã định trước.
(4). Đèn rẽ hiện tại nhà máy mặc định là 0,1 lần dòng sạc; (Pin trong quá trình sạc giảm dần, nếu cài đặt dòng sạc là 1A, thì khi dòng sạc nhỏ hơn 0,1A, đèn xanh quay Tắt, đèn xanh sáng, có nghĩa là pin đã được sạc đầy)
(5). Kết nối với sạc pin.
(1,2,3,4 Bước như: Đầu ra chưa tải, không kết nối pin)

3.Sử dụng như một mô-đun trình điều khiển dòng điện không đổi LED
Sử dụng:
(1). Điều chỉnh “điện áp điện áp” để điện áp đầu ra đạt đến giá trị bạn muốn.
(2). Sử dụng đồng hồ vạn năng để đo dòng điện ngắn mạch đầu ra với các quầy hàng 10A, đồng thời điều chỉnh “điện áp đo dòng điện” để dòng điện đầu ra đạt đến dòng hoạt động LED định trước.
(3). Kết nối LED, làm việc.
(1,2 Bước như: Đầu ra không tải, không kết nối đèn LED)

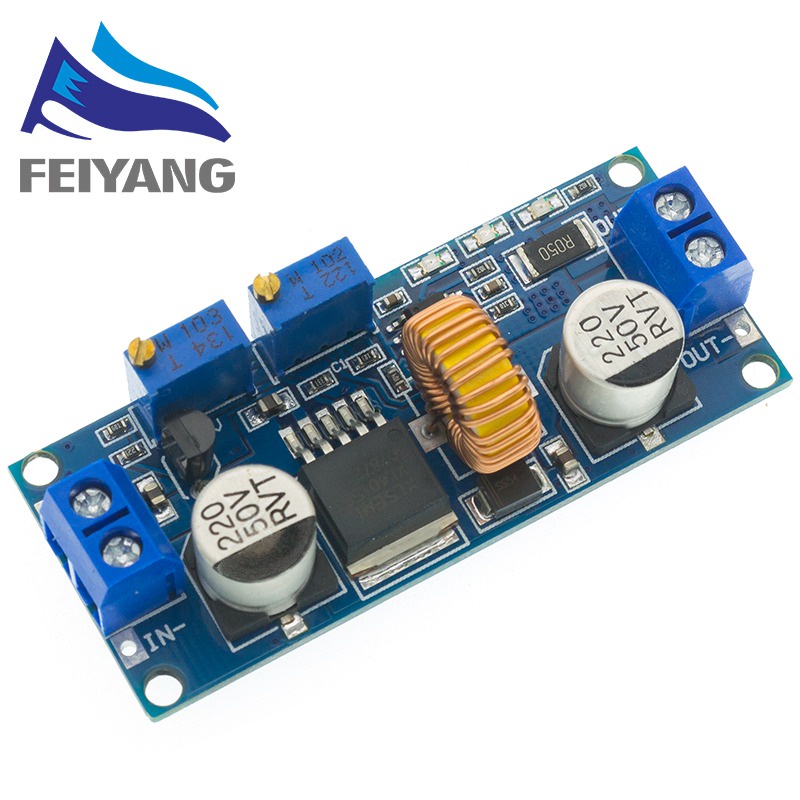

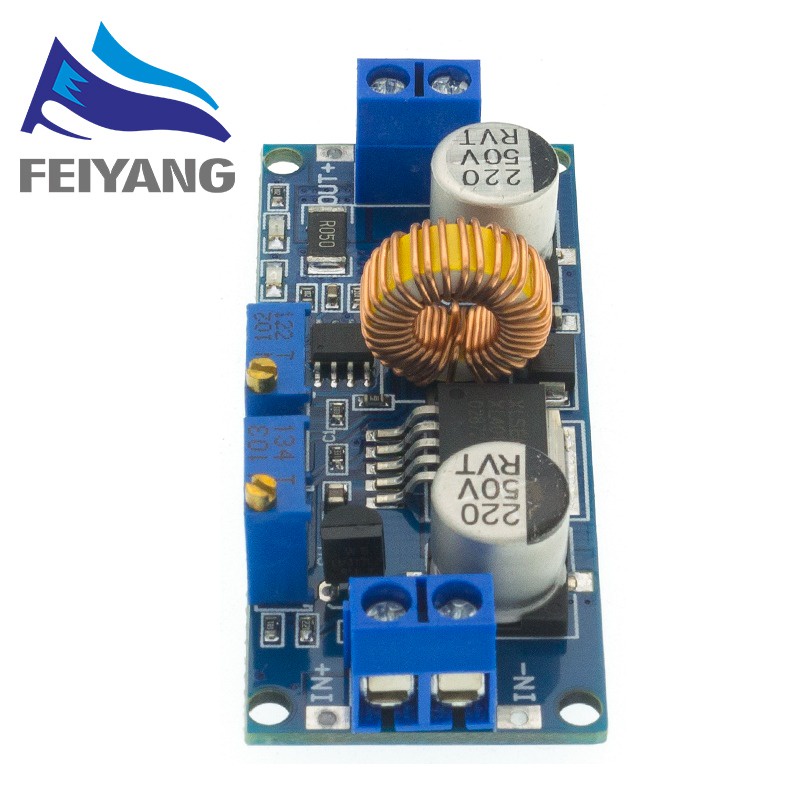

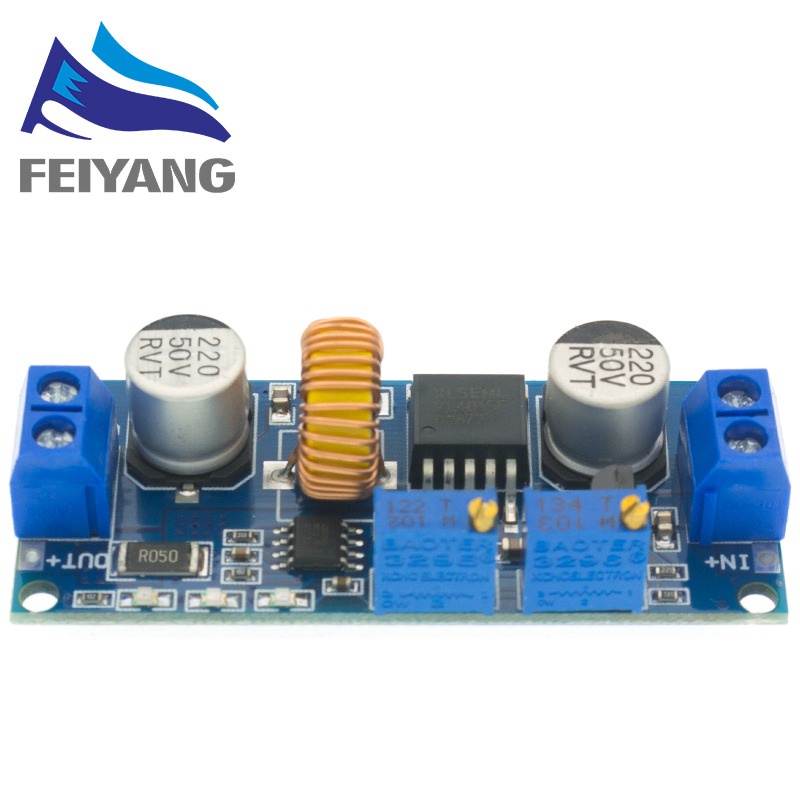

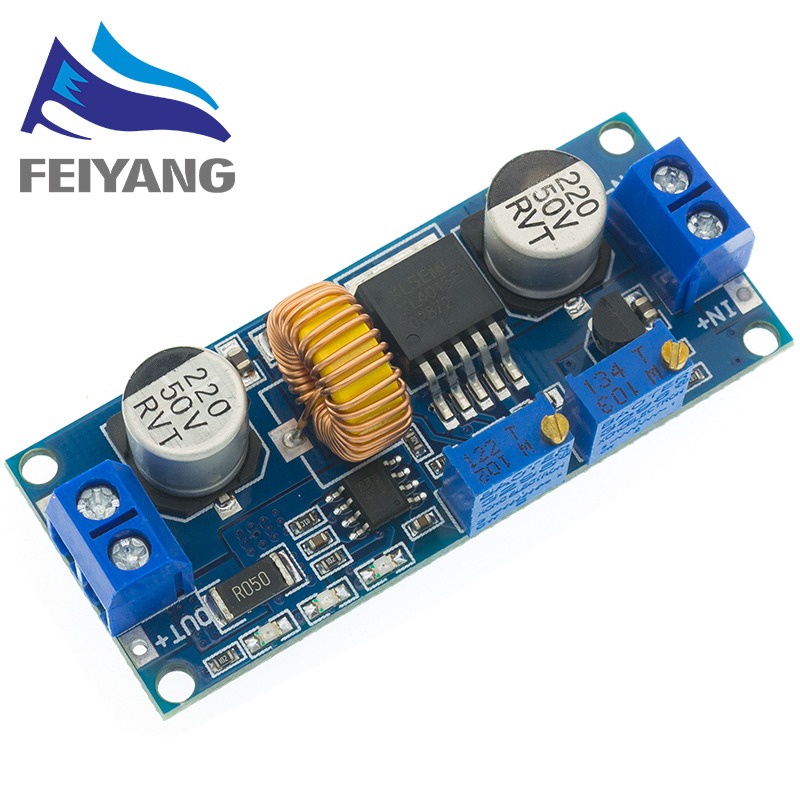

Hình ảnh sản phẩm
