Mô đun giao tiếp 16 kênh 12-bit Pwm/ Servo Pca9685 dành cho Raspberry Pi

Giới thiệu Mô đun giao tiếp 16 kênh 12-bit Pwm/ Servo Pca9685 dành cho Raspberry Pi

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô đun servo chắn Raspberry Pi 16 kênh giao diện PWM/ Servo Driver-I2C 12-bit PCA9685
Bạn muốn làm một chiếc hexapod walker? Có thể bạn đang tạo ra một tác phẩm nghệ thuật với hàng tấn bộ phận chuyển động hoặc cần chạy hàng tấn đèn LED với công suất PWM chính xác. Vi điều khiển của bạn có một số đầu ra PWM hạn chế và bạn thấy mình sắp hết! Không có Adafruit 16-kênh 12-bit PWM/ Servo Driver-giao diện I2C. Với đột phá driver pwm và servo này, có thể điều khiển 16 đầu ra PWM đang chạy tự do chỉ với hai pin! Cần chạy hơn 16 đầu ra PWM? Nối chuỗi với nhau lên đến 62 trong số các tính năng này để có tối đa 992 đầu ra PWM vượt trội
Kích thước: 2,5"x1"x0,1 "(62,5mmx25,4mmx3mm)
Bo mạch/ chip này sử dụng địa chỉ 7-bit I2C giữa 0x60-0x80, có thể lựa chọn với jumper
Khối đầu cuối cho đầu vào nguồn (hoặc bạn có thể sử dụng các lỗ 0,1 "ở bên cạnh)
Bảo vệ phân cực ngược trên đầu vào khối thiết bị đầu cuối
Đèn LED xanh lá tiết kiệm điện
Đầu nối 3 pin trong nhóm 4 chân để bạn có thể cắm 16 Servo cùng một lúc (giắc cắm Servo hơi rộng hơn 0,1 "nên bạn chỉ có thể xếp 4 đầu cạnh nhau trên tiêu đề 0,1"
Thiết kế "có thể xâu chuỗi"
Một vị trí đặt một tụ điện lớn trên dây V+ (trường hợp cần)
Các điện trở dòng 220 ohm trên tất cả các đường đầu ra để bảo vệ chúng và làm đèn LED lái xe trở nên tầm thường
Bộ nhảy hàn cho 6 địa chỉ chọn pin
Driver PWM do i2c điều khiển với đồng hồ tích hợp. Không giống như dòng TLC5940, không cần phải liên tục gửi tín hiệu buộc bộ vi điều khiển, sản phẩm chạy hoàn toàn tự do
Sản phẩm tương thích với 5V, có nghĩa là bạn có thể điều khiển sản phẩm từ bộ vi điều khiển 3.3V và vẫn điều khiển an toàn đầu ra lên đến 6V (điều này rất phù hợp khi muốn điều khiển đèn LED trắng hoặc xanh lam với điện áp chuyển tiếp 3,4+)
6 địa chỉ chọn pin để có thể đấu dây tới 62 pin trong số này trên một bus i2c, tổng cộng 992 đầu ra-đây là rất nhiều servo hoặc đèn LED
Tần số điều chỉnh PWM lên đến khoảng 1,6 KHz
Độ phân giải 12 bit cho mỗi đầu ra-đối với servo, có nghĩa là độ phân giải khoảng 4us ở tốc độ cập nhật 60Hz
Đầu ra đẩy-kéo hoặc mở có thể định cấu hình
Pin cho phép đầu ra để nhanh chóng tắt tất cả các đầu ra
(1) Bo mạch ổ đĩa kết nối Arduino:
Bảng driver PWM sử dụng phương pháp I2C, vì vậy chỉ có thể kết nối bốn dây với thiết bị Arduino:
Chế độ pin Arduino "Classic":
+5v -> VCC
GND -> GND
Analog 4 -> SDA
Analog 5 -> SCL
Chiều pin old Mega:
+5v -> VCC
GND -> GND
Digital 20 -> SDA
Digital 21 -> SCL
R3 và phương pháp pin Arduino mới hơn (Uno, Mega & Leonardo):
(Các bo mạch này có pin SDA và SCL chuyên dụng)
+5v -> VCC
GND -> GND
SDA -> SDA
SCL -> SCL
Pin VCC chỉ dùng cấp nguồn chip, nếu muốn kết nối servo hoặc đèn LED, sử dụng nguồn điện pin V+, pin V+ hỗ trợ cấp nguồn 3.3~6V (điện áp an toàn cho chip là 5V). Khuyến khích kết nối nguồn điện bên ngoài thông qua thiết bị đầu cuối nguồn điện

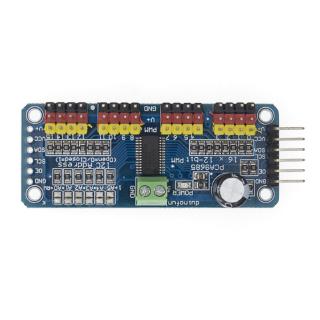

Hình ảnh sản phẩm
