Mô Đun Hạ Áp DC-DC 10A 4-32V Xuống 1.2-32

Giới thiệu Mô Đun Hạ Áp DC-DC 10A 4-32V Xuống 1.2-32

Thông số mô-đun '
Tên mô-đun ' 10A chỉnh lưu đồng bộ buck dòng điện không đổi điện áp không đổi
Bản chất mô-đun BUCK không bị cô lập (BUCK) chỉnh lưu đồng bộ
Điện áp đầu vào ' 4-32V ( giới hạn 36V) , vui lòng giữ biên điện áp .
Điện áp đầu ra '
1.2-32v có thể điều chỉnh liên tục ( đầu ra mặc định 5V , nếu bạn cần điện áp khác , vui lòng giải thích cho chủ cửa hàng.)
Đầu ra cố định 1.2-32V ( vui lòng giải thích điện áp cần thiết cho người bán hàng)
Giao hàng mặc định là đầu ra có thể điều chỉnh, ( được điều chỉnh thành 5V '6A khi vận chuyển)
Đầu vào và đầu ra chênh lệch áp suất nhỏ – 1V
Dòng điện đầu ra - 0,4-10A Tản nhiệt tự nhiên trong vòng 6A trong thời gian dài. nhiệt độ không vượt quá 60 độ. Vui lòng sử dụng khử mùi khi nhiệt độ môi trường cao .
Dải dòng điện không đổi đầu ra — 0,3-10A
Nhiệt độ làm việc ' -40 '85 độ
Tần số làm việc × 150KHz
Hiệu suất chuyển đổi ' 98 ' ( hiệu suất liên quan đến điện áp đầu vào , đầu ra. dòng điện , giảm áp)
Bảo vệ ngắn mạch - có ( giới hạn dòng điện đến giá trị dòng điện không đổi hiện tại)
Bảo vệ quá nhiệt — Có ( tự động giảm dòng điện đầu ra sau quá nhiệt)
Bảo vệ kết nối ngược đầu vào - không có ( vui lòng lắp một diode vào đầu vào nếu cần
Bảo vệ chống đảo ngược đầu ra – Không có ( Nếu cần , vui lòng kết nối một diode ở đầu ra . Đối với các ứng dụng sạc , vui lòng thêm một diode chống đảo ngược giữa đầu ra của mô-đun và pin , nếu không mô-đun sẽ bị hỏng .)
Phương pháp lắp đặt - 4 vít 3mm
Phương pháp đấu dây - khối đầu cuối. không hàn , IN là đầu vào , OUT là đầu ra và mô-đun có vỏ là đầu ra dây hàn .
Kích thước mô-đun 'chiều dài 60mm chiều rộng 26mm chiều cao 20mm

Phạm vi ứng dụng '
1. Tự làm nguồn điện được điều chỉnh với chức năng dòng điện không đổi , không sợ đoản mạch trong quá trình sử dụng , có thể bảo vệ tải .
2. Cung cấp năng lượng cho thiết bị điện tử của bạn .
3. Để sạc các loại pin khác nhau , hãy đặt điện áp sạc và dòng sạc theo các loại pin có điện áp và dung lượng khác nhau .
4. Sạc tất cả các loại pin với nguồn điện bảng điều khiển năng lượng mặt trời , với chức năng dòng điện liên tục , có thể ngăn pin sạc quá mức và bảo vệ pin hiệu quả .
5. Truyền động đèn LED công suất cao , có thể kết hợp nối tiếp và song song tự do .
6. Là một nguồn cung cấp năng lượng cho ô tô , cung cấp năng lượng cho điện thoại di động của bạn. máy tính xách tay hoặc các sản phẩm kỹ thuật số khác nhau .

Đặt điện áp đầu ra “ Theo giá trị điện áp phao của pin bạn muốn sạc , hoặc giá trị điện áp của dòng và đèn LED song song , điều chỉnh chiết áp điện áp không đổi (CV) để đặt điện áp đầu ra Đến điện áp cần thiết. ( Không có tải)
Đặt giá trị dòng điện không đổi - điều chỉnh chiết áp CC ngược chiều kim đồng hồ trong khoảng 20 vòng , sử dụng đồng hồ vạn năng để đoản mạch đầu ra dòng điện 20A và điều chỉnh chiết áp CC đến giá trị dòng điện bạn cần cài đặt.

Ghi chú '
Khi dòng điện không đổi được đặt , điện áp phải cao hơn 1,2V , nếu không chức năng dòng điện không đổi sẽ không hợp lệ .

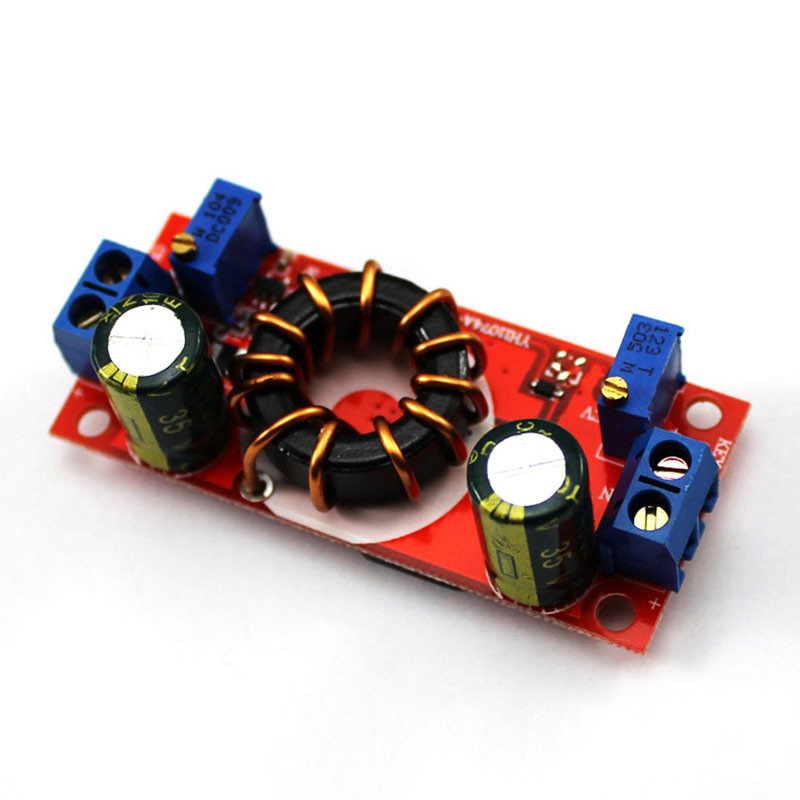

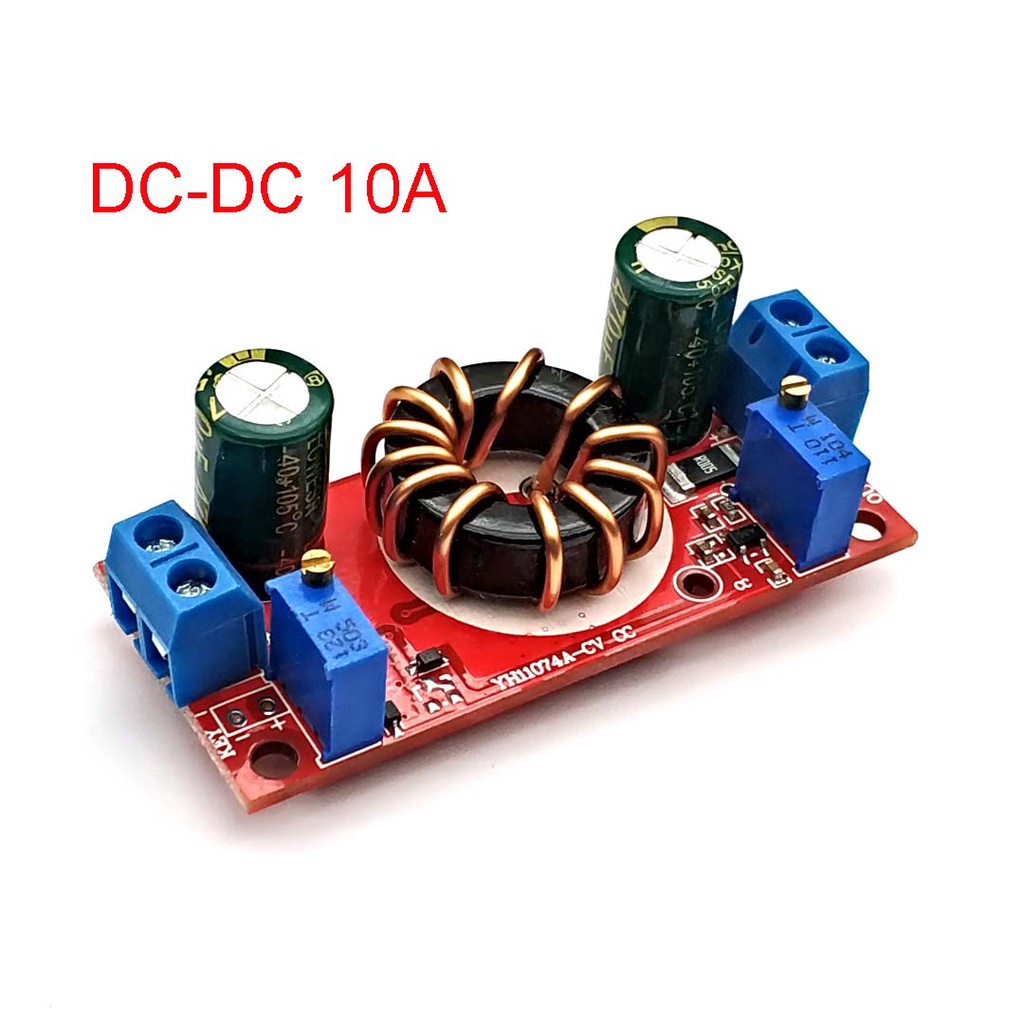

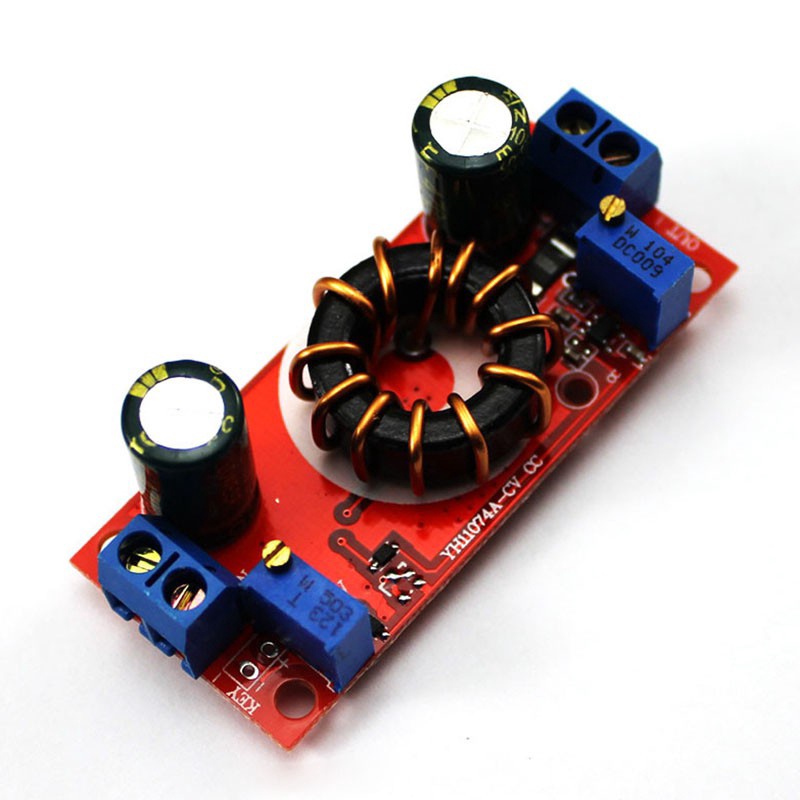

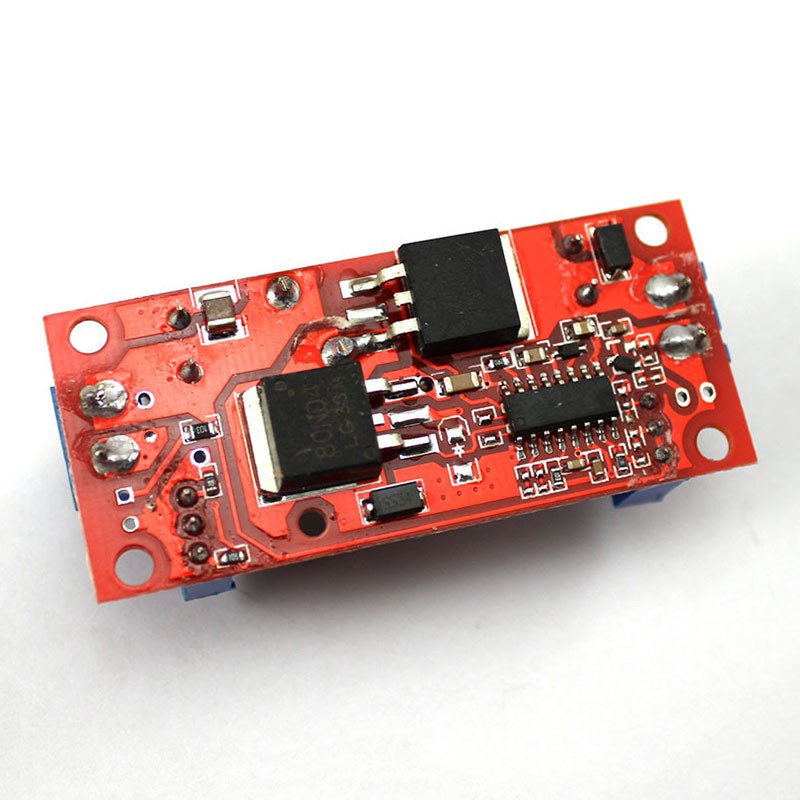

Hình ảnh sản phẩm
