Mô Đun Hạ Áp HLK-5M05 HLK-5M03 HLK-5M12 5W AC-DC 220V Sang 12V/5V/3.3V

Giới thiệu Mô Đun Hạ Áp HLK-5M05 HLK-5M03 HLK-5M12 5W AC-DC 220V Sang 12V/5V/3.3V

1. Đặc điểm sản phẩm:

1. Đáp ứng các yêu cầu UL, CE,

2. Siêu mỏng, siêu nhỏ

3. Tất cả đầu vào điện áp (AC: 90~240V)

4. Độ chín thấp và tiếng ồn thấp

5. Bảo vệ quá tải đầu ra và ngắn mạch

6. Hiệu quả cao, mật độ công suất cao

7. Sản phẩm được thiết kế để đáp ứng các yêu cầu của EMC và Safety Test

8. Tiêu thụ điện năng thấp, bảo vệ môi trường, không mất tải <0.1W

9.100% tải lão hóa và thử nghiệm

10.1 năm bảo hành perio



2. Tình trạng môi trường

Tên mục
Vi khuẩn công nghệ
Đơn vị

Nhiệt độ hoạt động
-20—+60
Centigrade

Lưu trữ nhiệt độ
-40—+80
Centigrade

Độ ẩm tương đối
5—95
%

Cách làm mát
Làm mát bằng bức xạ


Áp suất khí quyển
80—106
Kpa

Mức độ cao của biển
≤2000
M

Rung
Hệ số rung 10~500Hz, 2G10 phút. / 1cycle, 60min.each dọc theo X, Y, Z axes








3.Đặc điểm điện

1. Đặc điểm đầu vào (kiểm tra ở nhiệt độ phòng 20 C).



Tên mục
Vi khuẩn công nghệ
Đơn vị

Điện áp đầu vào định mức
100-240
Vac

Dải điện áp đầu vào
90-240
Vac

Dòng đầu vào tối đa
≤0.2
A

Đầu vào tăng đột biến hiện tại
≤10
A

Điện áp đầu vào tối đa
≤270
Vac

Nhập chậm bắt đầu
≤50
Ms

Đầu vào hiệu quả điện áp thấp
Vin = 110VAc, Tải trọng đầy đủ đầu ra ≥69
%

Đầu vào hiệu quả điện áp cao
Vin = 220VAc, đầu ra đầy đủ ≥70
%

Độ tin cậy lâu dài
Mtbf≥100.000
H

Tải điện áp đầu ra định mức
+5±0.1
Vdc

Điện áp đầu ra được đánh giá đầy đủ
+5±0.2
Vdc

Dòng điện đầu ra tối đa ngắn hạn
≥1200
Ma

Dòng điện đầu ra tối đa trong thời gian dài
≥1000
Ma

Quy định điện áp
±0.2
%

Quy định tải
±0.5
%

Đầu ra ripple và tiếng ồn

(mVp-p)
≤70

Điện áp đầu vào định mức, tải đầy đủ. Sử dụng băng thông 20MHz,

Mặt tải 10uF và tụ điện 0,1uF cần được kiểm tra.
Mv

Chuyển đổi biên độ vượt trội
(Điện Áp đầu vào và tải đầu ra định mức cộng với 10%) ≤5
% Vo

Bảo vệ quá dòng đầu ra
150-200% tải đầu ra tối đa
A

Bảo vệ ngắn mạch đầu ra
Ngắn mạch trực tiếp ở đầu ra bình thường, tự động tiếp tục hoạt động bình thường sau khi loại bỏ ngắn mạch






4.Đặc điểm an toàn:

4.1 Sản phẩm được thiết kế để đáp ứng các yêu cầu chứng nhận an toàn UL, CE.

4.2 Khả năng tương thích an toàn và điện từ

Được thiết kế với đầu vào bảo hiểm được chứng nhận 0,5A UL;

Bảng mạch PCB sử dụng sản xuất tấm đồng hai mặt, vật liệu cho mức xếp hạng lửa 94-V0;

Tiêu chuẩn an toàn: Tuân thủ UL1012, EN60950, UL60950

Điện áp cách điện: I / P-O / P: 2500VAC

Điện trở cách điện: I / PO / P> 100M Ohms / 500VDC 25 C 70% RH

Tiến hành và bức xạ: so với EN55011, EN55022 (CISPR22)

Xả tĩnh điện: IEC / EN 61000-4-2 cấp 4 8kV / 15kV

Bức xạ RF

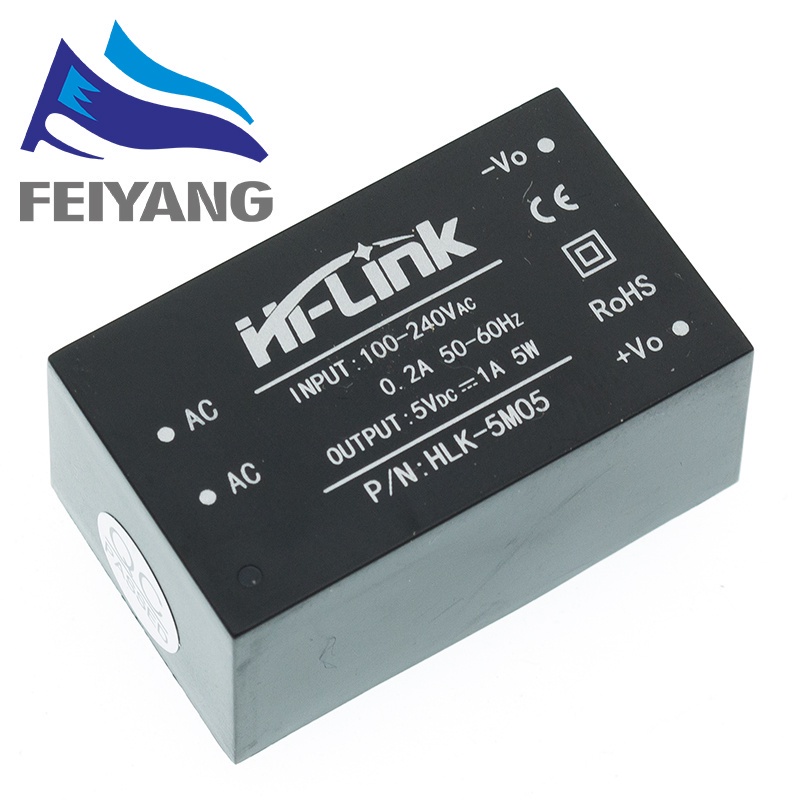

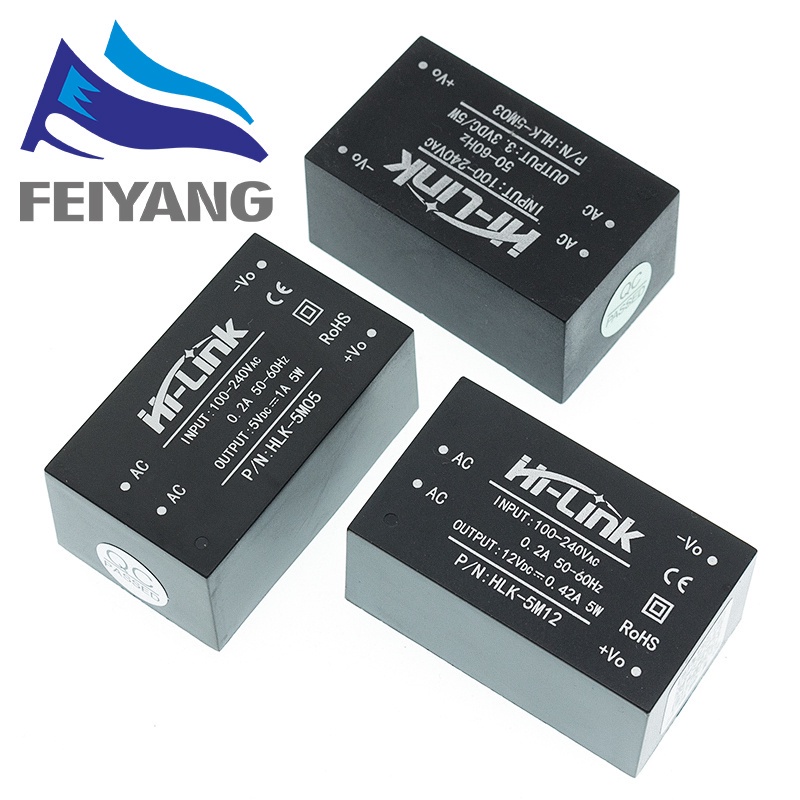

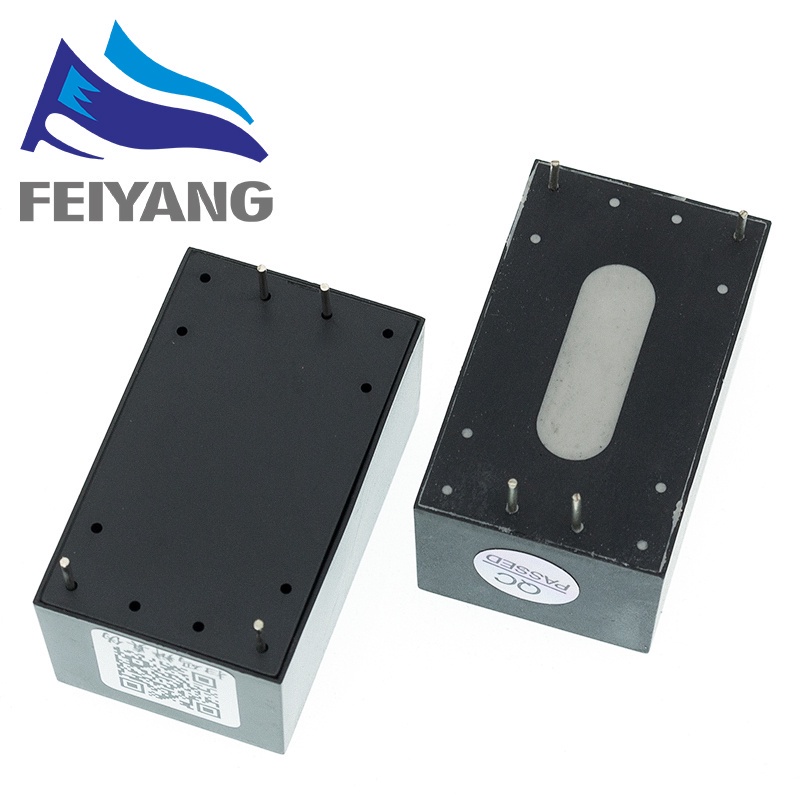

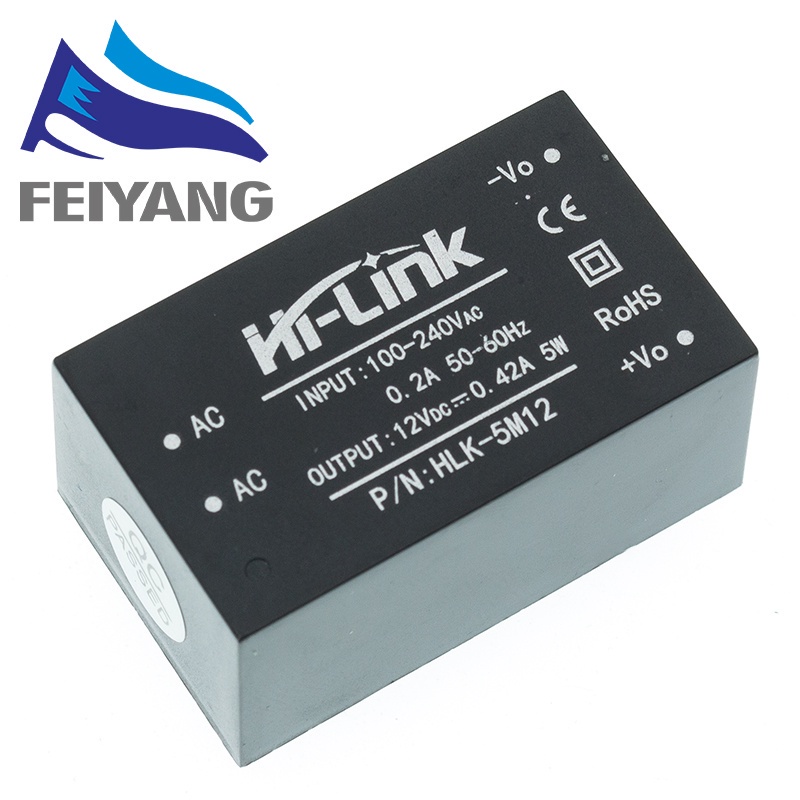

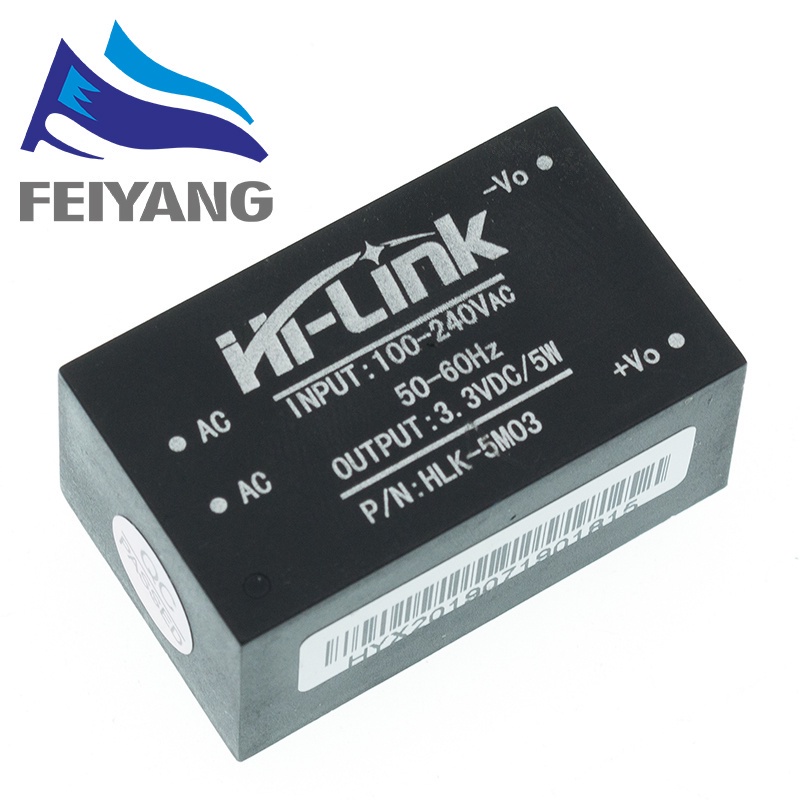

Hình ảnh sản phẩm
