Giới thiệu Mô đun hạ áp XL4015 5A DC sang DC CC CV XL4015 E1 chất lượng cao
Pin Lithium 5A DC sang DC CC CV Bước xuống Bảng sạc Bộ sạc nguồn Led Mô-đun Buck XL4015 5-32VMô-đun tuyến tính này có điện áp không đổi và chức năng dòng điện không đổi (CC CV).
Khi bạn sử dụng nó như một bộ sạc. mô-đun này sử dụng chip tốt làm lõi và nó ổn định.
Kích thước: 51 * 26,3 * 14 (L * W * H) (mm)
Nhiệt độ hoạt động: -40 ° Đến +85 °
Quy định điện áp: ± 2,5%
Quy định tải: ± 0,5%
Ripple đầu ra: băng thông 50mV (tối đa) 20M
Tần số chuyển mạch: 300KHz
Hiệu suất chuyển đổi: 95% (cao nhất)
Dòng điện đầu ra: có thể điều chỉnh tối đa 5A
Điện áp đầu ra: 0.8V-30V
Điện áp đầu vào: 5V-32V
Chỉnh lưu: chỉnh sửa không đồng bộ
Thuộc tính mô-đun: dòng điện và mô-đun điện áp không bị cô lập.
💎 Mô-đun này là một mô-đun bước xuống có thể điều chỉnh. Bạn có thể thay đổi điện áp đầu ra bằng cách điều chỉnh điện trở điều chỉnh màu xanh lam trên mô-đun. Sự khác biệt về điện áp đầu vào và đầu ra là 1V và điện áp tối thiểu có thể là 0,8V.

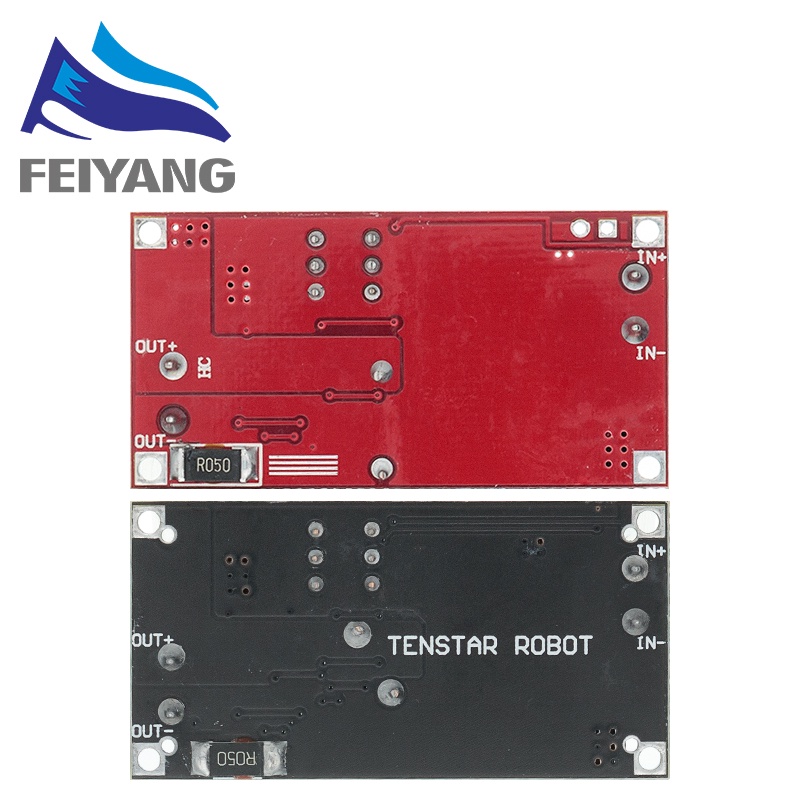

💎 In- (đầu vào âm), IN + (dương tính đầu vào), OUT- (đầu ra âm), OUT + (dương tính đầu ra) được đánh dấu trên mô-đun phải được kết nối chính xác, nếu không mô-đun có thể bị hỏng.
💎 Sạc pin
1. Xác định điện áp nổi và dòng sạc của pin bạn cần sạc và điện áp đầu vào của mô-đun;
2. Điều chỉnh bộ định vị điện áp không đổi để điều chỉnh điện áp đầu ra đến khoảng 5V.
3. Sử dụng khối dòng điện 10A đồng hồ để đo dòng điện ngắn mạch đầu ra và đồng thời điều chỉnh chiết áp hiện tại không đổi để làm cho dòng điện đầu ra đạt đến giá trị dòng sạc định trước;
4. Theo mặc định, dòng đèn rẽ sạc là 0,1 lần dòng sạc (giá trị dòng sạc không đổi).
5. Điều chỉnh bộ định vị điện áp không đổi để làm cho điện áp đầu ra đạt đến điện áp sạc nổi;
6. Kết nối pin và thử sạc.
(Bước 1, 2, 3, 4 và 5 kết nối đầu vào mô-đun với nguồn điện và đầu ra không được kết nối với pin.)
💎 Ổ đĩa hiện tại không đổi LED
1. Xác định dòng điện làm việc và điện áp làm việc tối đa mà bạn cần để điều khiển đèn LED;
2. Điều chỉnh bộ định vị điện áp không đổi để điều chỉnh điện áp đầu ra đến khoảng 5V.
3. Sử dụng khối dòng điện 10A đồng hồ để đo dòng điện ngắn mạch đầu ra và điều chỉnh chiết áp dòng điện không đổi để làm cho dòng điện đầu ra đạt đến dòng làm việc LED được định trước;
4. Điều chỉnh bộ định vị điện áp không đổi để điện áp đầu ra đạt đến điện áp làm việc tối đa của đèn LED;
5. Kết nối đèn LED và kiểm tra máy.
(Bước 1, 2, 3 và 4 kết nối đầu vào mô-đun với nguồn điện và đầu ra không được kết nối với đèn LED.)

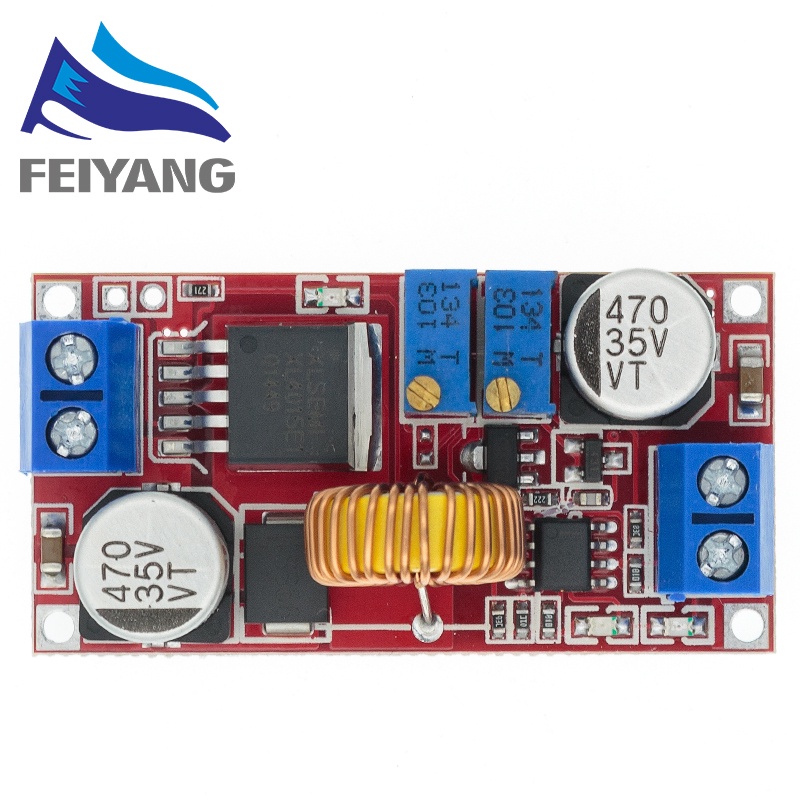

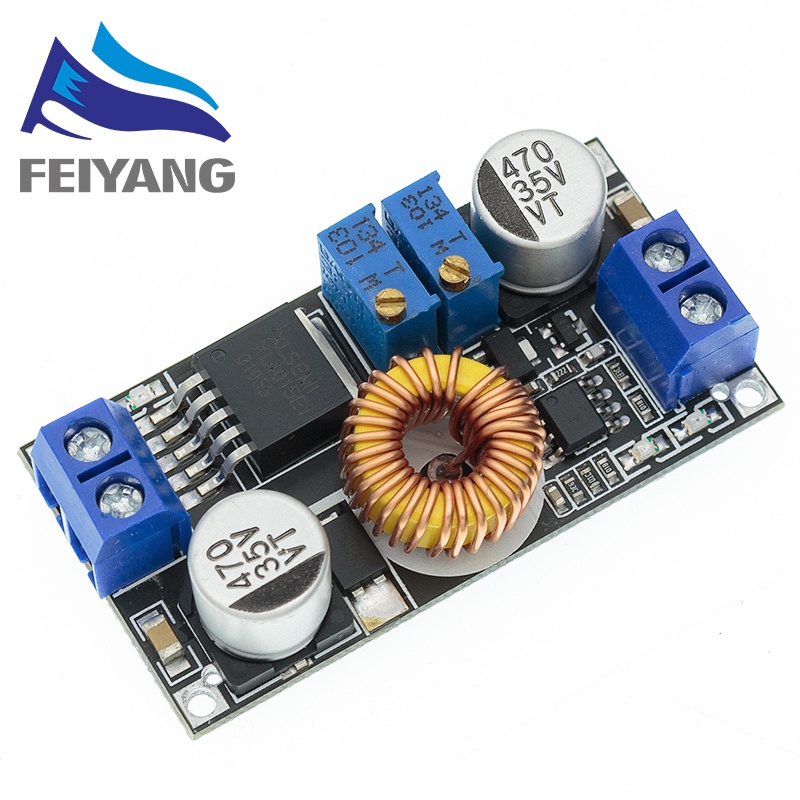

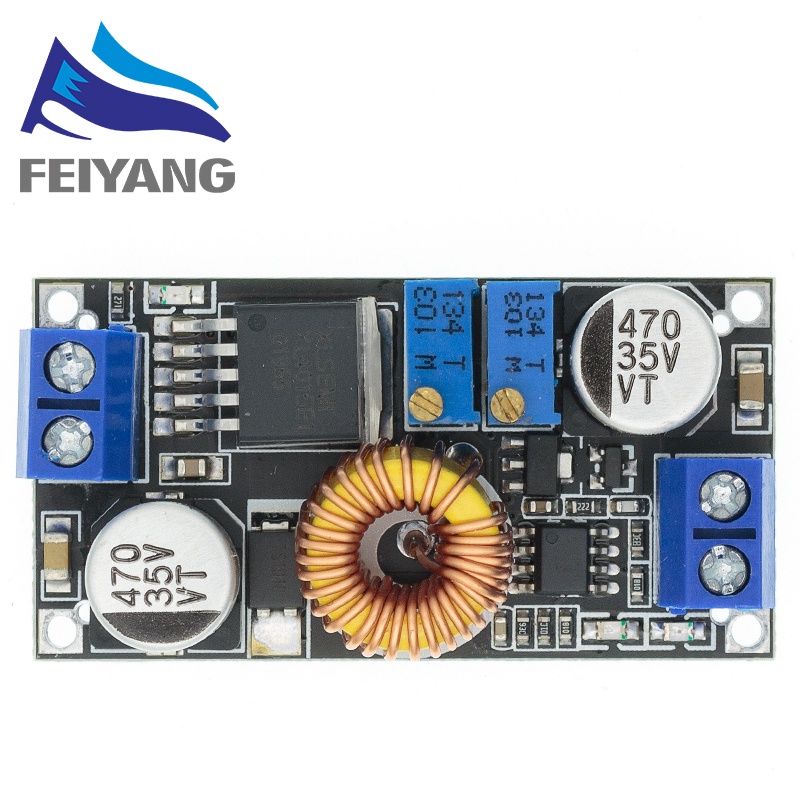

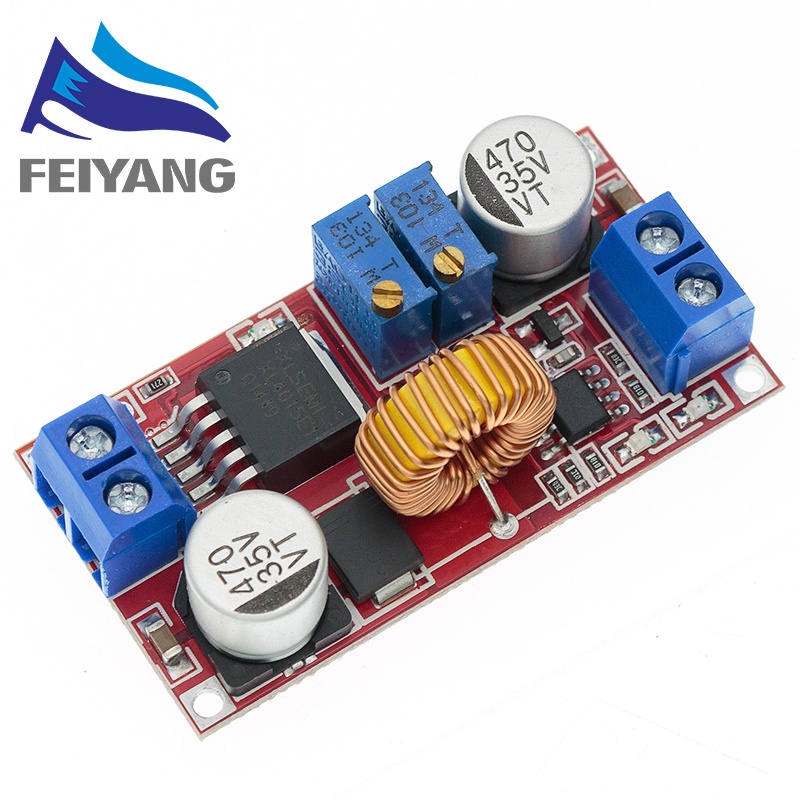

Hình ảnh sản phẩm
