Mô Đun HiểN Thị LCD 0.96 "OLED IIC 128x64 I2C SSD1306 12864 7pin 0.96" 128x64 "Chuyên DụNg

Giới thiệu Mô Đun HiểN Thị LCD 0.96 "OLED IIC 128x64 I2C SSD1306 12864 7pin 0.96" 128x64 "Chuyên DụNg

Thông tin sản phẩm:
1. Không cần ánh sáng nền và đơn vị hiển thị, có thể phát ra ánh sáng.
2. Độ phân giải: 128x64
3. Góc nhìn trực quan lớn: >160 °
4. Hỗ trợ số lượng lớn chip điều khiển: tương thích với dòng Arduino, 51, dòng MSP430, STM32 /, chip CSR, v.v.
5. Mức tiêu thụ điện năng thấp: 0,08W khi sáng toàn màn hình và 0,06W cho màn hình toàn màn hình thông thường Màn hình ký tự Trung Quốc (dưới TFT, LCD và các công nghệ khác).
6. Hỗ trợ điện áp rộng: hỗ trợ 3V ~ 5V DC trực tiếp mà không cần bất kỳ sửa đổi nào.
7. Nhiệt độ làm việc: -40 ° C ~ 70 ° C
8. Khối lượng mô-đun (dài, rộng và dày): 27,3MMx27,8MMx3,7MM
9. Ít sử dụng cổng I0: Khi sử dụng chế độ giao tiếp SPI hoặc 1IC, nó có thể điều khiển lên đến 4 cổng IO.
10. Chip trình điều khiển: SSD1306
11. Không có thư viện phông chữ: Sử dụng phần mềm modulo để kéo từ và những gì cần hiển thị. Rất dễ dàng!

Định nghĩa giao diện:
1> Gnd (Cáp nối đất)
2> Vcc (Nguồn điện cộng với 3,3~5V)
3>D0 (dây đeo đồng hồ SPI cho giao diện SPI, dây đeo đồng hồ IC cho giao diện IC)
4>D1 (dòng dữ liệu SPI cho giao diện SPI, đường dữ liệu IIC cho giao diện IC)
5>Res (Đặt lại OLED cần thiết lập lại OLED một khi bật nguồn)
6>Dc (chân lựa dữ liệu spi được sử dụng để thiết lập địa chỉ IC khi giao diện IC)
7>Cs (Chọn có sẵn chip OLEDSPI mức dưới cùng, nếu bạn không muốn sử dụng, bạn cần tiếp đất)

Quan trọng:
Màn hình OLED khác với bản thân OLED của LCD. Do đó, không có đèn nền và màn hình sẽ không có bất kỳ phản hồi nào khi sử dụng nguồn. Màn hình phải được thực hiện đúng theo chương trình. Hãy chú ý đến điều này!

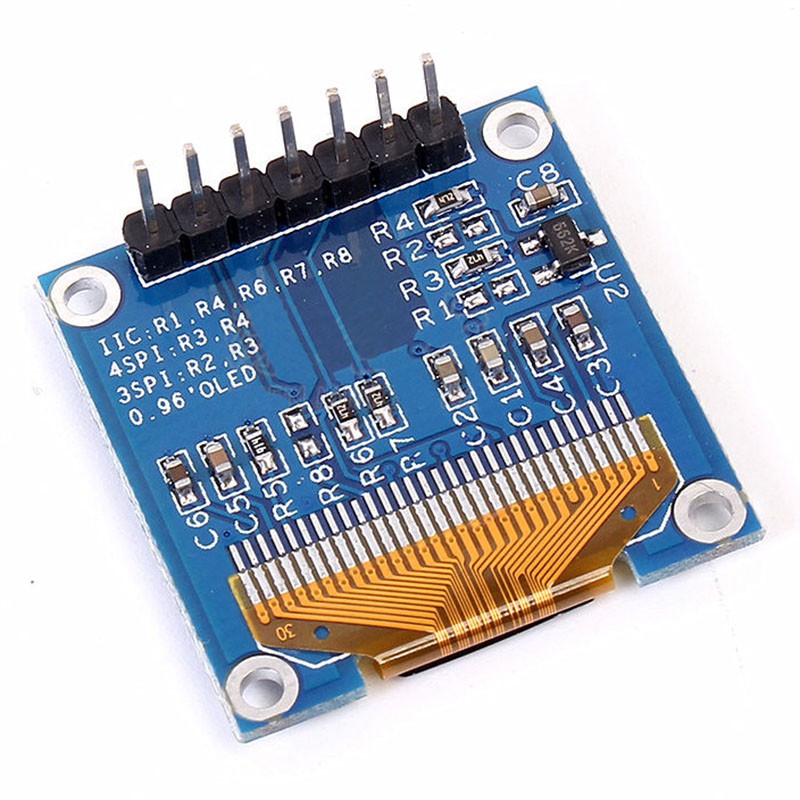

Hình ảnh sản phẩm
