Mô-đun Khuếch Đại Âm Thanh Ta nA uA 4 Gears of Feedback

Giới thiệu Mô-đun Khuếch Đại Âm Thanh Ta nA uA 4 Gears of Feedback

Các thiết bị này kết hợp hiệu suất tiếng ồn của bộ khuếch đại tiếng ồn thấp nhất với dòng điện một chiều chính xác trước đây chỉ có trong bộ khuếch đại lưỡng cực.Sự kết hợp giữa hiệu suất dòng điện một chiều và tiếng ồn đáng kể và dải điện áp đầu vào ở chế độ chung với đường ray âm làm cho các thiết bị này trở nên hoàn hảo cho các ứng dụng điều hòa tín hiệu mức thấp, trở kháng cao trong cấu hình nguồn điện độc lập hoặc trở kháng cao, Và độ phân giải lên đến 1pA.Đầu vào và đầu ra mô-đun được thiết kế để chịu được dòng điện khởi động -100mA mà không cần chốt liên tục.Ứng dụng rộng rãi, thích hợp cho bộ khuếch đại cản trở TIA, phát hiện dòng điện yếu, chuyển đổi, phát hiện ảnh silicon, phát hiện quang.



Tính năng '

Các thiết bị này kết hợp hiệu suất tiếng ồn của bộ khuếch đại tiếng ồn thấp nhất với dòng điện một chiều chính xác trước đây chỉ có trong bộ khuếch đại lưỡng cực.

Quy trình sử dụng công nghệ cổng silicon để có được sự ổn định điện áp bù đắp đầu vào, nhiệt độ và thời gian vượt xa những gì có thể đạt được với công nghệ cổng kim loại.

Ngoài ra, công nghệ này giúp bạn có thể cho phép các mức trở kháng đầu vào đáp ứng hoặc vượt quá các thiết bị cách ly cách điện đắt tiền đó.

Sự kết hợp giữa hiệu suất dòng điện một chiều và tiếng ồn đáng kể và dải điện áp đầu vào ở chế độ chung với đường ray âm làm cho các thiết bị này trở nên hoàn hảo cho các ứng dụng điều hòa tín hiệu mức thấp, trở kháng cao trong cấu hình nguồn điện độc lập hoặc trở kháng cao, Và độ phân giải lên đến 1pA.

Đầu vào và đầu ra mô-đun được thiết kế để chịu được dòng điện khởi động -100mA mà không cần chốt liên tục.

Cần cẩn thận khi xử lý các thiết bị này, việc tiếp xúc với ESD có thể dẫn đến hiệu suất tham số bị suy giảm.

Ứng dụng rộng rãi, thích hợp cho bộ khuếch đại cản trở TIA, phát hiện dòng điện yếu, chuyển đổi, phát hiện ảnh silicon, phát hiện quang.



Thông số kỹ thuật '

Tên: Mô-đun khuếch đại điện trở

Vật chất-Bảng mạch in

Nguồn cung cấp mô-đun: + 5V

Kênh đầu vào: 1 kênh

Dạng tín hiệu đầu vào: đầu vào hiện tại

Tần số đầu vào: < 1KHz

Điện áp tiếng ồn đầu vào: 0,7uV @ 0,1Hz-10Hz

Điện trở phản hồi (tùy chọn bốn bánh răng):

Trở kháng R-3 = 1Gohm

Trở kháng R-4 = 10Mohm

Trở kháng chuyển R-5 = 0,1Mohm

Trở kháng chuyển R-6 = 1kohm (R3 mặc định).

Loại ứng dụng: Bộ khuếch đại cản trở TIA, phát hiện dòng điện yếu, chuyển đổi, phát hiện ảnh silicon, phát hiện quang

Kênh đầu ra: 1 kênh

Phạm vi nhiệt độ hoạt động '-40°C ~ + 85°°C

Thông số Chip '

Bảo vệ mô-đun: bảo vệ phân cực ngược nguồn

Loại giao diện mô-đun: giao diện cắm nguồn XH2.54-3P, đầu vào và đầu ra tín hiệu SMA!

Chip chính: dòng phân cực là mức pA, độ chính xác cao

Mối quan hệ giữa điện áp đầu ra Vout và dòng điện đầu vào I: Vout = I * R-3 (R-3 mặc định là 1GOhm, đầu vào và đầu ra là mối quan hệ trong pha)

Phương thức kết nối mạch: Sử dụng phương pháp kết nối mạch I / V cản trở điển hình, phép đo hiện tại với độ chính xác cao nhất về nguyên tắc theo quy trình

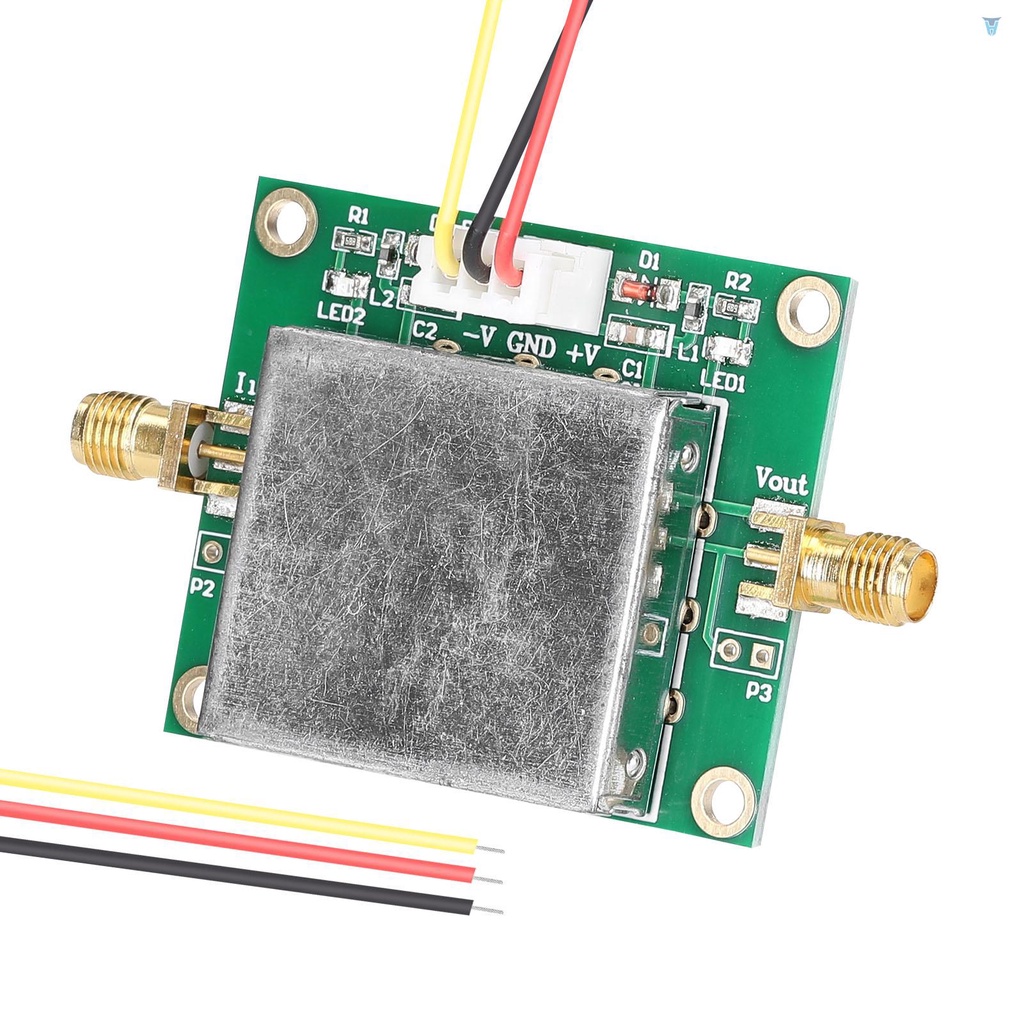

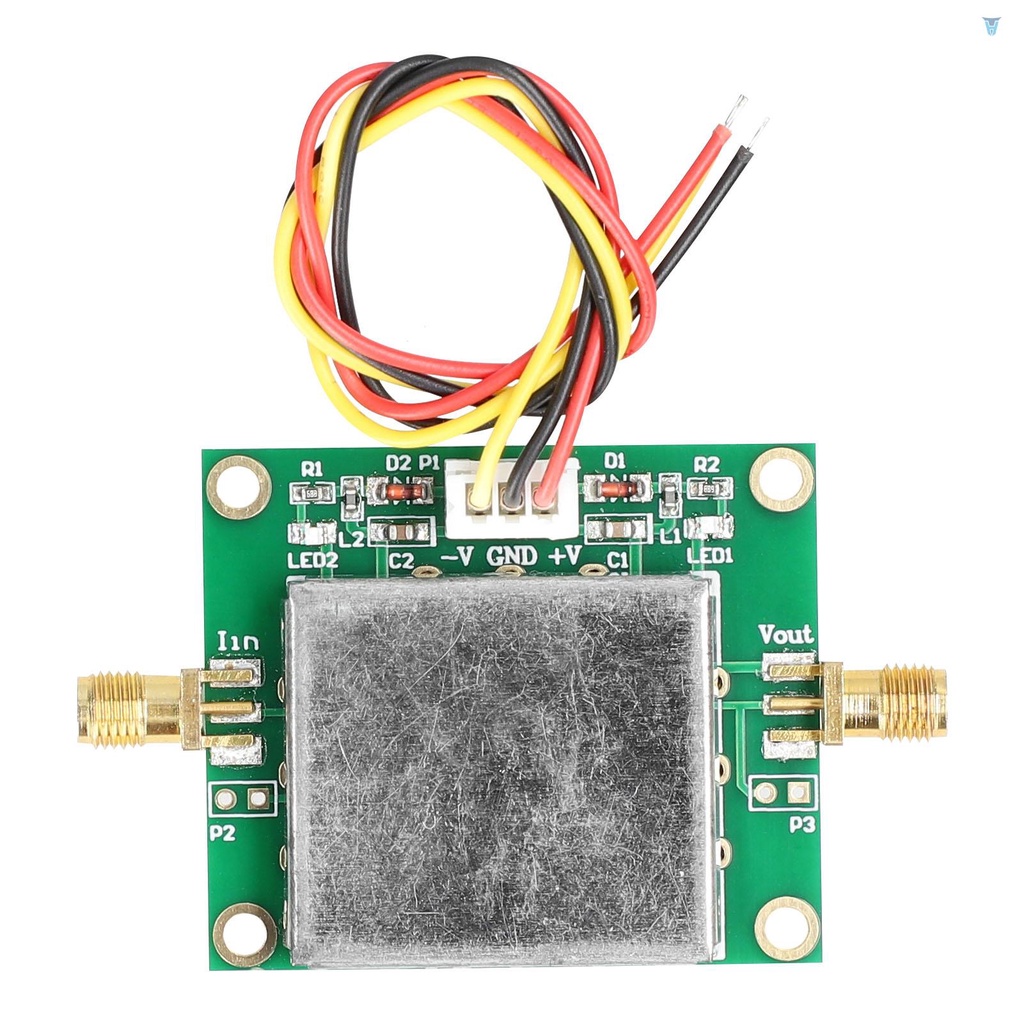

Hình ảnh sản phẩm
