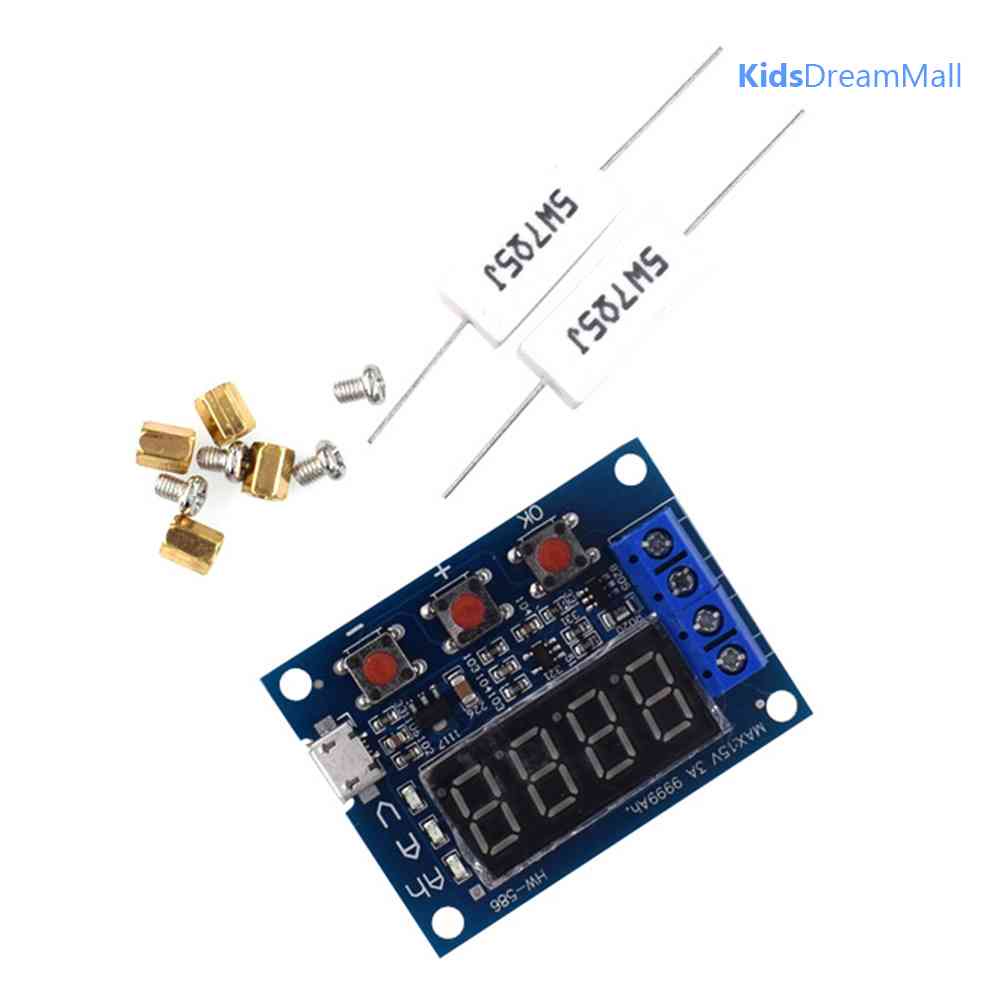

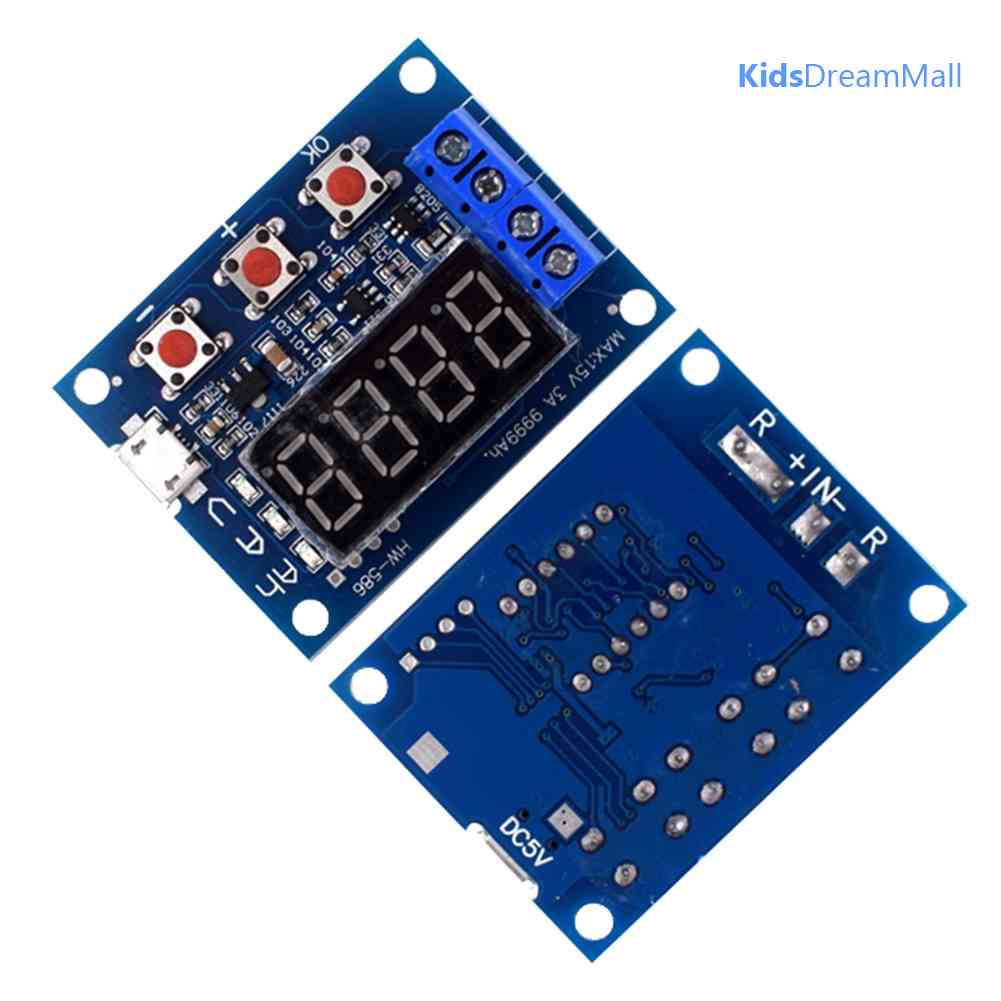

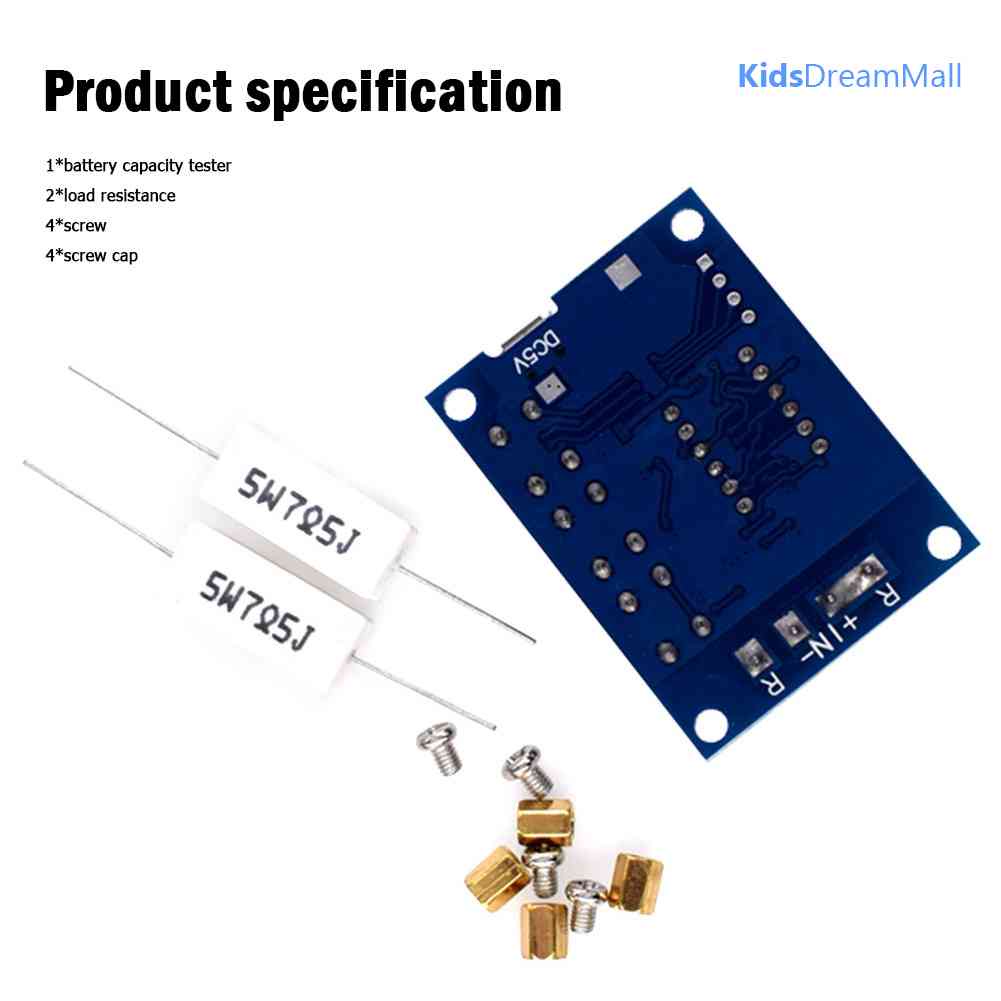

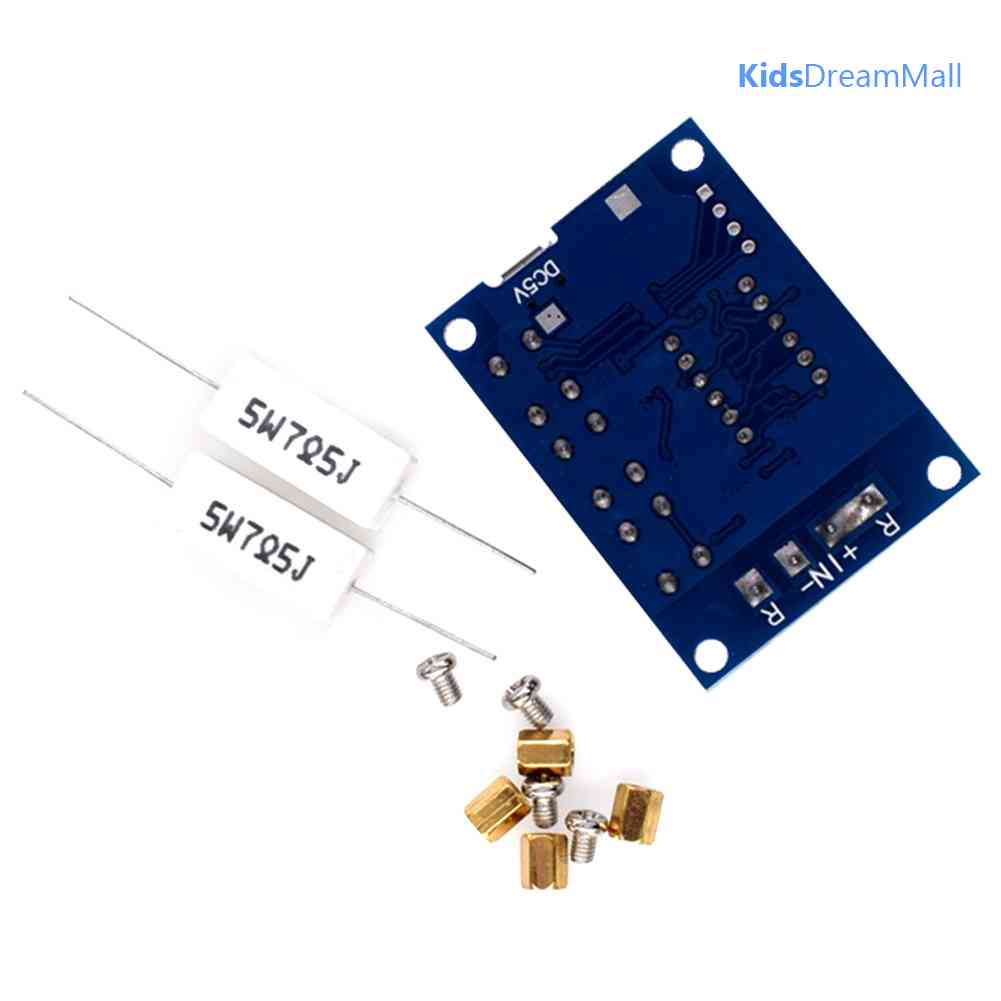

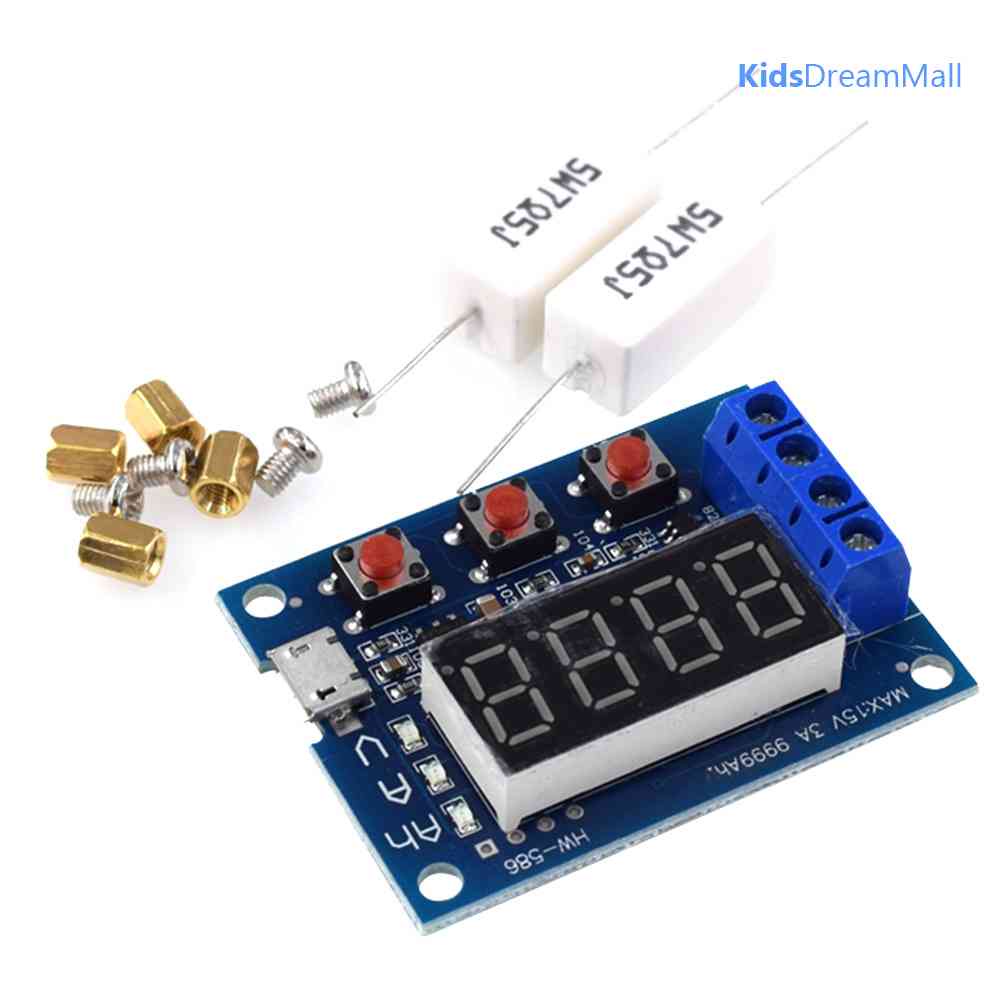

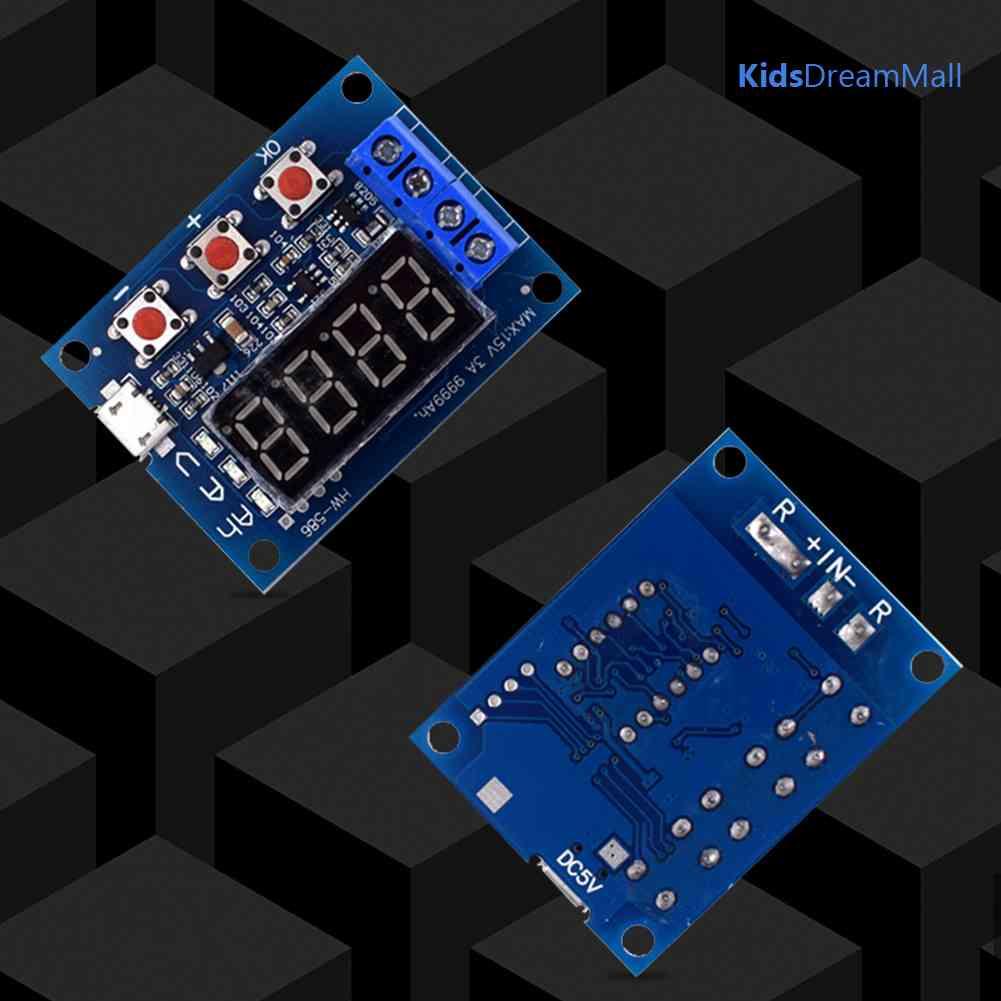

Mới Mô Đun Kiểm Tra Dung Lượng Pin HW-586 18650

Giới thiệu Mới Mô Đun Kiểm Tra Dung Lượng Pin HW-586 18650

Bảng điều khiển dung lượng pin HW-586 Mô-đun kỹ thuật số Màn hình kỹ thuật số 18650 Pin Lithium chì- Pin hỗ trợ Máy đo xả kháng lực
Thông tin chi tiết:
Điện áp cung cấp điện: DC 4,5-6V (giao diện micro USB)

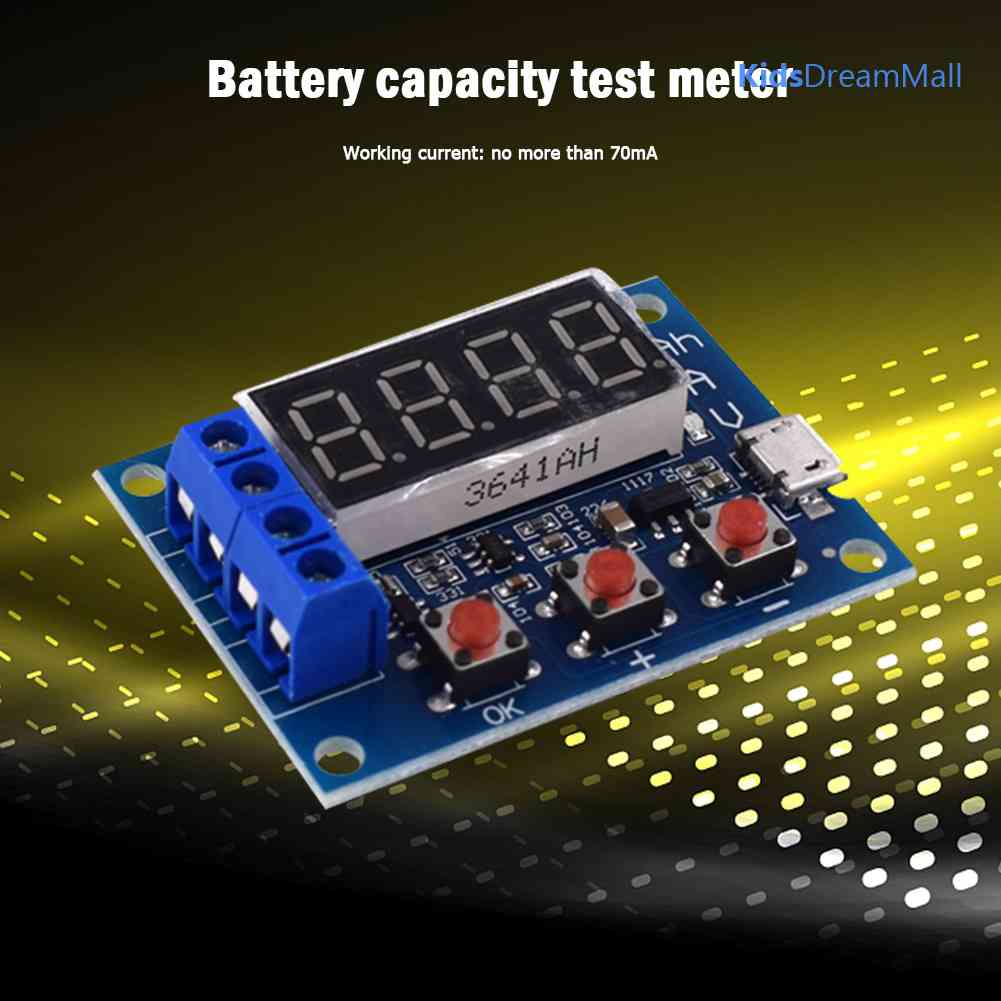

Làm việc hiện tại: không quá 70mA
Xả điện áp: 1,00V-15,00V, độ phân giải 0,01V
Dải điện áp nảy mầm: 0,5-11.0V
Hỗ trợ thông qua dòng điện: lên đến 3.000A, độ phân giải 0,001A
Sai số điện áp tối đa: 1% + 0,02V
Sai số tối đa của phép đo hiện tại: 1,5% + -0,008A
Phạm vi dung lượng pin tối đa: 9999Ah (1Ah = 1000mAh) Giá trị lớn hơn được chuyển bằng cách chuyển điểm thập phân. Khi nó thấp hơn 10Ah, nó được hiển thị là X.XXX, khi nó đạt 10Ah, nó được hiển thị là XX.XX, v.v.
Lưu ý: Để cải thiện độ chính xác của phép đo điện áp, mạch này được thiết kế đặc biệt cho thiên vị DC. Khi thiết bị đầu cuối không được kết nối, điện áp rất nhỏ sẽ được hiển thị, điều này không ảnh hưởng đến phép đo thực tế. Nếu bạn đoản mạch của thiết bị đầu cuối đầu vào (vào 0V), nó sẽ hiển thị 0.

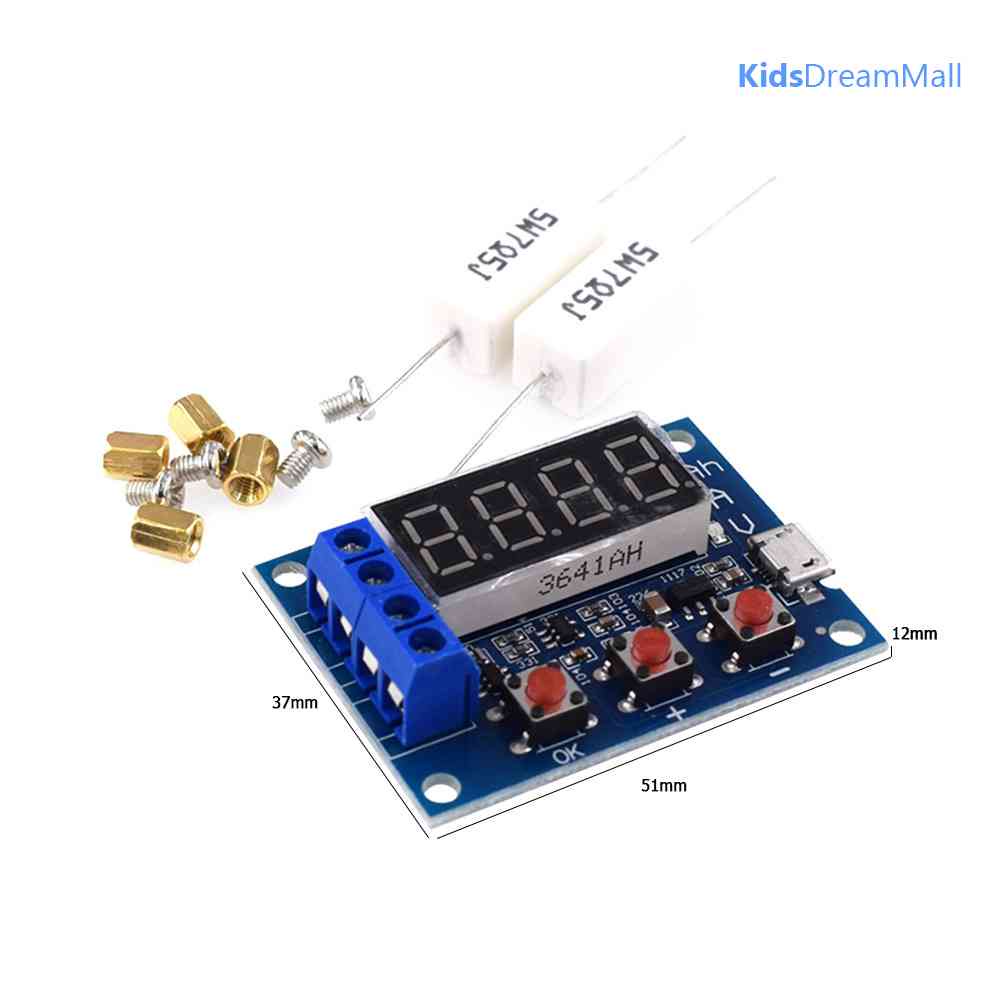

Kích thước sản phẩm: 51 * 37 * 12mm / 2,01 * 1,46 * 0,47 "
Trọng lượng sản phẩm: 26g
Kích thước đóng gói: 51 * 37 * 12mm / 2,01 * 1,46 * 0,47 "
Tổng trọng lượng: 27g

Hướng dẫn:
1. Pin khi kiểm tra phải được sạc đầy trước.
2. Kết nối cực dương của Pin khi kiểm tra đầu vào tích cực và cực âm với đầu vào âm. Không đảo ngược kết nối (kết nối ngược với tải có thể làm hỏng mạch)! Kết nối tải với đầu ra dương và đầu ra âm, và cấp nguồn cho micro USB của máy kiểm tra (không khả dụng cho máy tính để bàn hoặc USB máy tính xách tay) và điện áp Pin được hiển thị tại thời điểm này.
3. Để bắt đầu kiểm tra trực tiếp, bạn chỉ cần nhấn nút "OK". Máy thử có thể tự động đặt điện áp kết thúc phù hợp theo điện áp sạc đầy của Pin, và nó sẽ nhấp nháy 3 lần trước khi bắt đầu thử nghiệm. Nếu bạn cần cài đặt thủ công điện áp cuối, bạn chỉ cần nhấn nút "+" hoặc "-" để sửa đổi trạng thái hiển thị điện áp pin. Màn hình điện áp cuối bắt đầu bằng P và mặt sau thể hiện giá trị điện áp với độ phân giải 0,1V. Sau khi thiết lập, nhấn "OK" thử nghiệm bắt đầu.
4. Sau khi thử nghiệm bắt đầu, người kiểm tra sẽ bật công tắc điện tử điều khiển tải và hiển thị dữ liệu quy trình thử nghiệm sẽ được hiển thị lần lượt trong số công suất xả (Ah), dòng điện xả (A) Và điện áp pin (V). Khi điện áp pin đạt đến điện áp kết thúc đã cài đặt, máy kiểm tra cắt bỏ công tắc điều khiển tải, dữ liệu hiển thị vẫn ở dung lượng (Ah) và nhấp nháy nhanh chỉ báo tương ứng. Dung lượng hiển thị tại thời điểm này là khả năng xả thực tế của Pin, nhấn một lần "OK" có thể dừng nhấp nháy và làm cho màn hình hiển thị dữ liệu ổn định, nhấn lại nút "OK" để khôi phục lại Chỉ trạng thái chạy bằng nguồn, bạn có thể thay thế Pin để kiểm tra phần tiếp theo

Mã lỗi và ý nghĩa:
Err1: Điện áp pin cao hơn 15V
Err2: Điện áp pin thấp hơn điện áp kết thúc đã đặt
Err3: Pin không thể chịu được dòng điện xả tải hoặc điện trở bên trong của mạch quá lớn
Err4: Dòng điện quá mức (dòng điện vượt quá 3,1A)

Hoạt động hiệu chuẩn thứ cấp:
Nhấn và giữ ba nút cùng lúc để bật nguồn

Hình ảnh sản phẩm
