Giới thiệu Mô Đun Kiểm Tra Dung Lượng Pin Lithium LM3914 3 7V

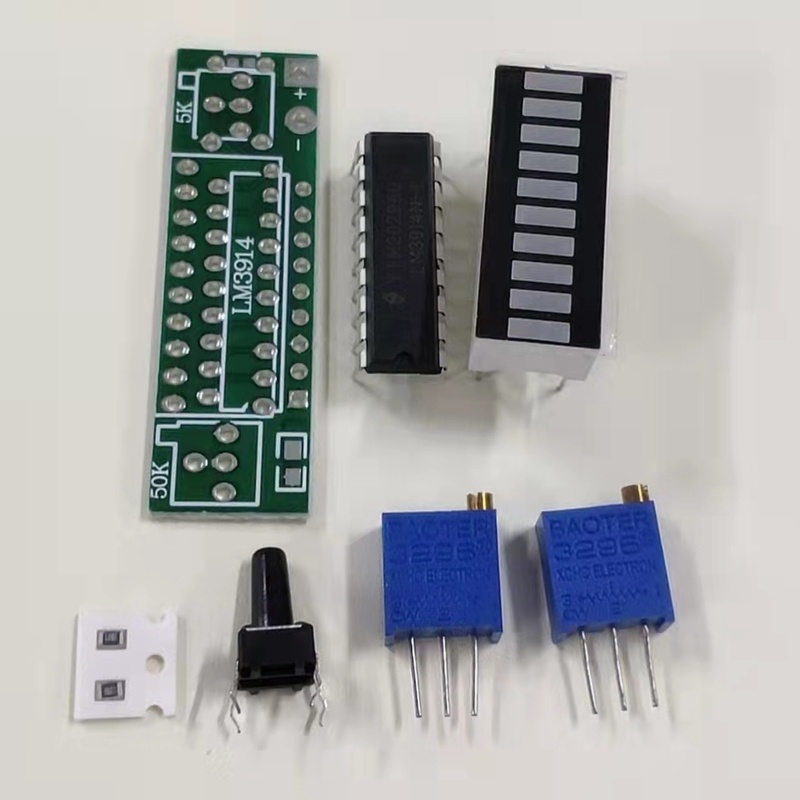

Bộ dụng cụ tự làm LM3914 3.7V Mô-đun chỉ báo dung lượng pin Lithium Bộ kiểm tra LED DisplaTính năng '
Đây là một người mua bộ dụng cụ DIY cần thiết để lắp ráp nó .
Màn hình nguồn là lấy một số điện áp. thực hiện mô phỏng hiển thị phần trăm các phân đoạn , chẳng hạn như pin liti 3.7V , lấy điện áp thấp hơn 3V , giới hạn trên là 4.2V , 4.2-3 = 1.2V , chênh lệch điện áp giữa Giới hạn dưới 1.2V, pin có tăng nguồn tương tự không
Lm3914 có thể phát hiện chính xác điện áp tương tự và 10 màn hình LED. chế độ chấm hiển thị LED sáng 10 một hoặc theo mô hình sọc LED được chiếu sáng riêng
Mô tả màn hình hiển thị - Hiển thị điện áp pin giữa giới hạn dưới của 10 tệp cho thấy đại diện của mỗi đèn 10 ' sạc hiển thị , thay mặt cho 10 đèn hiển thị sạc 0 ' - phạm vi ' , bạn cũng có thể thay đổi Màn hình ánh sáng đơn, chỉ hiển thị một ánh sáng. nhiều công suất hơn. công suất ánh sáng đơn 4mA. tất cả sáng 42mA
Một loạt các điều chỉnh phạm vi hiển thị pin điện áp cao và thấp '
1. Pin liti '
Sau khi hoàn thành một điện áp xả pin liti duy nhất là 3V , khi được sạc đầy 4,2V '
1s tương ứng với 3V ( đèn đầu tiên) đến 4.2V ( đèn thứ mười '
2s tương ứng với 6V ( đèn đầu tiên) đến 8,4V ( đèn thứ mười) '
3s tương ứng với 9V ( đèn đầu tiên) đến 12,6V ( đèn thứ mười '
4s tương ứng với 12V ( đèn đầu tiên) đến 16,8V ( đèn thứ mười '
Điện áp loạt khác , v.v .
2. Pin axit chì
Pin axit chì 6V hoặc 12V nói chung là "
6v tương ứng với 4.8V ( đèn đỏ đầu tiên) đến 6.75V ( đèn thứ mười) '
12v tương ứng với 9,6V ( đèn đỏ đầu tiên) đến 13,5V ( đèn thứ mười) '
Mô-đun theo thiết kế phạm vi xả pin tiêu chuẩn trên , có thể phản chiếu chính xác pin để người dùng có thể dễ dàng quan sát trạng thái của pin .
Điều chỉnh các phương pháp sau đây '
Thiết bị cần thiết - một nguồn điện có thể điều chỉnh. độ chính xác của các quyết định của màn hình bảng điều khiển . Đồng hồ tuốc nơ vít chữ.
Đối với Vỏ trong lithium 3.7V duy nhất , 3V là nguồn điện thấp hơn . 4,2V cho toàn bộ công suất cao cấp .
1 . Điện áp cung cấp điện có thể điều chỉnh với điện áp mong muốn hiển thị cao 4.2v , kết nối bảng này , điều này trong thời gian có hai kết quả - một không sáng. một là tất cả sáng hoặc sáng một vài. Điều này cho tấm điều chỉnh chậm thời gian 503 (50k) chiết áp cho đến khi dải LED vừa sáng toàn bộ . Một số ánh sáng không tỏa sáng hoặc ngược chiều kim đồng hồ để điều chỉnh khi ánh sáng đầy đủ theo chiều kim đồng hồ.
2. điện áp cung cấp điện có thể điều chỉnh đến đầu thấp của 3V mong muốn . Bo mạch điều chỉnh 502 (5K) chiết áp chỉ cần thắp sáng đèn LED. không sáng điều chỉnh theo chiều kim đồng hồ. một số hoặc tất cả ánh sáng sáng sáng ngược chiều kim đồng hồ .
3. kiên nhẫn lặp lại bước đầu tiên hai . Thường 2 lần để điều chỉnh phạm vi hiển thị mong muốn .
Chế độ hiển thị a / P ' chuyển đổi chế độ tuyến tính / lưới đèn đơn độ sáng đầy đủ , mặc định là mô hình tuyến tính. bảng đặt sang một miếng chuyển đổi , ngay cả với miếng hàn có thể được biến thành tuyến tính ánh sáng đầy đủ Chế

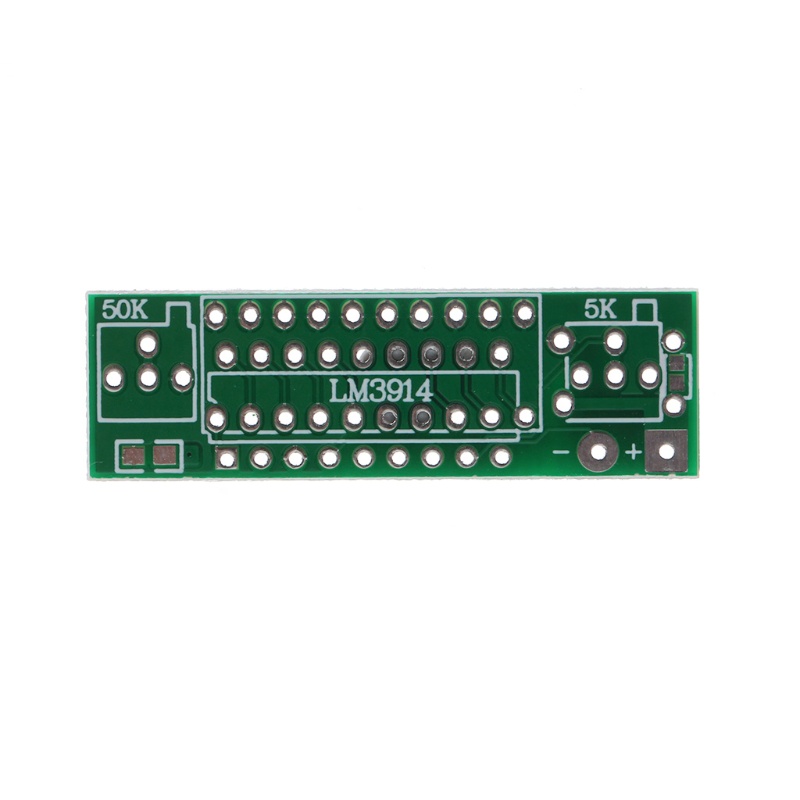

Hình ảnh sản phẩm
