Mô Đun Kiểm Tra Tần Số 1Hz-75MHz 7V-9V 50mA
Mô tả ngắn
Dụng cụ và thiết bị tiện ích > Dụng cụ điện và thiết bị lớn > Máy đo điện & đồng hồ vạn năng > Mô Đun Kiểm Tra Tần Số 1Hz-75MHz 7V-9V 50mA
- Giao hàng toàn quốc
- Được kiểm tra hàng
- Thanh toán khi nhận hàng
- Chất lượng, Uy tín
- 7 ngày đổi trả dễ dàng
- Hỗ trợ xuất hóa đơn đỏ
Giới thiệu Mô Đun Kiểm Tra Tần Số 1Hz-75MHz 7V-9V 50mA
Máy đo mô-đun máy đo nhiệt độ 7V-9V 50mA 1Hz-75MHz Bộ đếm tần số nhỏ gọnĐặc điểm:
Dải tần số: 1Hz-75MHz (trong thực tế, nó có thể hoạt động lên đến 78MHz).
Độ phân giải màn hình bốn chữ số hoặc năm chữ số (ví dụ: x.KHz xxx, x.xxx.MHz hoặc xx.xMHz).
Phạm vi chuyển đổi tự động với các thời gian cổng khác nhau.
Bổ sung hoặc trừ của bù tần số lập trình.
Trở kháng đầu vào: 1.1 cho M, song song với khoảng 10pF.
Độ nhạy đầu vào: Thường nhỏ hơn 20mV RMS từ 1Hz-100KHz, tăng đến 35mV ở 20MHz và 75mV ở 50MHz (150mV ở 78MHz).
Tiêu thụ hiện tại: 50mA với đầu vào 7 đến 9 V.
Chế độ tiết kiệm điện (có thể cấu hình) tùy chọn sẽ tự động tắt màn hình nếu tần số không thay đổi đáng kể trong vòng 15 s.
Thông tin chi tiết:
Loại: Bộ tự làm
Dải tần số: 1Hz-75MHz
Trở kháng đầu vào 50MHz: 1.1M, song song với khoảng 10PF
Độ phân giải: Max. 1hz
Mức tiêu thụ hiện tại: 50mA với giắc cắm đầu vào 7 đến 9V
Ổ cắm của đầu vào: BNC
Màn hình: Màn hình LED kỹ thuật số

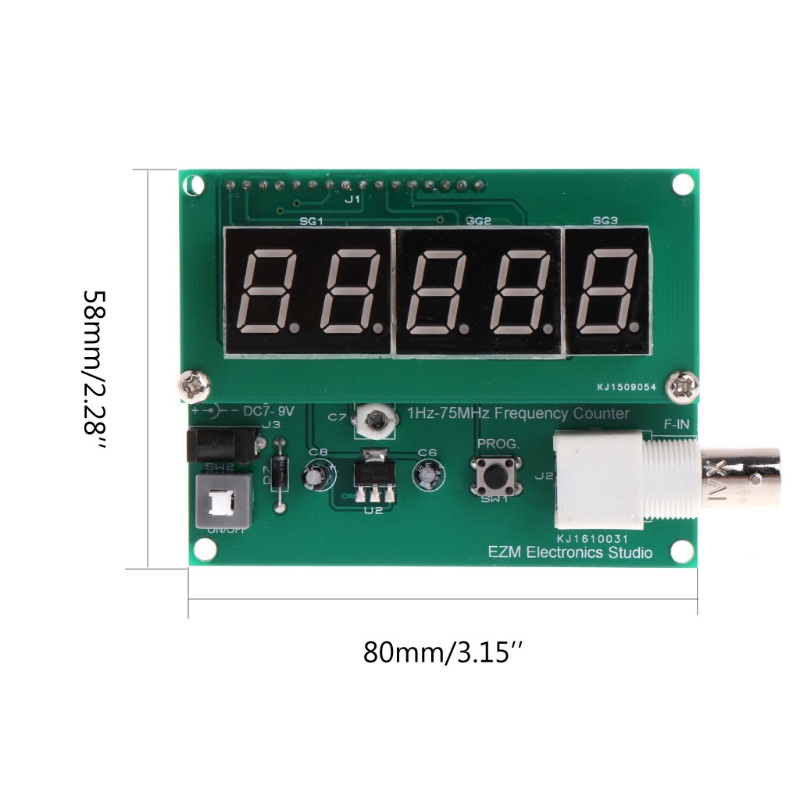

Kích thước PCB: 80x58mm / 3,15x2,28 "
Số lượng: 1 bộ
Ghi chú:
Xin vui lòng cho phép sai số 1-3mm do đo lường thủ công.
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của sản phẩm. Cảm ơn bạn!
Không có gói bán lẻ

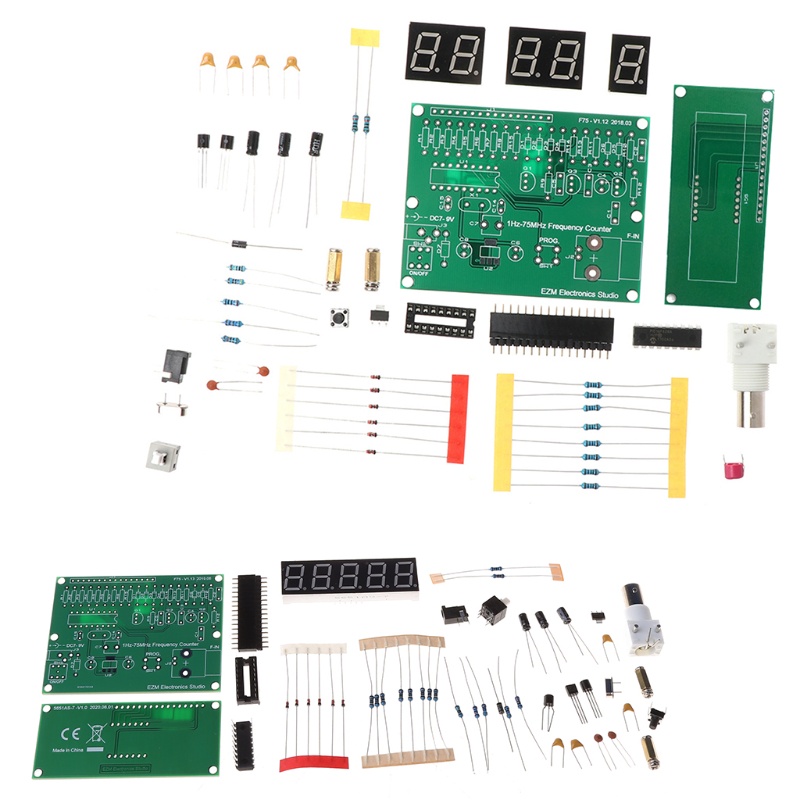

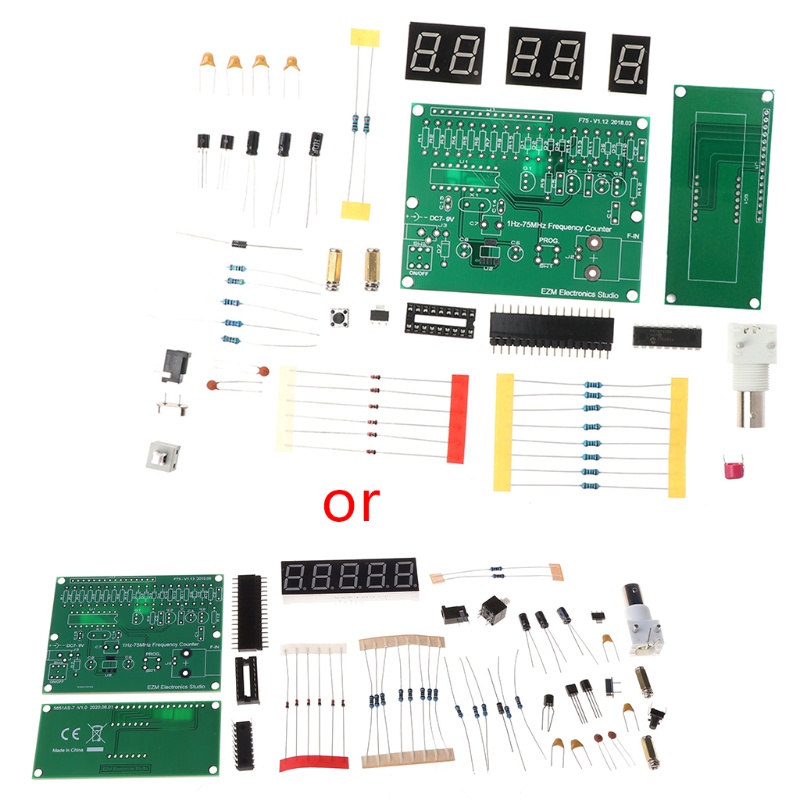

Gói hàng bao gồm:
1 Bộ x Bộ dụng cụ tự làm đồng hồ đo tần số

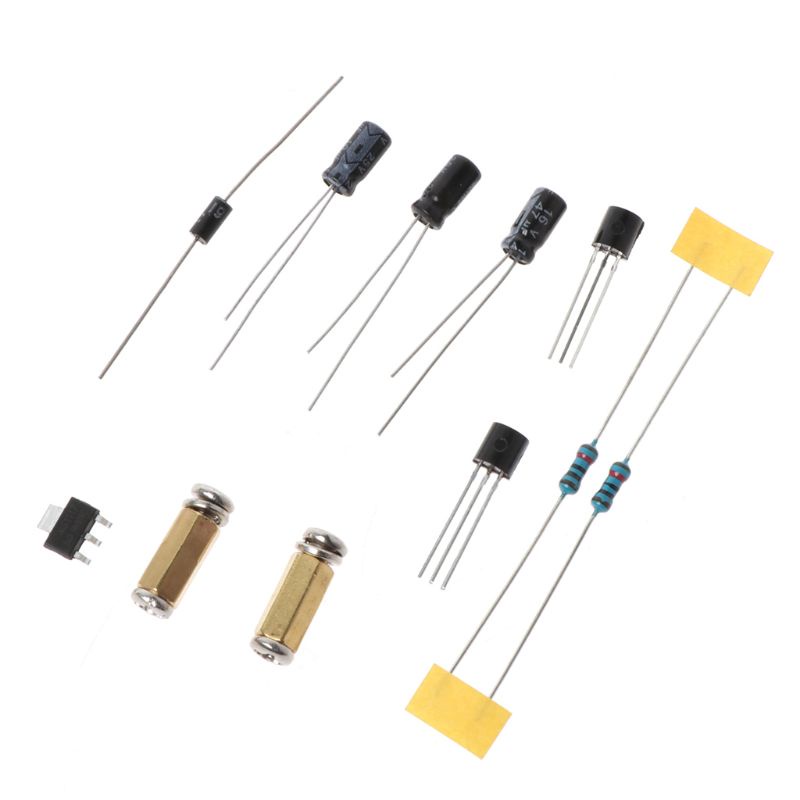

Danh sách vật liệu:
Điện trở (0,25 cho W, 1%):
8 x R1-R8 1 k
2 x R9, R15 10 k
1 x R10 100 k
1 x R11 1 cho M
1 x R12 220
1 x R13 56 k * theo các lô khác nhau của C3355, điện trở có thể thay đổi
1 x R14 470
Tụ điện:
1 x C1 470n Polypropylene
1 x Gốm sứ C2 100 p
2 x C3 C5 100n Polypropylene
1 x C4 47u Điện phân
2 x C6, C8 10u Điện phân
1 x C7 6-40 p Có thể thay đổi
2 x C14, C15 22 p Gốm sứ
Mạch tích hợp:
1 x U1 PIC16F628A (Đổ cắm IC 18 chân)
1 x LM1117-5V SMD
Các bóng bán dẫn
1 x Q1 C945
1 x Q2 J310
1 x Q3 C3355
Điốt:
6 x D1-D6 1N4148
1 x D7 1N5819

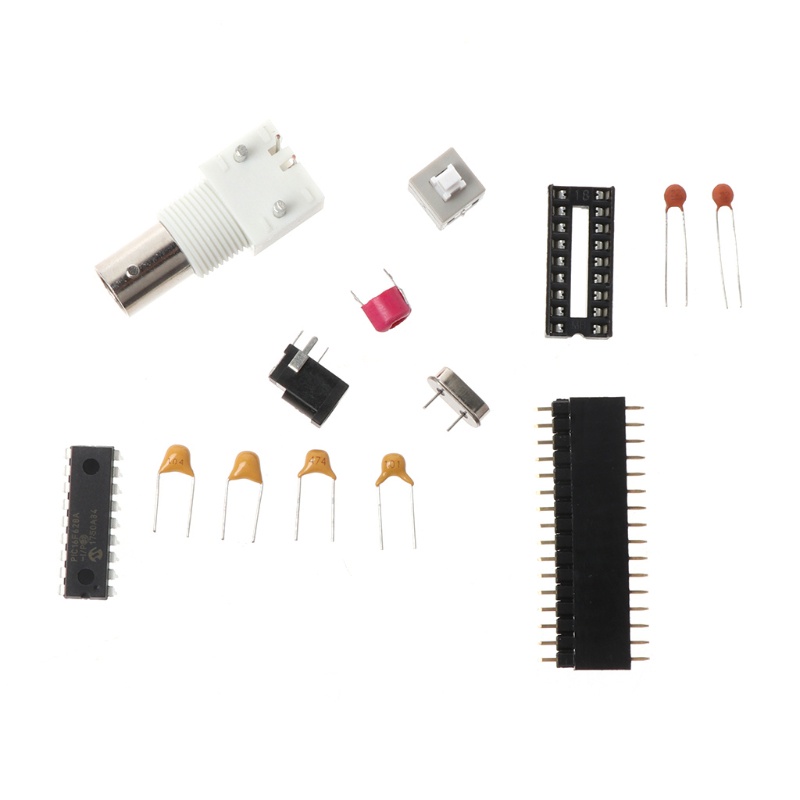

Nhiều loại:
1 x Ổ cắm SIL J1 & tiêu đề 16Pin
1 x ổ cắm J2 BNC
1 x Bộ chuyển đổi ổ cắm J3 DC_CZ_ZM DC
1 x nút chuyển đổi SW1 AN_SW
1 x nút chuyển đổi SW2 SW2X2
1x1 tinh thể 20 MHz
2 x màn hình 2 chữ số 7 phân loại SG1 màu đỏ cathode chung
1 x SG3 7 phân đoạn 1 chữ số hiển thị phổ biến cathode Red

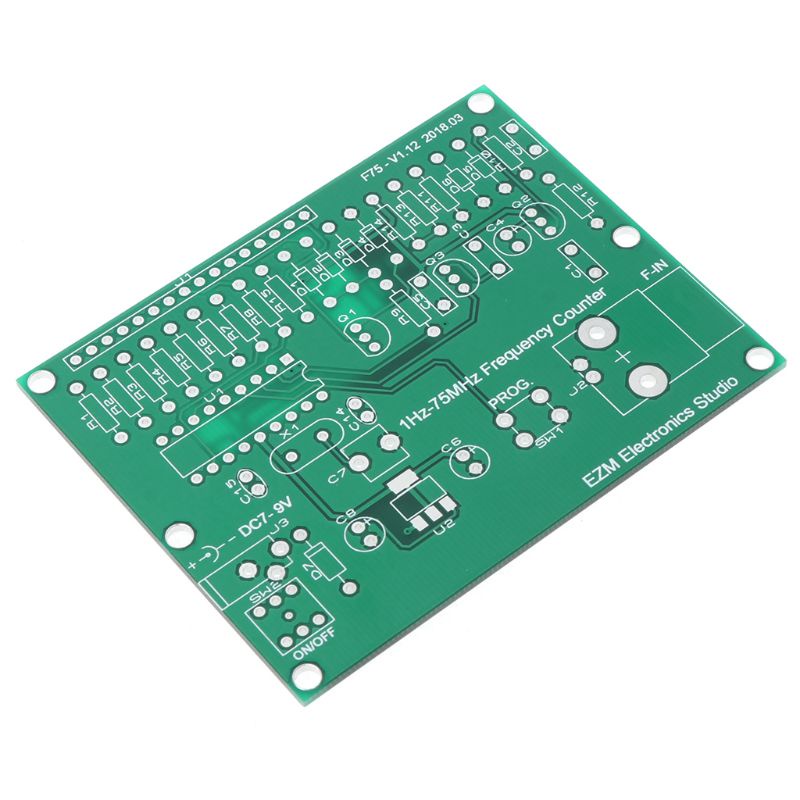

1 x PCB chính

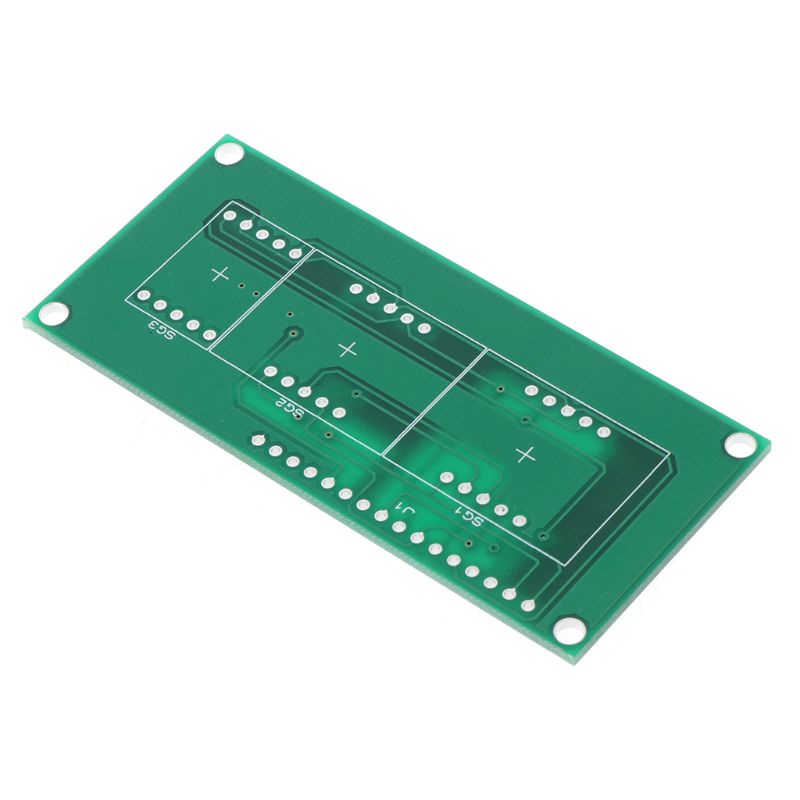

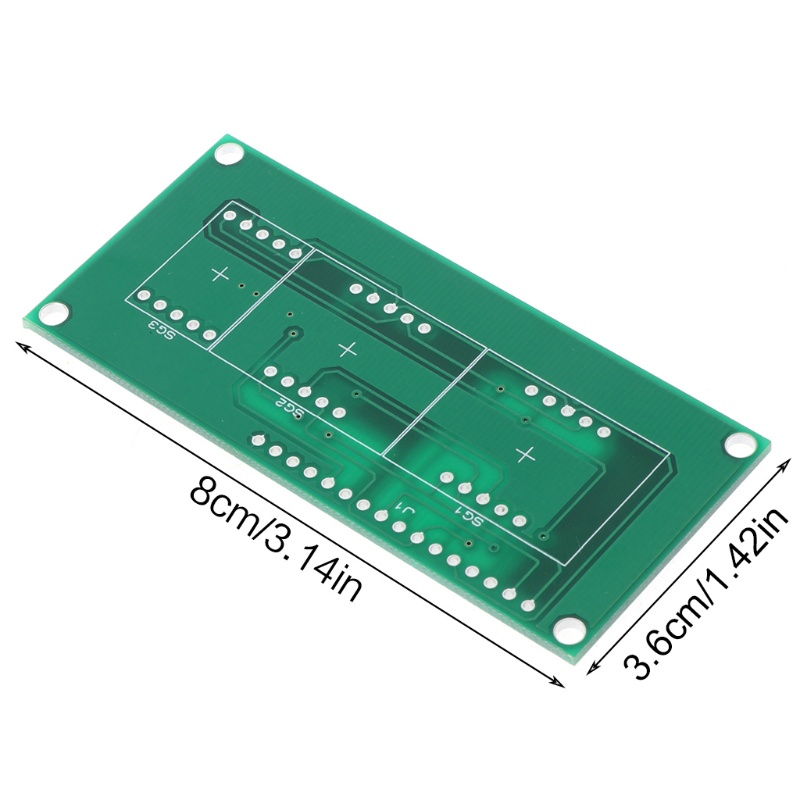

1 x màn hình PCB
2 x Trụ đồng + + Máy giặt vít lò xo
Hình ảnh sản phẩm
