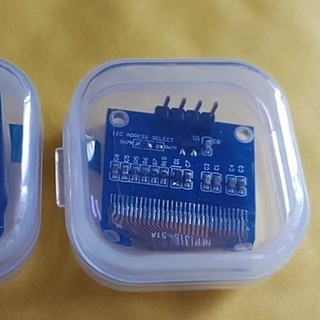

Giới thiệu Mô đun màn hình 0.96 Inch I2C 128x64 ánh sáng trắng / xanh dương chuyên dùng cho Arduino
Xin lưu ý: Bây giờ các chân là: GND VCC SCL SDA
Các màn hình này nhỏ, chỉ có đường chéo 0,96 ", nhưng rất có thể đọc được do độ tương phản cao của màn hình OLED. Màn hình này được làm bằng 128x64 pixel OLED trắng riêng lẻ, mỗi điểm ảnh được bật hoặc tắt bằng chip điều khiển. Bởi vì màn hình tạo ra ánh sáng riêng, không cần đèn nền. Điều này làm giảm nguồn điện cần thiết để chạy OLED và là lý do tại sao màn hình có độ tương phản cao như vậy; chúng tôi thực sự thích màn hình thu nhỏ này vì độ sắc nét của nó!
Chip trình điều khiển, SSD1306 có thể giao tiếp trong I2C. Các yêu cầu về nguồn điện phụ thuộc một chút về số lượng màn hình được thắp sáng nhưng trung bình màn hình sử dụng khoảng 40mA so với nguồn cung cấp 3.3V. Được xây dựng trong trình điều khiển OLED là một máy bơm sạc nắp chuyển đổi đơn giản biến 3,3v-5v thành ổ đĩa điện áp cao cho OLED.
Thông tin chi tiết: Trình điều khiển: SSD1306 Vcc: DC 3.3-5V Pcb: 28mm x 28mm Màn hình: 25mm x 14mm Độ dày: 4mm Trọng lượng: 8,5g
