Giới thiệu Mô đun màn hình LCD OLED PCBFUN 240x240 IPS HD TFT ST7789WW IC 3.3V 1.3inch
Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày1. Chi tiết sản phẩm:
Kích thước 1.3inch
Chế độ hiển thị thông thường IPS màu đen
Định dạng hiển thị đồ họa 240RGB*240 ma trận điểm
Giao diện SPI dữ liệu đầu vào
IC điều khiển ST7789VW
Kích thước 27.78 (Chiều rộng) * 39.22 (Chiều cao) * 3.0+/ -0.1 (Độ dày) mm
Độ phân giải 240RGB*240 điểm
Vùng hoạt động LCD 23.4 (Chiều rộng) * 23.4 (Chiều cao)
Khoảng cách chấm 0.0975 (Chiều cao) x 0.0975 (V) mm
Xem tất cả các hướng
Nhiệt độ hoạt động -20～70°C
2. Chi tiết pin:
PIN STT ký hiệu mô tả
1 GND nối đất
2 Nguồn VCC 3.3V
3 SCL Chân đồng hồ nối tiếp.
4 SDA Đầu vào dữ liệu nối tiếp
5 Chân đặt lại RES LCM
Chân này là đầu vào tín hiệu cài đặt lại. Khi chân ở mức thấp, quá trình khởi tạo chip được thực hiện.
Thao tác. Giữ chân này kéo cao trong quá trình hoạt động bình thường.
6 Điều khiển lệnh/ dữ liệu DC
7 Chân điều khiển đèn nền BLK
#DIYMORE #1.3 #inch #LCD #OLED #Screen #Display #Module #240*240 #IPS #HD #TFT #ST7789VW #Drive #IC #3.3V #Voltage #SPI

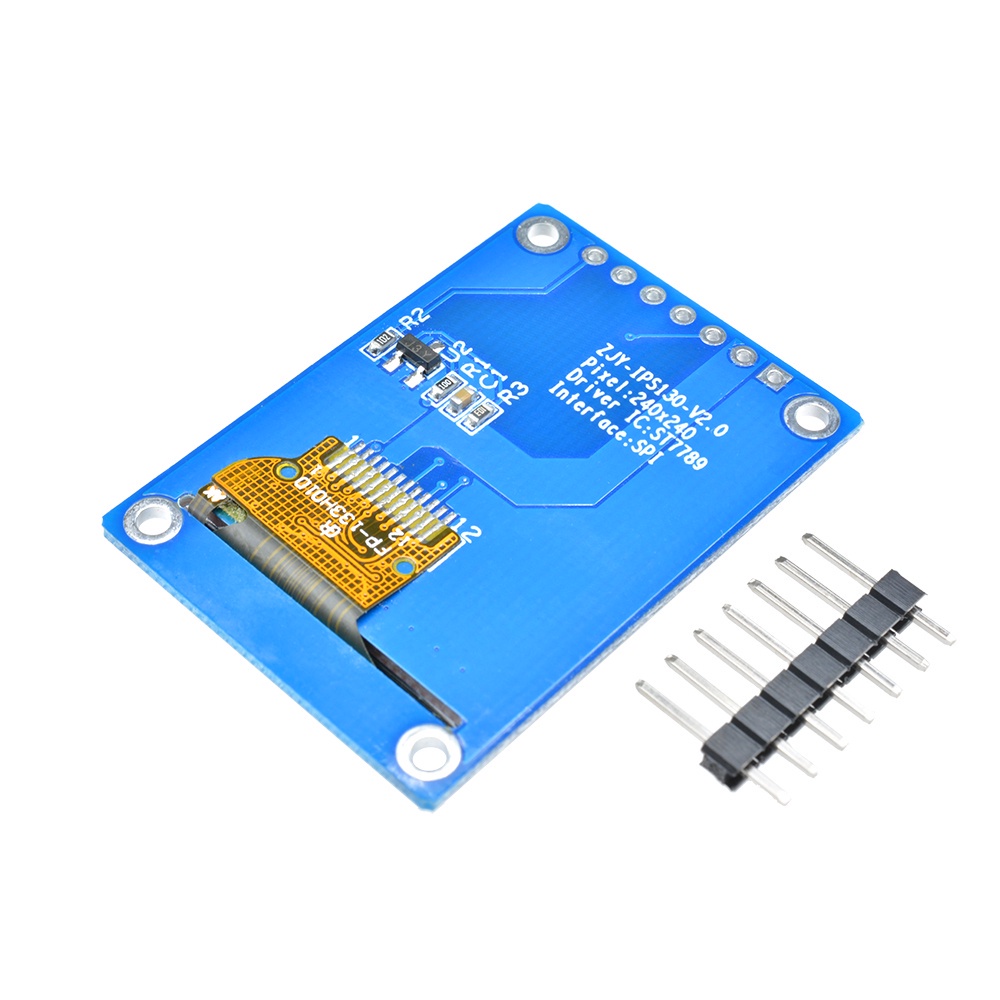

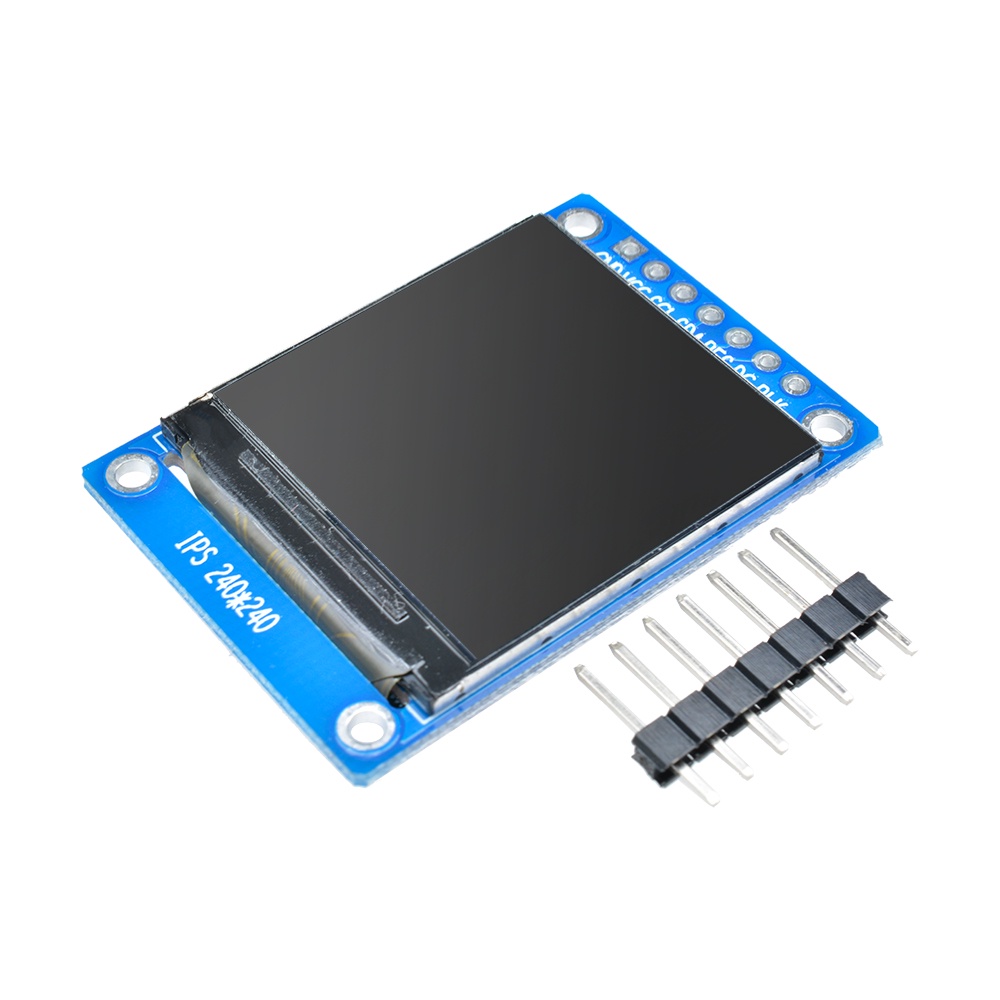

Hình ảnh sản phẩm
