Mô-đun phát hiện khí độc hại cảm biến chất lượng không khí MQ-135

Giới thiệu Mô-đun phát hiện khí độc hại cảm biến chất lượng không khí MQ-135

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Chip chính: LM393, cảm biến khí MQ-135
Điện áp làm việc: DC 5V
Đặc điểm:
1. Với đèn báo tín hiệu đầu ra .
2. Đầu ra tín hiệu kép (đầu ra tương tự và đầu ra mức TTL)
3. Tín hiệu hợp lệ đầu ra TTL ở mức thấp. (Khi đầu ra thấp, đèn tín hiệu sẽ sáng và có thể được kết nối trực tiếp với MCU)
4. Điện áp đầu ra analog là 0 ~ 5V, nồng độ càng cao thì điện áp càng cao.
5. Có độ nhạy cao và tính chọn lọc tốt đối với carbon monoxide.
6. Tuổi thọ lâu dài và ổn định đáng tin cậy

Giải thích:
Mô-đun này là cảm biến chất lượng không khí MQ-135, vui lòng làm ấm khoảng 20S trước khi sử dụng:
Bước 1: Cấp nguồn 5V DC cho module (lưu ý không được đấu ngược cực dương và cực âm, nếu không chip sẽ dễ bị cháy).
Bước 2: Nếu bạn chọn DOUT, TTL mức cao và mức thấp, tín hiệu đầu ra có thể được kết nối trực tiếp với cổng IO của máy vi tính chip đơn hoặc một bóng bán dẫn NPN để điều khiển rơle. Chiết áp RP được sử dụng ở đây để điều chỉnh ngưỡng của bước nhảy mức đầu ra. Sơ đồ giản đồ có thể được phân tích. Khi cảm biến phát hiện khí đo, giá trị điện áp của chân LM393 của bộ so sánh tỷ lệ với nồng độ của khí được cảm biến phát hiện. Khi giá trị nồng độ vượt quá ngưỡng được thiết lập bởi chiết áp RP, Vị trí của chân 2 của bộ so sánh cao hơn chân 3. Tại thời điểm này, chân 1 của bộ so sánh xuất ra mức thấp, đèn LED sáng, R3 là điện trở giới hạn hiện tại của đèn LED, và C1 là tụ lọc. Cảm biến xuất ra mức thấp. Ngược lại, khi không có tín hiệu, cảm biến sẽ xuất ra mức cao, bằng với điện áp nguồn cấp.
Bước thứ ba: Nếu bạn chọn AOUT, đầu ra analog, thì bạn không cần điều khiển chiết áp và kết nối trực tiếp chân AOUT với đầu vào của chuyển đổi AD hoặc một chip đơn có chức năng AD. Theo kinh nghiệm của chúng tôi: trong môi trường bình thường, tức là trong môi trường không có khí cần đo thì đặt điện áp ra của cảm biến là điện áp tham chiếu. Lúc này, điện áp tại cực AOUT khoảng 1V. Khi cảm biến phát hiện khí cần đo, điện áp tăng 0,1V, nồng độ của khí đo thực tế tăng 20ppm (đơn giản là: 1ppm = 1mg / kg = 1mg / L = 1 × 10-6 thường được sử dụng để chỉ ra nồng độ khí, hoặc nồng độ dung dịch.), theo thông số này. Chuyển đổi giá trị điện áp tương tự đo được thành giá trị nồng độ trong vi điều khiển. Lưu ý: Nếu bạn đang sử dụng sản phẩm như một thiết bị chính xác, vui lòng mua một thiết bị hiệu chuẩn tiêu chuẩn trên thị trường, nếu không sẽ có sai số, vì tỷ lệ giữa nồng độ đầu ra và điện áp không phải là tuyến tính, mà có xu hướng tuyến tính.

Nhắc nhở đặc biệt:
Sau khi bật nguồn, cảm biến cần được làm ấm trong khoảng 20S để ổn định dữ liệu đo. Cảm ứng nóng lên là bình thường do bên trong có dây nóng, nếu nóng tay sẽ không bình thường.

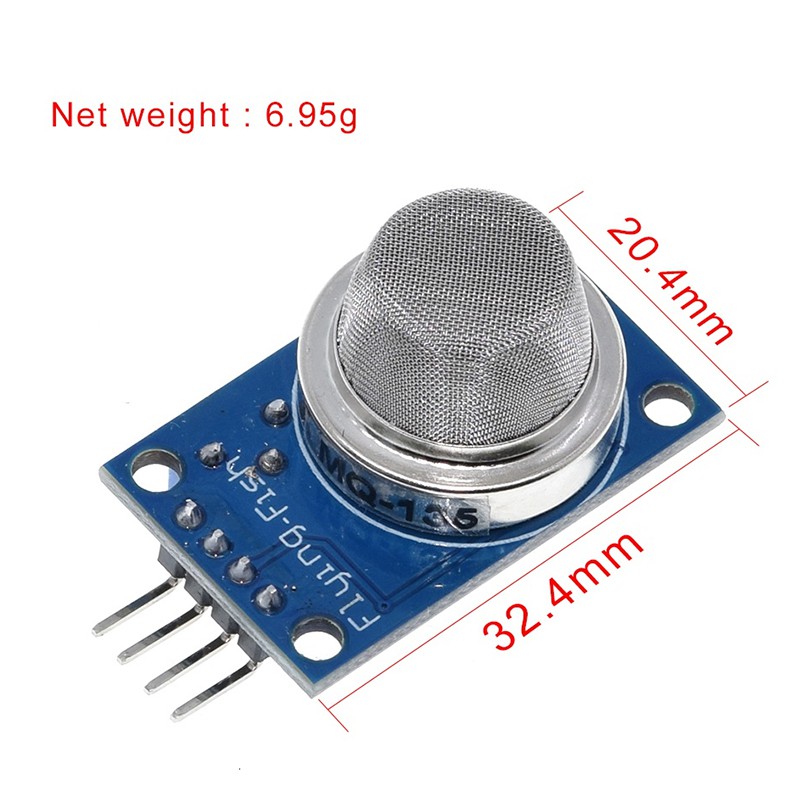

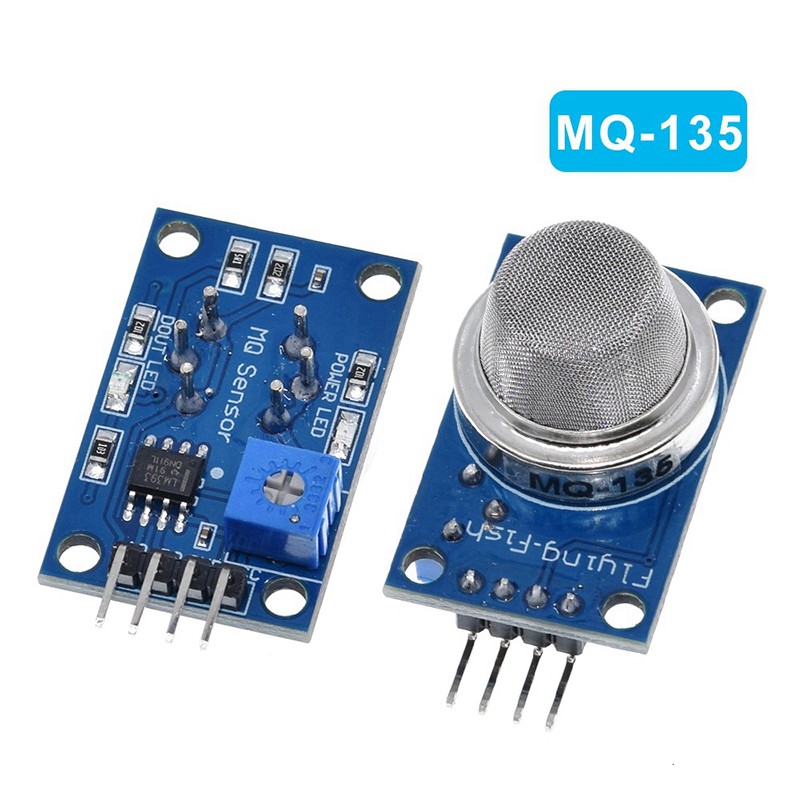

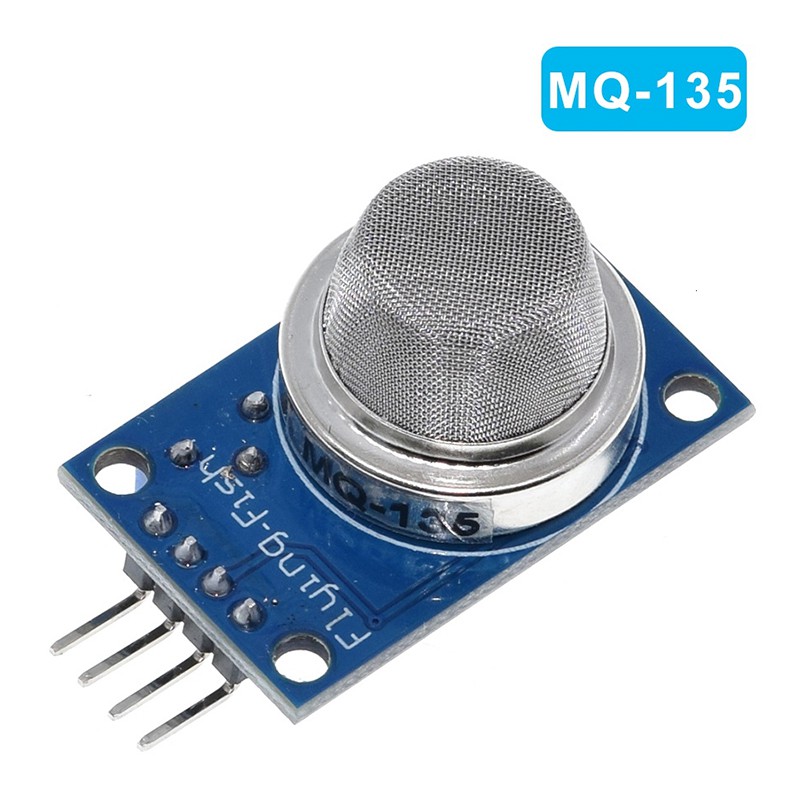

Hình ảnh sản phẩm
