Mô đun phát tín hiệu 1hz-150khz Pwm tần số cao tiện dụng
Mô tả ngắn
Dụng cụ và thiết bị tiện ích > Dụng cụ điện và thiết bị lớn > Máy phát điện > Mô đun phát tín hiệu 1hz-150khz Pwm tần số cao tiện dụng
- Giao hàng toàn quốc
- Được kiểm tra hàng
- Thanh toán khi nhận hàng
- Chất lượng, Uy tín
- 7 ngày đổi trả dễ dàng
- Hỗ trợ xuất hóa đơn đỏ
Giới thiệu Mô đun phát tín hiệu 1hz-150khz Pwm tần số cao tiện dụng
Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày"#1Hz-150KHz #PWM #Pulse #Frequency #Duty #Cycle #Adjustable #Module #Signal #Generator

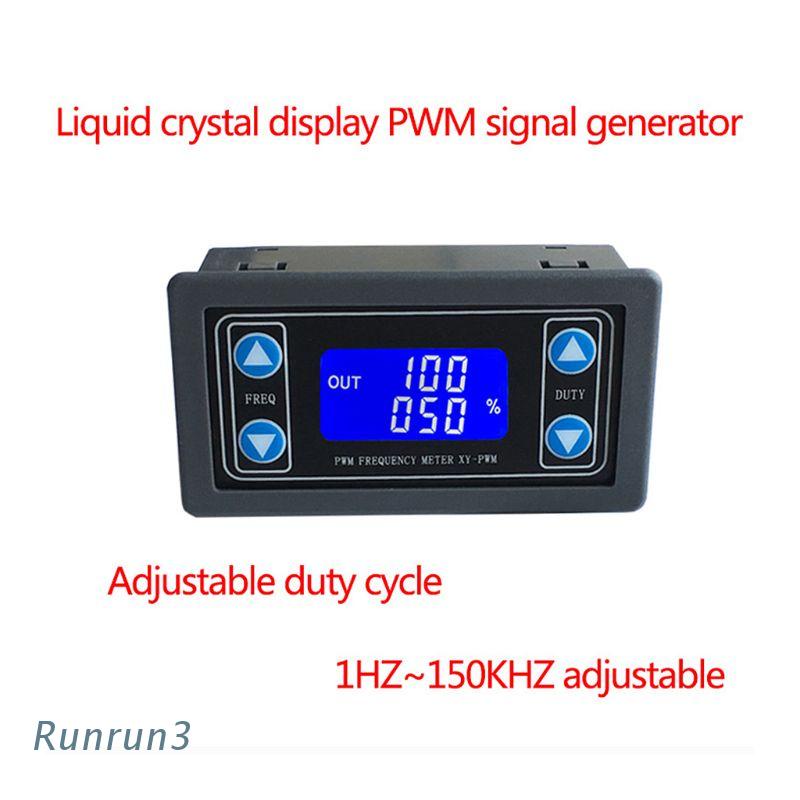

Mô đun phát tín hiệu 1hz-150khz Pwm tần số cao tiện dụng
Điện áp làm việc: 3,3 ~ 30V;
Dải tần số: 1Hz ~ 150KHz;
Độ chính xác tần số: độ chính xác khoảng 2% trong mỗi dải.
Khả năng tải tín hiệu: dòng điện đầu ra có thể vào khoảng 5 ~ 30ma;
Biên độ đầu ra: Biên độ PWM bằng điện áp cung cấp.
Nhiệt độ môi trường: -20 ~ + 70 C.
Mô tả mô-đun
Đầu ra PWM có thể đặt tần số và chu kỳ nhiệm vụ tương ứng.
Tần số được chia thành bốn khu vực: chuyển mạch tự động:
1.XXX (không có dấu thập phân): đơn vị nhỏ nhất là 1Hz và phạm vi là 1Hz ~ 999Hz; Đơn vị tối thiểu
2.X.XX (dấu thập phân trong 100 bit) là 0,01Khz và phạm vi là 1,00Khz ~ 9,99Khz;
3.XX.X (thập phân mười vị trí): đơn vị nhỏ nhất là 0,1Khz; và phạm vi là 10.0KHz ~ 99.9KHz.
4.X.X.X (dấu thập phân theo mười bit và 100 bit): đơn vị nhỏ nhất là 1Khz; và phạm vi là 1KHz ~ 150KHz. ví dụ. hiển thị tần số: 100 biểu thị xung đầu ra PWM 100Hz; 1,01 biểu thị xung của đầu ra PWM. Cài đặt được lưu bằng cách tắt nguồn.
Cài đặt tham số

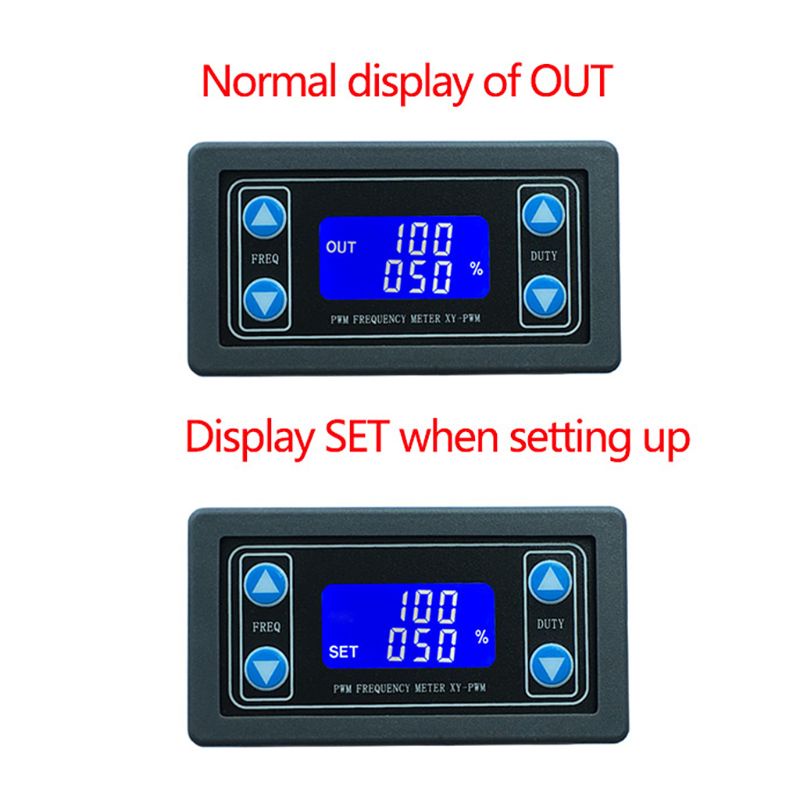

Mô-đun có bốn phím độc lập, dùng để cài đặt tần số và chu kỳ, hỗ trợ bấm ngắn (tăng giảm một đơn vị) và bấm lâu (tăng giảm nhanh), rất đơn giản, cài đặt các thông số tự động, không hao hụt điện năng.
Phạm vi sử dụng:
1. được sử dụng như một máy phát tín hiệu sóng vuông để tạo ra tín hiệu sóng vuông để phát triển thử nghiệm.
2. được sử dụng để tạo ra tín hiệu sóng vuông điều khiển động cơ.
3. tạo xung điều chỉnh để sử dụng MCU;
4. tạo xung có thể điều chỉnh để điều khiển các mạch liên quan (các ứng dụng điều chỉnh tốc độ và làm mờ PWM).
Kích thước: 7.8x4.2x2.6cm / 3.07x1.65x1.02 inch
Chú ý
Vui lòng cho phép lỗi 1-3mm kích thước do đo lường thủ công. Xin hãy chắc chắn rằng bạn không phiền khi đặt hàng
Do màn hình khác nhau và hiệu ứng ánh sáng, màu sắc thực tế sản phẩm sẽ khác so với hình ảnh
Gói hàng bao gồm:
1x Mô-đun điều chỉnh chu kỳ tần số xung PWM
Hình ảnh sản phẩm
