Mô-đun phát tín hiệu chu kỳ PWM Micro USB DC5V 12V 24V kỹ thuật số

Giới thiệu Mô-đun phát tín hiệu chu kỳ PWM Micro USB DC5V 12V 24V kỹ thuật số

Micro USB DC 2CH Bộ tạo tín hiệu PWM có thể điều chỉnh Chu kỳ Chu kỳ Mô-đun tần số xung Ống hiển thị kỹ thuật số DC 5V 12V 24V

1. Hai máy tạo PWM độc lập có thể cài đặt tần số, chu kỳ nhiệm vụ;
2. Dải tần số rộng, độ chính xác cao;
3. Có thể liên lạc nối tiếp.

Đầu tiên, mô tả mô-đun:
Tần số được chia thành ba dải:
1. Xxx (không có điểm thập phân): đơn vị nhỏ nhất là 1Hz, phạm vi 1Hz ~ 999Hz;
2. Xx.x (điểm thập phân trong mười): Đơn vị tối thiểu là 0,1Khz; phạm vi 0,1KHz ~ 99,9KHz
3. X.x.x. (có ba điểm thập phân): thiết bị nhỏ nhất là 1KHz; dải 1KHz ~ 150KHz
Ví dụ hiển thị tần số:
"100" Cho biết rằng xung đầu ra PWM 100Hz;
"54,1" Cho biết xung đầu ra PWM là 54,1KHz;
"1.2.4." Cho biết đầu ra xung PWM 124KHz
Chu kỳ nhiệm vụ trong phạm vi: 0 đến 100;
Chu kỳ làm việc ba tần số giống nhau, tất cả các thông số không bay hơi.

Thứ hai, các thông số mô-đun:

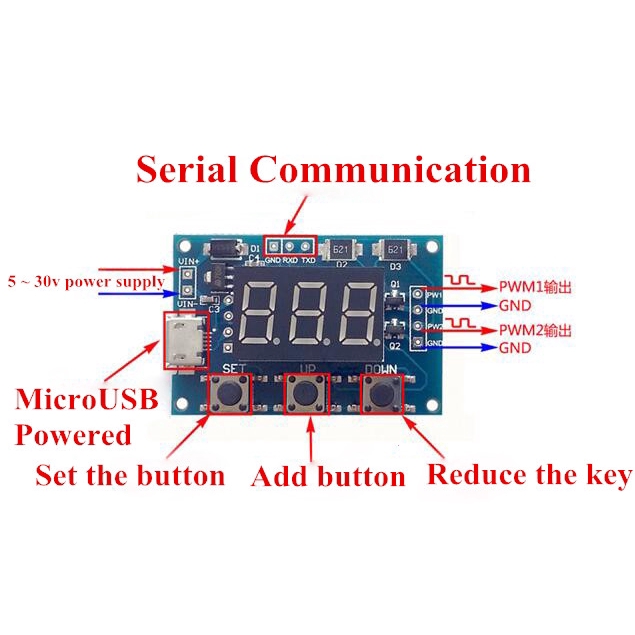

1. Điện áp làm việc: 5--30V, hỗ trợ nguồn điện micro USB 5.0V;
2. Dải tần số: 1Hz ~ 150KHz;
3. Độ chính xác tần số: ± 2%;
4. Dòng điện đầu ra: <30mA;
5. Biên độ đầu ra: 5Vp-p mặc định (có thể đặt);
6. Phạm vi nhiệt độ hoạt động: -30 ~ + 70 ℃.

Thứ ba, cài đặt thông số:

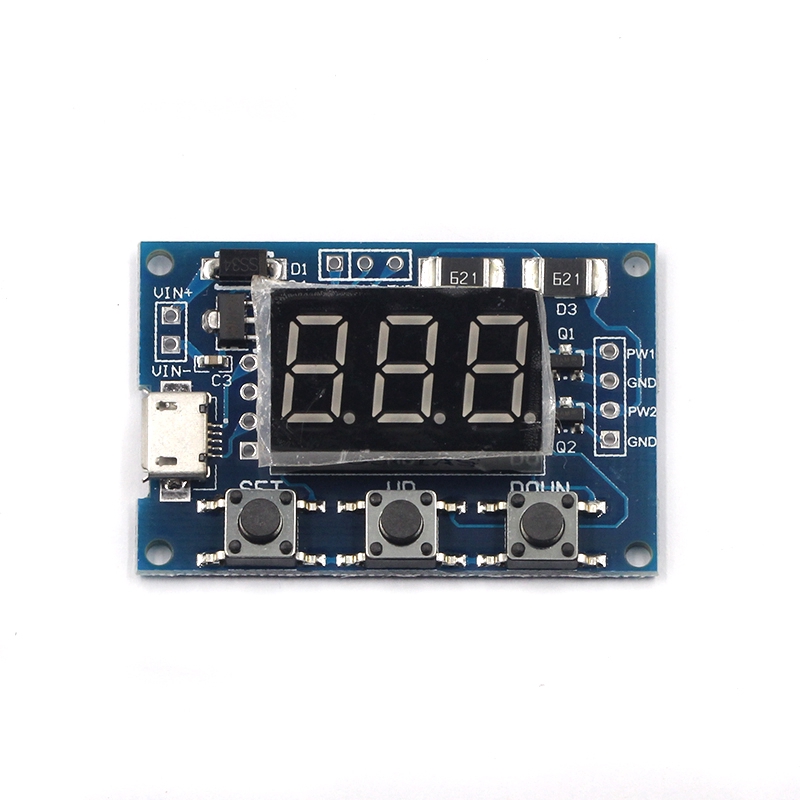

Mô-đun có ba nút [Bộ], [Lên], [Xuống];
1. Nhấn [Bộ] phím để chuyển đổi bốn thông số hiển thị (FR1: Tần số PWM1, dU1: chu kỳ nhiệm vụ PWM1; FR2: tần số PWM2; dU2: chu kỳ nhiệm vụ PWM2)), trước khi thông số tiện dụng, sẽ có tên thông số tương ứng Đèn flash.
2. Nhấn [Lên], [Giảm xuống] để sửa đổi giá trị thông số hiện tại (nhấn và giữ có thể nhanh chóng thêm hoặc trừ nhanh).
3. Hai PWM mỗi cái có ba tần số cài đặt trước, giao diện hiển thị tần số, nhấn và giữ phím [SET] để chuyển đổi giữa ba loại tần số, ba loại chu kỳ nhiệm vụ tần số là cùng giá trị. (XXX: Dải 1Hz ~ 999Hz; XX.X: dải 0,1Khz ~ 99,9Khz; X.X.X.: dải 1Khz ~ 150Khz,).

Thứ tư, phạm vi:
1. Là máy tạo tín hiệu sóng vuông tạo ra tín hiệu sóng vuông;
2. để cung cấp tín hiệu cho trình điều khiển động cơ bước;
3. Điều chỉnh thế hệ xung để sử dụng chip;
4. tạo ra tín hiệu xung thay đổi, mạch liên quan đến điều khiển (làm mờ PWM, tốc độ).

Thứ năm, điều khiển nối tiếp
Tốc độ truyền: 9600 bps
Dữ liệu bit: 8
Nút dừng: 1
Parity bit: không có
Kiểm soát dòng chảy: không có
1, đặt tần số PWM
"S1FXXXT": Cài đặt tần số PWM1 của XXX HZ (001~999)
"S1FXX.XT": Đặt tần số của PWM1 XX.X KHZ (00,1~99,9)
"S1F: Xxxt": cài đặt tần số PWM1 của XXX KHZ (0,1~1,5.0.)
'S1': Pwm1
'S2': Pwm2
'F': Tần số
'D': Duty Cycle
'T' Là lá cờ cuối cùng
2. Đặt chu kỳ nhiệm vụ PWM
"S1DXXXT": Cài đặt chu kỳ nhiệm vụ PWM1; (001~100)
"S2DXXXT": Đặt chu kỳ nhiệm vụ PWM2; (001~100)
Cài đặt trở lại thành công: XUỐNG;
Thiết lập thất bại: FALL.

Gói hàng bao gồm:
1 cái x Micro USB DC 2CH Bộ phát tín hiệu PWM có thể điều chỉnh Mô-đun tần số xung theo chu kỳ nhiệm vụ



#Micro #Usb #Dc #2ch #Điều chỉnh #Pwm #Signal #Máy phát điện #Nhiệm vụ #Cycle #Pulse #Tần số #Mô-đun #Kỹ thuật số #Led #Display #Ống #Dc #5v #12v #24v

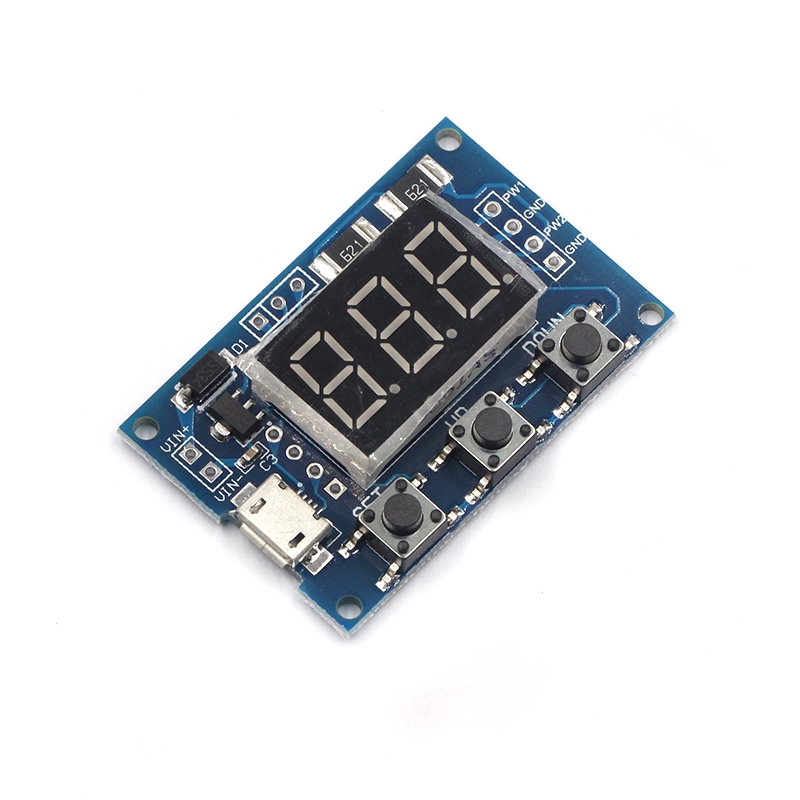

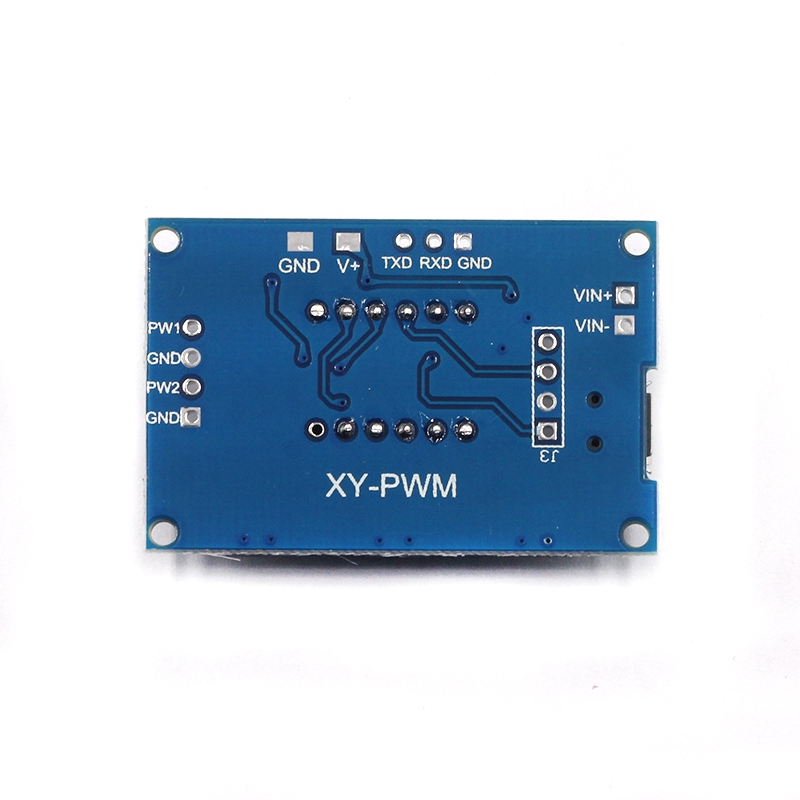

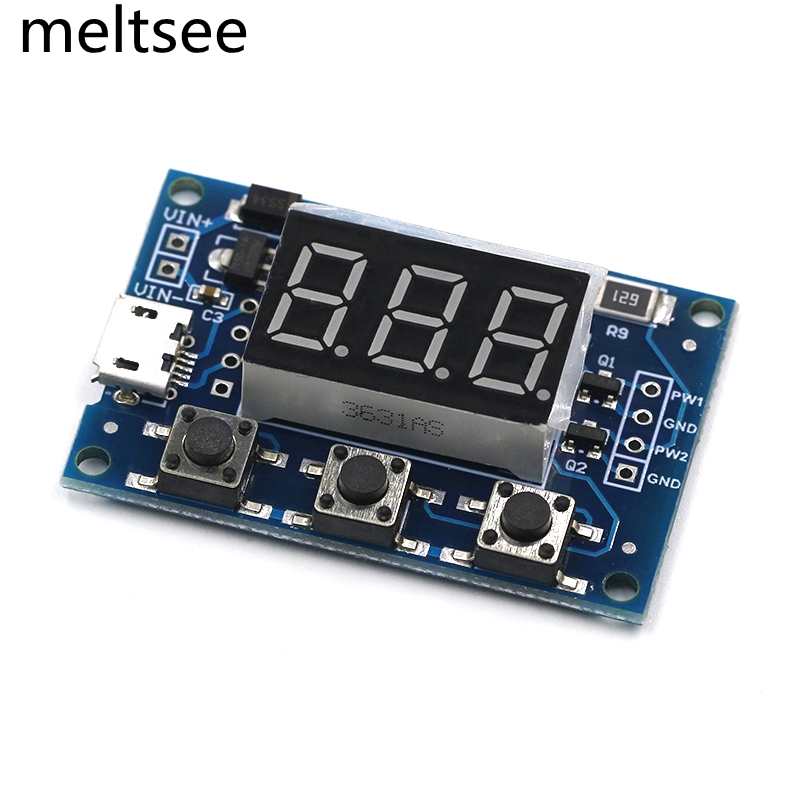

Hình ảnh sản phẩm
