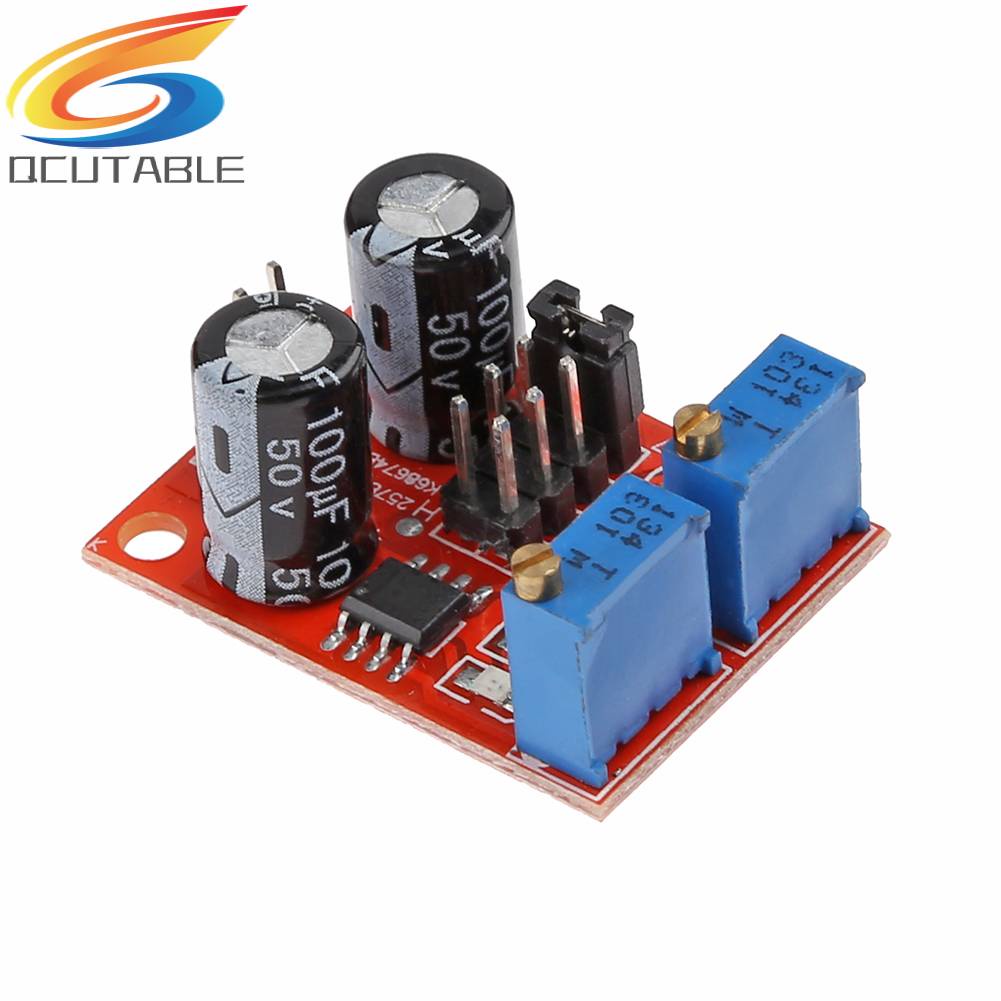

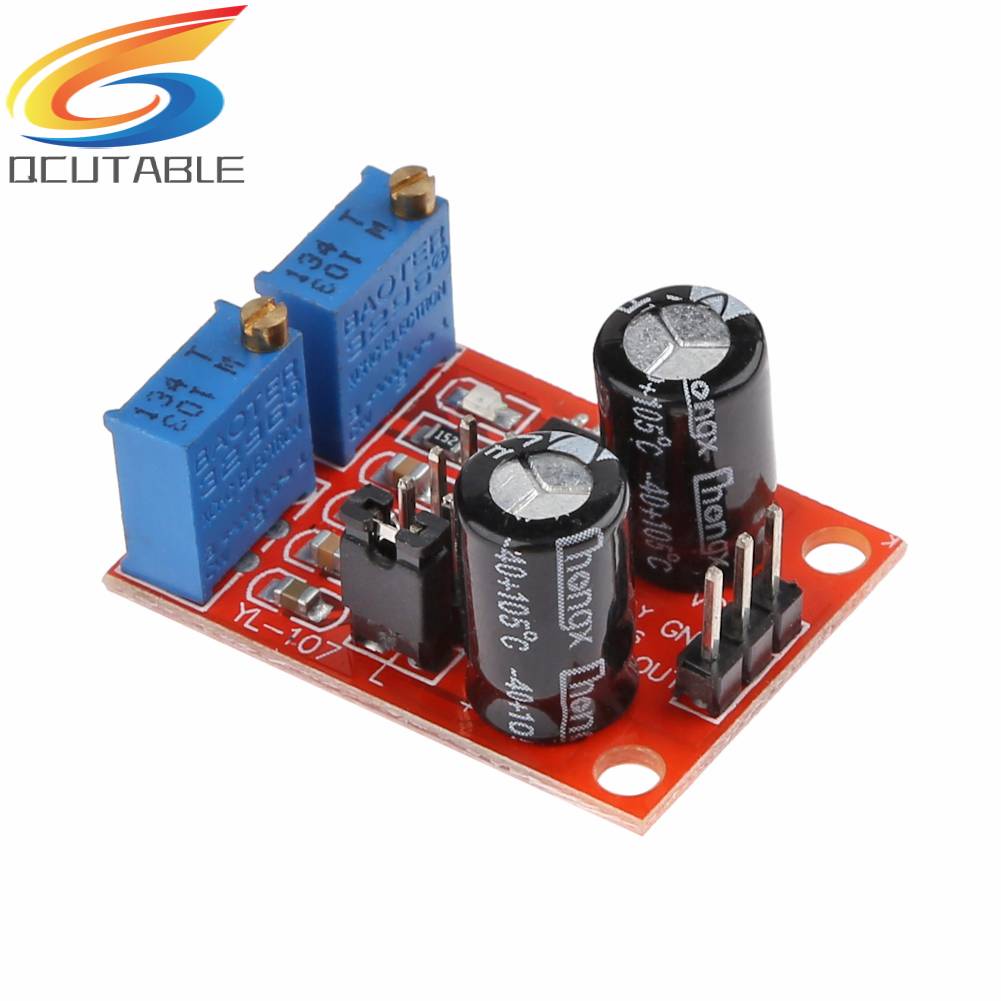

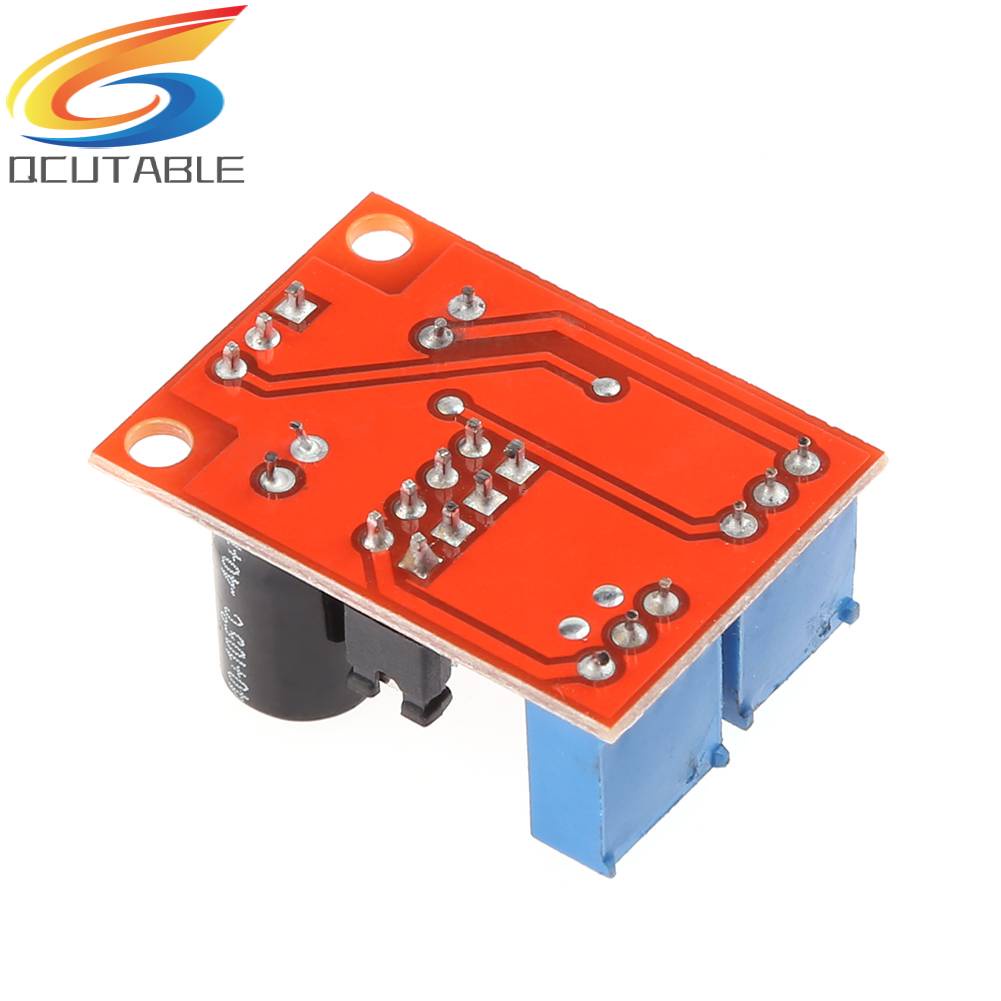

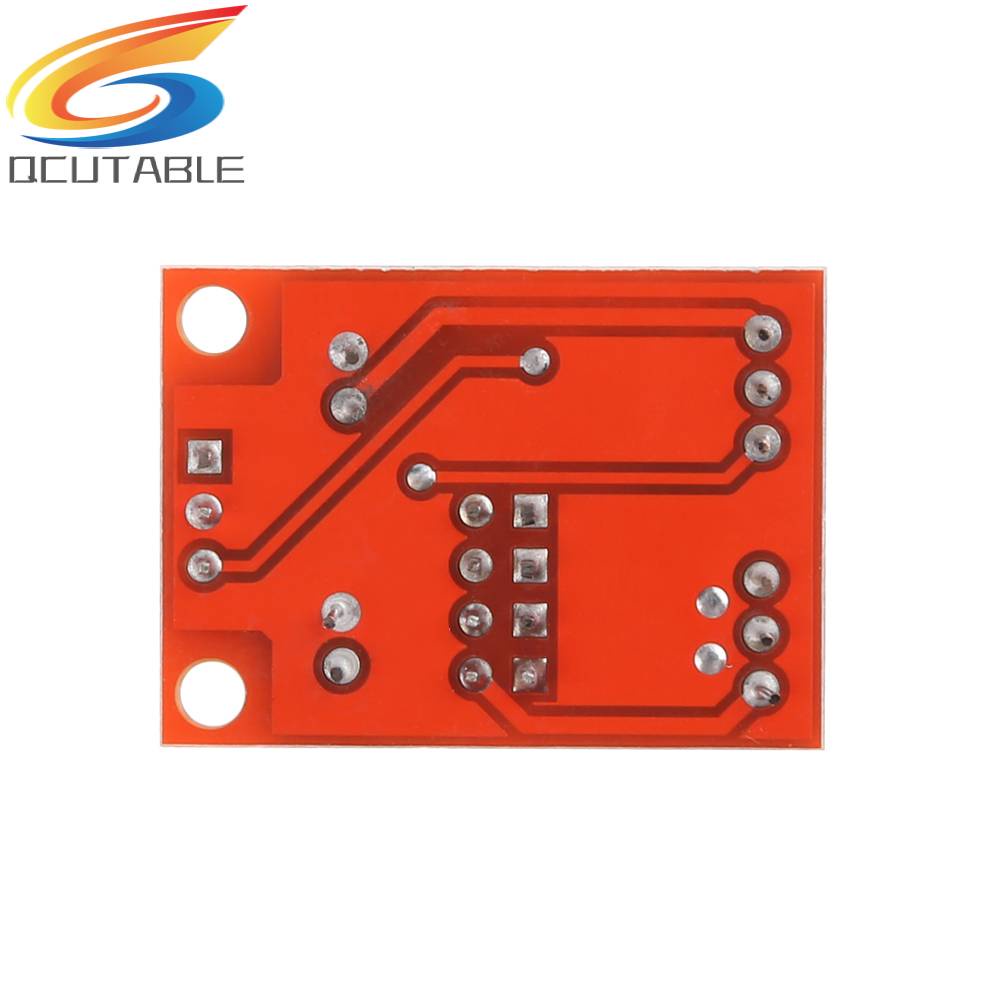

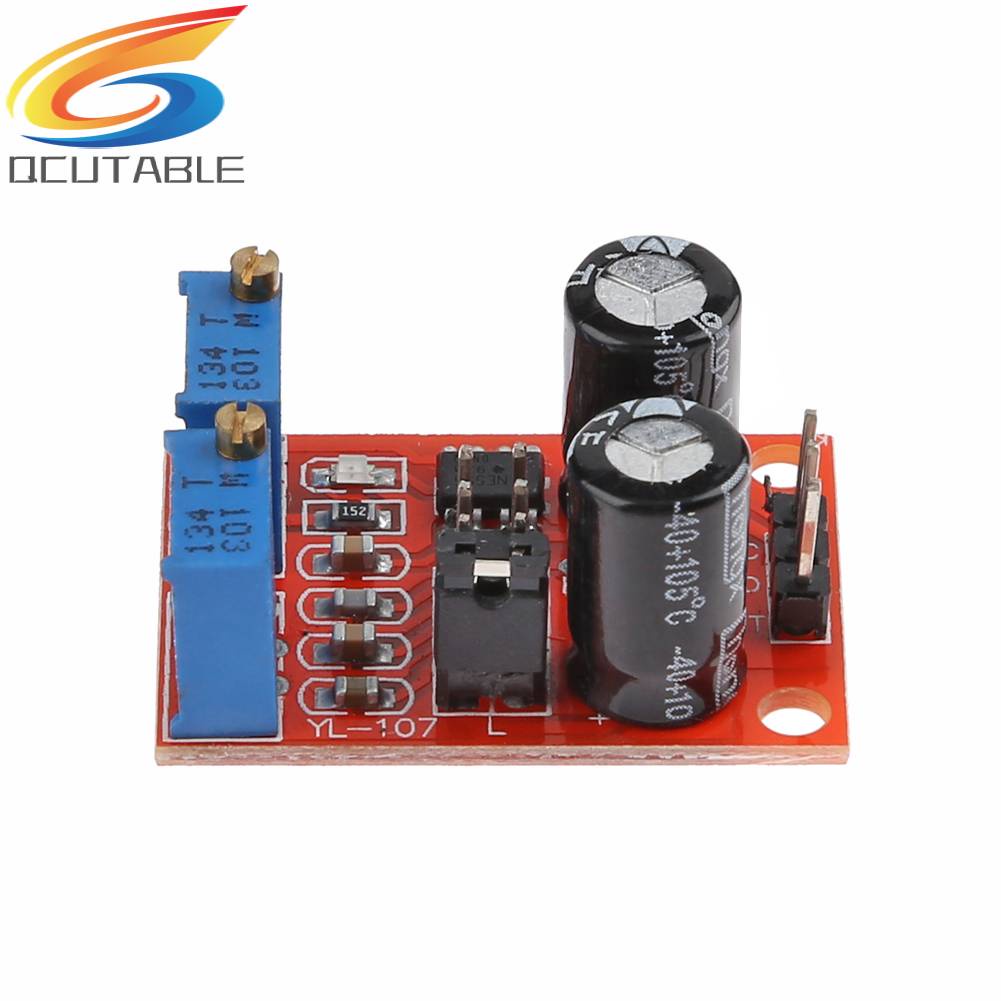

Giới thiệu Mô Đun Phát Tín Hiệu Hình Vuông NE555 Có Thể Điều Chỉnh Được Tiện Dụng
Bảng mạch tạo tín hiệu sóng Mô-đun NE555 Tần số chu kỳ làm việc Bảng tín hiệu sóng vuông có thể điều chỉnh Bộ tạo tín hiệu sóng 5V-15VDCNE555 Tần số xung Chu kỳ làm việc Mô-đun có thể điều chỉnh Bảng phát tín hiệu sóng vuôngSự chỉ rõ
Điện áp đầu vào “ 5V-15VDC. Khi nguồn điện là 5V , dòng điện đầu ra có thể khoảng 15MA , và khi nguồn điện là 12V , dòng điện đầu ra có thể khoảng 35MA.
Đầu vào hiện tại ' > = 100ma
Dải đầu ra - 4.2V V-PP đến 11.4V V-PP. ( điện áp đầu vào khác nhau. biên độ đầu ra cũng khác nhau).
Dòng điện đầu ra tối đa " >= Nguồn điện 15MA ( 5V, V-PP > 50%), > =35MA ( Nguồn điện 12V, V-PP > 50%)
Với đầu ra chỉ báo LED) ( mức thấp , đèn LED ' mức cao ; LED tuyệt chủng ' tần số thấp , nhấp nháy LED
Dải tần số đầu ra là tùy chọn .
Tệp LF ' 1Hz '50Hz IF tệp ' 50Hz '1kHz
Tệp tần số cao ≤ 1KHz '10kHz
Tệp HF “ 10kHz 200kHz
Chu kỳ T = 0,7 (RA + 2RB) C (RA, RB có thể điều chỉnh 0-10K)
Tần số thấp “ C = 100UF ” tần số trung gian ” C = 1UF
Tần số M-H ” C = 0,1UF ” tần số cao C = 0,001UF

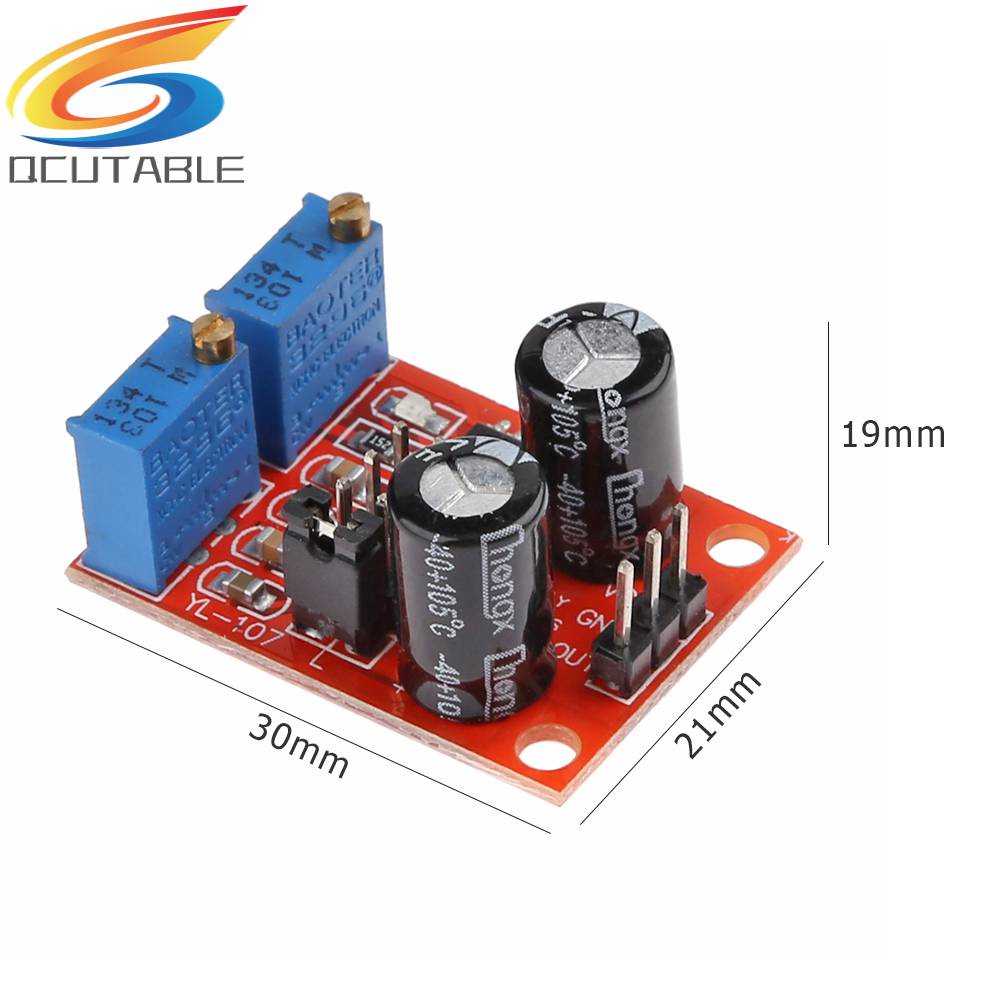

Kích thước ' 30 '21 '19mm '1.18 '0.82 '0.74 ' '
Ghi chú '
Xin vui lòng cho phép 1-3 cm khác biệt do đo lường thủ công .
Do màn hình hiển thị khác nhau và ánh sáng khác nhau , hình ảnh có thể không hiển thị màu sắc thực tế của mặt hàng . Cảm ơn sự hiểu biết của bạn .
Đã bao gồm '
1 x Mô-đun
Hình ảnh sản phẩm
