Mô Đun Phát Tín Hiệu Sóng ICL8038 Tần Số Trung Bình / Thấp 10hz-450khz 12V Đến 15V

Giới thiệu Mô Đun Phát Tín Hiệu Sóng ICL8038 Tần Số Trung Bình / Thấp 10hz-450khz 12V Đến 15V

- Mô-đun LC ICL8038 được thiết kế cho các dải tần số chung .
- Nó có thể điều chỉnh từ 5 bánh răng và tạo ra sóng tam giác có độ méo thấp. sóng vuông và hình sin từ 10Hz đến 450KHz .
- Sóng sin có thể được sử dụng cho tín hiệu kiểm tra , tín hiệu truyền động , tín hiệu tần số sóng mang , v.v .
- Sóng vuông có thể được sử dụng để chuyển đổi tín hiệu , tín hiệu kích hoạt , v.v . Sóng tam giác chủ yếu được sử dụng để quét tín hiệu .
- Thiết kế đáng tin cậy , dễ vận hành .
Mô tả '

Tên Mô-đun tạo sóng hình chữ nhật " Tam giác " .

Màu xanh lam

Điện áp làm việc ' 12V ~ 15V

Đầu ra - Sóng tam giác , Sóng vuông và sóng sin .

Dải tần số “ 10HZ ~ 450kHz

Sóng sin biến dạng thấp “ 1 ”

Phạm vi chu kỳ nhiệm vụ " 2 " đến 98 "

Độ lệch nhiệt độ thấp ≤ 50ppm / ℃

Tuyến tính đầu ra sóng tam giác — 0,1

Nhiệt độ làm việc ' 0 ~ 70 ℃

Chức năng '

Vcc,gnd ' điện áp làm việc

Ac ' với đầu ra thiên vị DC

G

Đầu ra tín hiệu tinh khiết DC '

R11'điều chỉnh tần số

R12 " Điều chỉnh chu kỳ nhiệm vụ sóng vuông

R13 ' Điều chỉnh tuyến tính sóng sin

R14'điều chỉnh biên độ

R15 " Điều chỉnh tuyến tính sóng vuông

Nhảy P2 ' chọn các dạng sóng khác nhau-tình tam giác. sóng vuông hoặc sin)

Nhảy P3 'chọn các dải tần số khác nhau

10hz-450hz

90hz-1,5khz

940hz-15khz

6khz-120khz

20khz-450khz

Kích thước mục '5.5x3.2x1.1cm '2.2x1.3x0.4in

Trọng lượng vật phẩm ≤ 16g '0.56oz

Thông tin gói hàng "

Kích thước '82x68x14mm '3.2x2.7x0.6in

Trọng lượng * 17g *0.6oz

Gói Polybag

Danh sách đóng gói '

1 x Mô-đun tạo sóng hình tam giác

Ghi chú '

1.Xin vui lòng cho phép lỗi 0-1cm do đo lường thủ công . Hãy chắc chắn rằng bạn không bận tâm trước khi đặt giá thầu .

2.Do sự khác biệt giữa các màn hình khác nhau , hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng .
#Máy phát điện 12v#V 10#Máy phát tín hiệu#12 v#12v 15v#Máy phát tần số

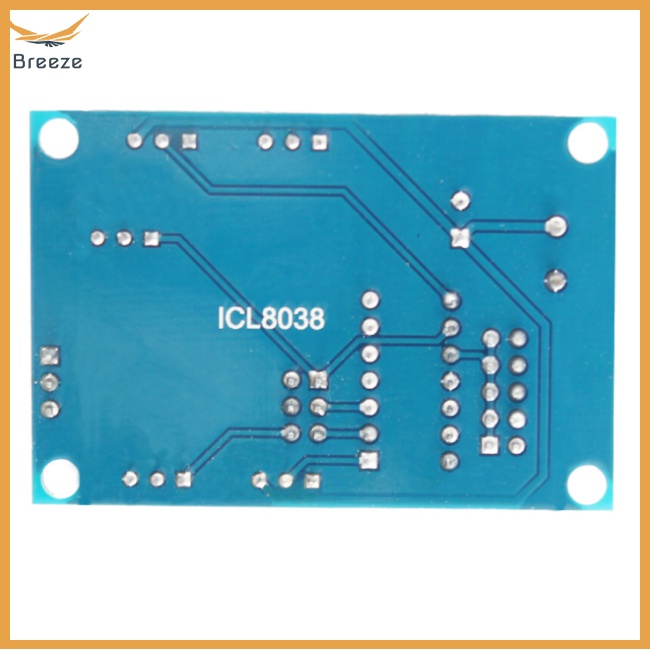

Hình ảnh sản phẩm
