Mô đun phát tín hiệu tần số DIYMORE 1HZ-6KHZ điều chỉnh được chuyên dụng

Giới thiệu Mô đun phát tín hiệu tần số DIYMORE 1HZ-6KHZ điều chỉnh được chuyên dụng

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Đặc điểm sản phẩm:
1: Nhiều ứng dụng
2: Kích thước nhỏ
3: Sử dụng đơn giản
4: Hiệu suất ổn định
5: Hai phạm vi điều chỉnh là tùy chọn: Phiên bản L là 0.8Hz-60Hz; Phiên bản H là 50Hz-6kHz

Mô tả chức năng sản phẩm:
1: Đầu nối đầu ra của tín hiệu sóng vuông, biên độ xấp xỉ bằng điện áp đầu vào.
2: Chu kỳ hoạt động đầu ra không thể điều chỉnh, và chu kỳ nhiệm vụ của tín hiệu đầu ra về cơ bản ổn định (50%-65%) trong quá trình điều chỉnh tần số.
3: Tần số được điều chỉnh bằng chiết áp đa lượt tích hợp, phạm vi điều chỉnh: Phiên bản L là 0.8Hz-60Hz; Phiên bản H là 50Hz-6kHz
4: Đầu cắm chân 3P 2.54mm

Nguồn điện cung cấp:
Điện áp nguồn điện là DC 5V-15V, và dòng điện không tải xấp xỉ 3mA.
Thông tin dòng điện đầu ra:
Mạch đầu ra có khả năng giảm hoặc tăng lên đến 200mA. Điện áp được chỉ định cung cấp 5V đến 15V. Khi sử dụng nguồn cung cấp 5V, các mức đầu ra tương thích với đầu vào TTL.

Phạm vi sử dụng:
Được sử dụng như một nguồn tín hiệu trong một mạch

Hướng dẫn sử dụng:
1. Nguồn điện đầu vào để hoạt động.
2. Cấp nguồn cho tụ bộ lọc nguồn với 0.1uf, ổn định hơn.
3. Điều chỉnh chiết áp theo chiều kim đồng hồ để tăng tần số và điều chỉnh chiết áp ngược chiều kim đồng hồ để giảm tần số.
4. Kích thước: 14 * 10.5 * 7.4mm (Rất nhỏ)
5. Khối lượng: 1.4g

Lưu ý:
1. Các thông số trên được đo ở 5V, các điện áp khác có thể khác nhau.
2. Sản phẩm không phải là mạch chính xác và không phù hợp với độ chính xác cao.

Gói hàng bao gồm:
1 * Mô đun phát tín hiệu tần số điều chỉnh được

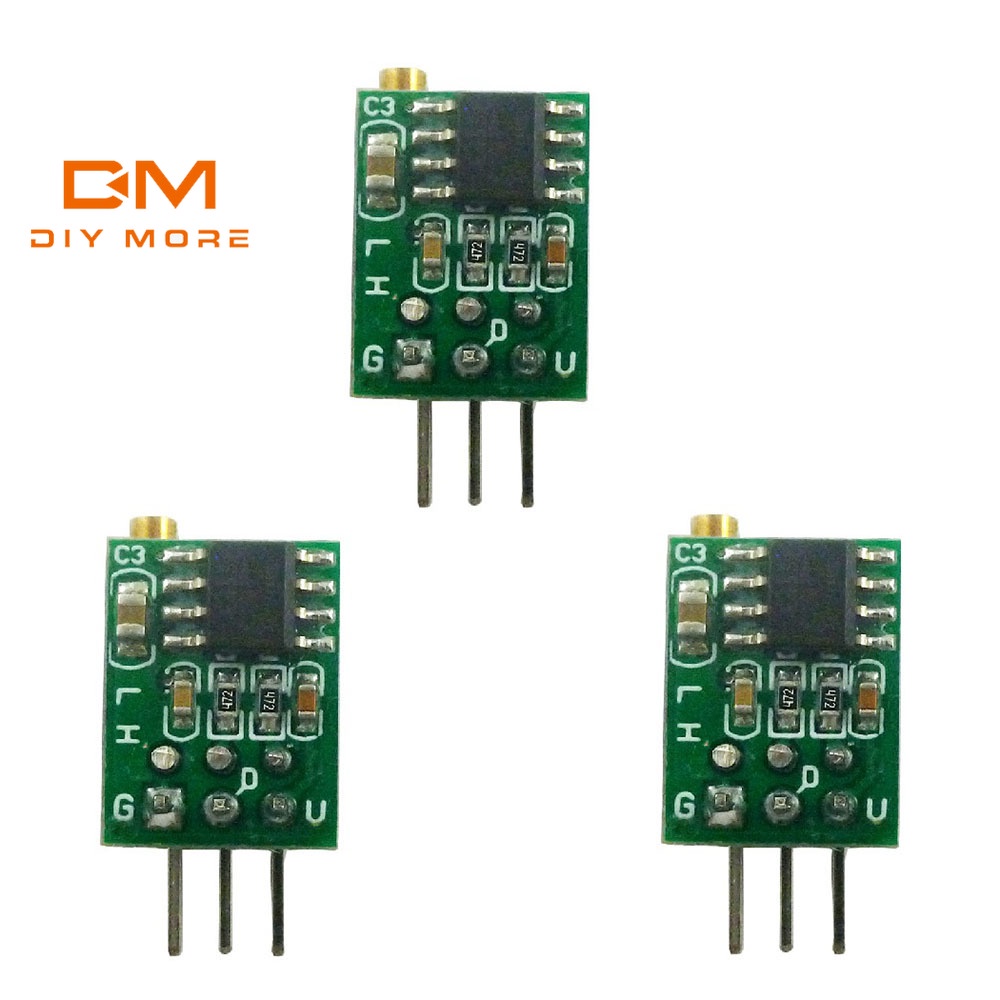

Hình ảnh sản phẩm
