Mô Đun Rơ Le 12V Cho Xe Ô Tô

Giới thiệu Mô Đun Rơ Le 12V Cho Xe Ô Tô

Nguyên lý làm việc: Mô-đun này là một mô-đun trì hoãn kích hoạt tín hiệu bên ngoài.
Cụ thể: 1) - đến->2) - đến->3) - đến->4).
1) Nguồn cung cấp cho mô-đun (12v hoặc 5V), và rơ le sẽ được đóng ngay lập tức (ở thời điểm này, trạng thái của đầu cuối đầu ra mô-đun là: thường mở và dẫn công công, thường đóng và công chúng Ngắt kết nối)
2) Rơ le được ngắt kết nối sau 0-25 giây (trạng thái đầu ra của mô-đun lúc này là: thường mở và ngắt kết nối công chúng, thường đóng và dẫn công)
3) Tiếp tục ngắt kết nối cho đến khi nó được kích hoạt bởi tín hiệu kích hoạt bên ngoài, rơ le được đóng lại
4) Sau khi kích hoạt thành công, rơ le sẽ bị ngắt kết nối sau 0-25 giây. Lưu ý: Nếu tín hiệu kích hoạt luôn bật, nó sẽ được đóng lại cho đến khi tín hiệu kích hoạt biến mất. mở. (Lúc Này, rơ le trở lại trạng thái trước khi kích hoạt, thường mở và ngắt kết nối công cộng, thường đóng cửa và dẫn điện công cộng).

Ngoài ra: (Tín hiệu kích hoạt của mô-đun này có thể được cung cấp bởi hệ thống cung cấp điện DU duy nhất và nguồn điện của mô-đun có thể không phải là hệ thống cung cấp điện và mức kích hoạt có thể là một Xung mức cao hoặc xung mức thấp, có tính linh hoạt mạnh mẽ.)

Các tính năng của mô-đun:
1. Chiều dài * Chiều rộng = 52mm * 16mm
2. Điện áp làm việc của mô-đun là 12V
3. Mô-đun có thể được điều khiển: 10A 250VAC (AC), 10A 30VDC (DC) trở xuống tải.
4. Thời gian có thể được điều chỉnh bằng chiết áp. Mặc định là 0-25 giây. Phải lâu hơn. Bạn có thể tự mình thay thế tụ điện lớn hơn hoặc chiết áp. Bạn cũng có thể liên hệ với bộ phận chăm sóc khách hàng trước khi vận chuyển. Chúng tôi sẽ thay đổi nó cho bạn và vận chuyển nó.
5. Công thức thời gian trễ: T = 1.1RC. Ví dụ: điện dung 47uf kháng 500K T = 1.1 *500000*0.000047= 25,85 giây.
6. Nguồn cung cấp của mô-đun được trang bị một diode để ngăn chặn kết nối ngược của nguồn điện.
7. Đầu tín hiệu của mô-đun được thiết kế cách ly optocoupler, có khả năng chống nhiễu mạnh và có thể thích ứng với việc áp dụng tín hiệu điều khiển mức cao và thấp, thích hợp cho điều khiển công nghiệp.
8. Mô-đun có thể được kích hoạt nhiều lần (ví dụ: nếu bạn đặt độ trễ 10S, nếu xảy ra hành động kích hoạt một lần nữa trong vòng 10S kích hoạt nhất định, độ trễ 10S sẽ được lặp lại khi hoạt động xảy ra trở lại, Điều đó sẽ được kích hoạt một lần sau ZUI trong thời gian không bị trì hoãn. Cho dù đó là thực, hãy trì hoãn 10S sau, cho đến khi thời gian trễ đạt đến toàn bộ quá trình của một quá trình kích hoạt chậm trễ. Sau độ trễ này, kích hoạt lại và trì hoãn lại
9. Không có mức tiêu thụ điện năng ở chế độ chờ (Tiêu thụ điện năng tối đa ở chế độ chờ, không dòng điện, kéo dài đáng kể tuổi thọ của ắc quy ô tô. Sản phẩm xanh)

Các ứng dụng:
Nó có thể được sử dụng cho rô bốt, độ trễ ánh sáng xe hơi, phát triển sản phẩm thông minh, thiết bị tự động hóa, phát triển PLC, nhà thông minh, độ trễ cảnh báo chống trộm, phát triển điện tử, v.v.

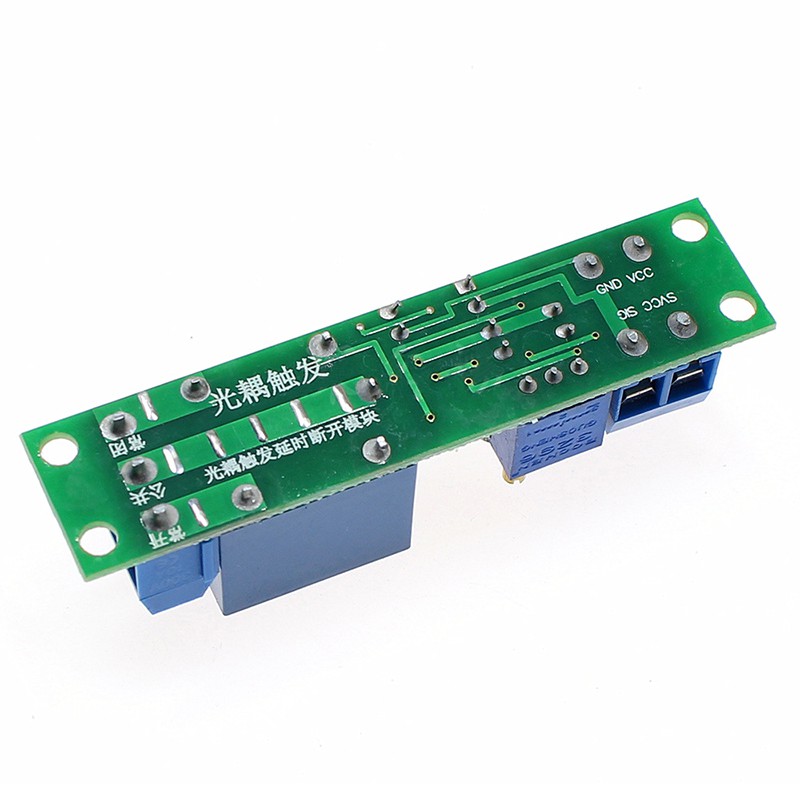

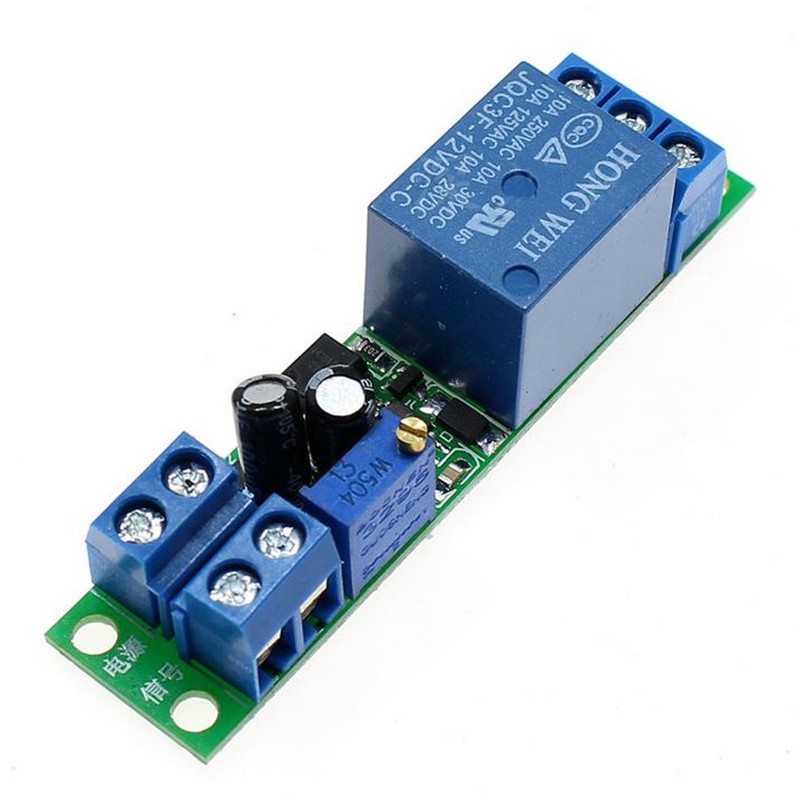

Hình ảnh sản phẩm
