Mô Đun Rơ Le 2 Kênh 5V Kèm Cầu Chì 250V 2A

Giới thiệu Mô Đun Rơ Le 2 Kênh 5V Kèm Cầu Chì 250V 2A

Mô tả:
1. Rơ le trạng thái rắn Omron 5V 240V 2A, đầu ra với cầu chì điện trở 240V 2A.
2. Kích thước: 55 * 33 * 25 (chiều dài * chiều rộng * chiều cao)
3. Công suất đầu vào: 5V DC (160MA)
4. Đầu vào điều khiển tín hiệu điện áp:
(Bật Rơ le cấp thấp tiểu bang (0-2,5V ON)
(TẮT Rơ le cao trạng thái 3,3-5V)
5. Thiết bị đầu cuối KF301 màu xanh dương thuận tiện hơn để kết nối với đường điều khiển.

Giao diện mô-đun:
Phần đầu vào:
Dc +: Kết nối cực dương của nguồn điện (nguồn điện theo điện áp rơ le)
Dc-: kết nối với cực âm của nguồn điện
Ch1: 1 Thiết bị đầu cuối kích hoạt tín hiệu mô-đun Rơ le (khe hoạt động mức thấp có giá trị)
Ch2: Thiết bị đầu cuối kích hoạt tín hiệu mô-đun rơ le 2 chiều (kích hoạt mức thấp có giá trị)

Có nghĩa là mức cao và mức thấp:
Kích hoạt mức độ cao đề cập đến thực tế là có điện áp tích cực giữa đầu cuối kích hoạt tín hiệu (IN) và cực âm của nguồn điện. Nó thường là một phương pháp kích hoạt kết nối cực dương của nguồn điện với thiết bị đầu cuối kích hoạt. Khi thiết bị đầu cuối kích hoạt có điện áp dương hoặc chạm đến kích hoạt Khi điện áp được áp dụng, rơ le sẽ đóng lại.
Kích hoạt mức thấp đề cập đến khi điện áp giữa đầu cuối kích hoạt tín hiệu và cực âm của nguồn điện là OV, hoặc điện áp ở đầu cuối kích hoạt thấp hơn điện áp của cực dương của Nguồn điện. Một chế độ kích hoạt trong đó cực âm của nguồn điện được kết nối với thiết bị đầu cuối kích hoạt, do đó rơ le đã đóng lại.

Thông số điện:
Phiên bản điện áp Dòng tĩnh Dòng hoạt động Dòng điện áp kích hoạt Trigger
1 chiều 5V 0mA 12,5mA 0-2,5V 2mA
2 kênh 5V 0mA 22,5mA 0-2,5V 2mA

Hướng dẫn sản phẩm:
1. Nguồn cung cấp của mô-đun: nguồn điện phải là DC và điện áp phải phù hợp với điện áp của rơ le

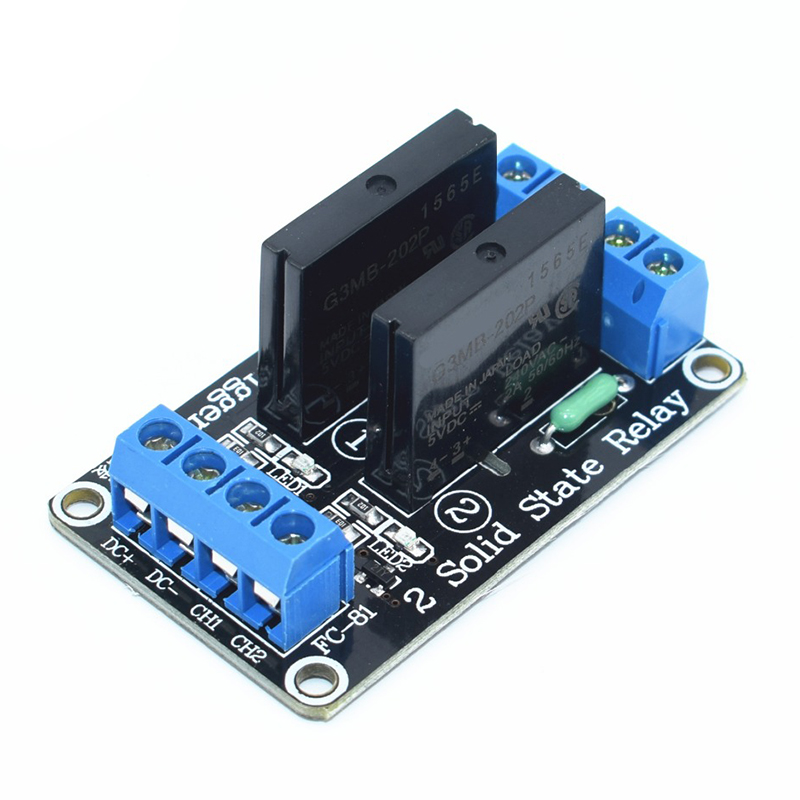

Hình ảnh sản phẩm
