Giới thiệu Mô đun rơ le 4 kênh 5V 12V 24 có Optocoupler cho Arduino
Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngàyMô-đun chuyển tiếp 4 kênh 5V 12V 24V với Optocoupler hỗ trợ kích hoạt mức cao và thấp cho Arduino
Đặc trưng:
1. Tải tối đa: AC 250V / 10A, DC30V / 10A
2. SMD optocoupler cách ly, khả năng lái xe mạnh mẽ, hiệu suất ổn định; kích hoạt dòng điện 5mA
3. Điện áp mô-đun 5V 12V 24V
4. Mỗi mô-đun kênh có thể được thiết lập cao hoặc thấp được kích hoạt bởi jumper
5. Thiết kế tránh lỗi, ngay cả khi đường điều khiển bị hỏng, rơle sẽ không hoạt động
6. Chỉ báo nguồn (màu xanh lá cây), 4 chỉ báo trạng thái rơ le (màu đỏ)
7. Thiết kế giao diện thân thiện với người dùng, tất cả các giao diện có sẵn thông qua các dây dẫn kết nối trực tiếp thiết bị đầu cuối, rất thuận tiện
Cổng mô-đun:
1. DC +: Nguồn điện DC dương
2. DC-: Nguồn điện DC âm
3. IN1: Đầu cuối kích hoạt tín hiệu kênh 1
4. IN2: Đầu cuối kích hoạt tín hiệu kênh 2
5. IN3: Đầu cuối kích hoạt tín hiệu kênh 3
6. IN4: Đầu cuối kích hoạt tín hiệu kênh 4
Đầu ra rơ le:
1. NC1: Chân thường đóng rơ le kênh 1.
2. COM1: Chân chung kênh 1 rơ le.
3. NO1: Chân thường mở rơ le kênh 1.
4. NC2: Chân thường đóng rơ le kênh 2.
5. COM2: chân chung kênh 2 rơ le.
6. NO2: Chân thường mở rơ le kênh 2.
7. NC3: Chân thường đóng rơ le kênh 2.
8. COM3: chân chung kênh 2 rơ le.
9. NO3: Chân rơ le kênh 2 thường mở.
10. NC4: Chân thường đóng rơ le kênh 2.
11. COM4: Chân chung kênh 2 rơ le.
12. NO4: Chân thường mở rơ le kênh 2.
Tùy chọn kích hoạt mức cao và mức thấp:
1. S1: Đây là công tắc tùy chọn cho rơle kênh 1.
2. S2: Đây là công tắc tùy chọn cho rơle kênh 2.
3. S3: Đây là công tắc tùy chọn cho rơle kênh 3.
4. S4: Đây là công tắc tùy chọn cho rơle kênh 4
Kích thước: 7.3x5x1.7cm / 2.87x1.38x0.67 inch
Số lượng: 1
Lưu ý:
Vui lòng cho phép sai số 1-3mm về số đo do cách đo lường thủ công. Xin hãy chắc chắn rằng bạn không bận tâm về điều này trước khi đặt hàng.
Do chênh lệch cài đặt ánh sáng và màn hình, màu sắc sản phẩm có thể hơi khác so với hình ảnh. Cảm ơn bạn!
Gói hàng bao gồm:
1 x Mô-đun rơ le
#Relay #Module

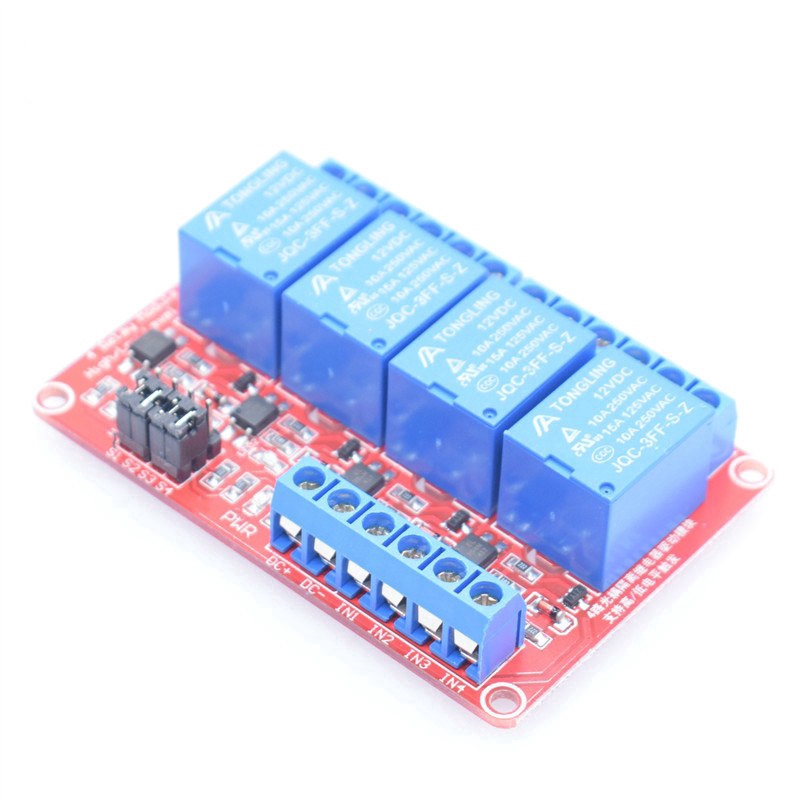

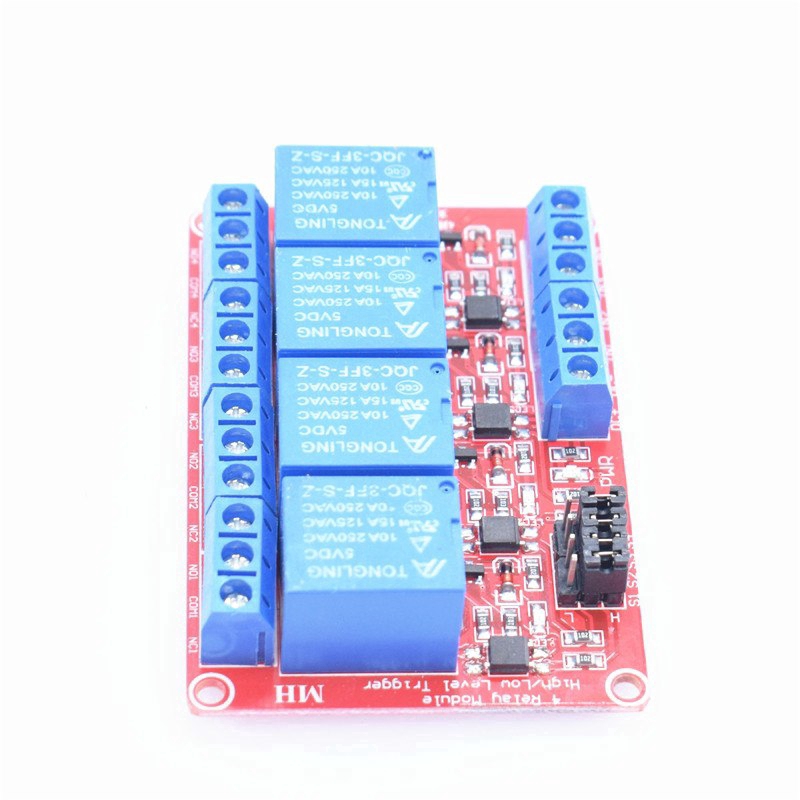

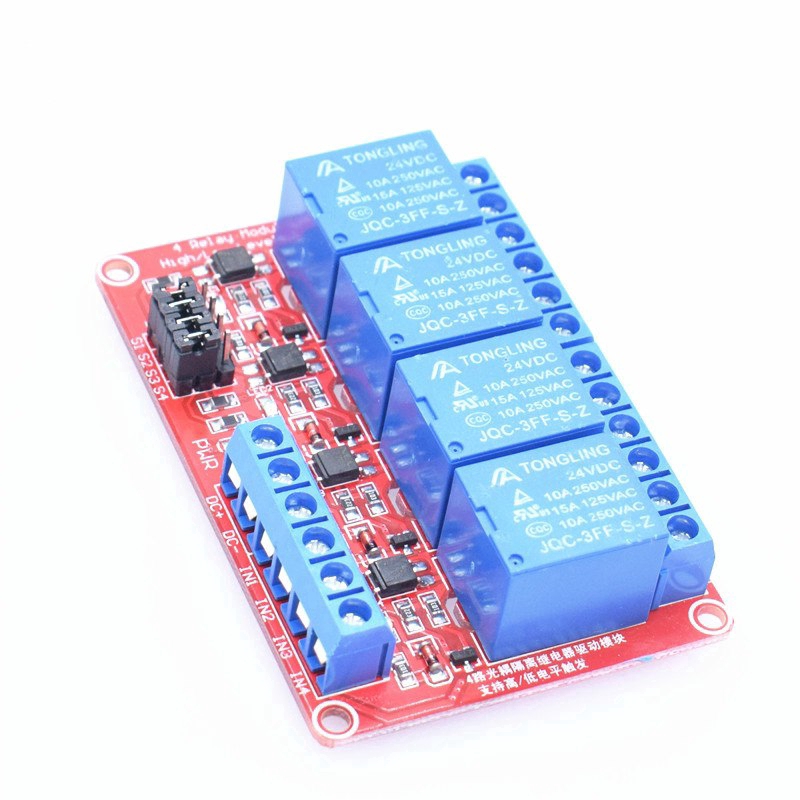

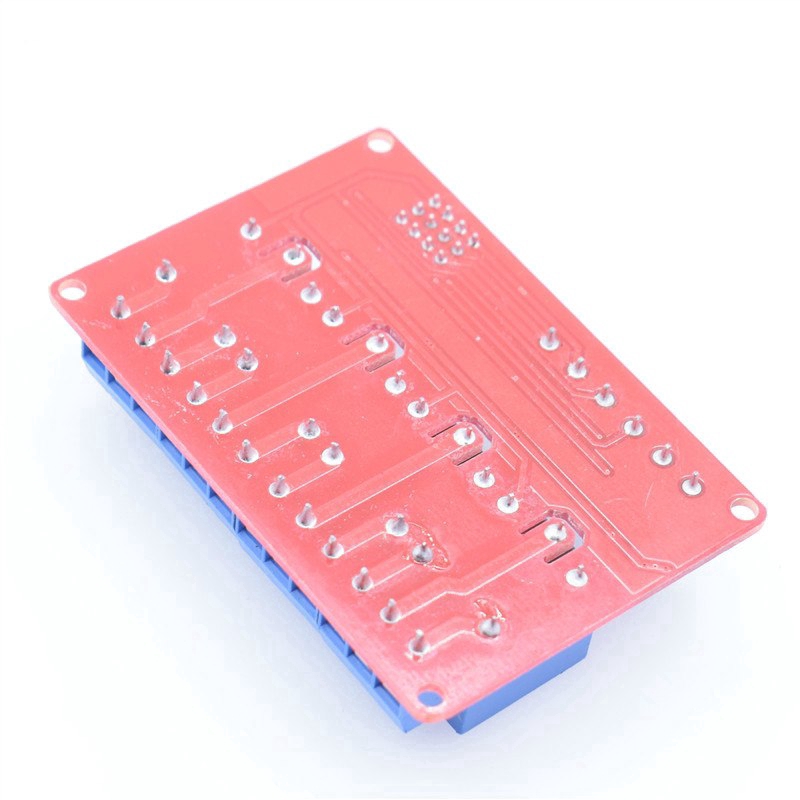

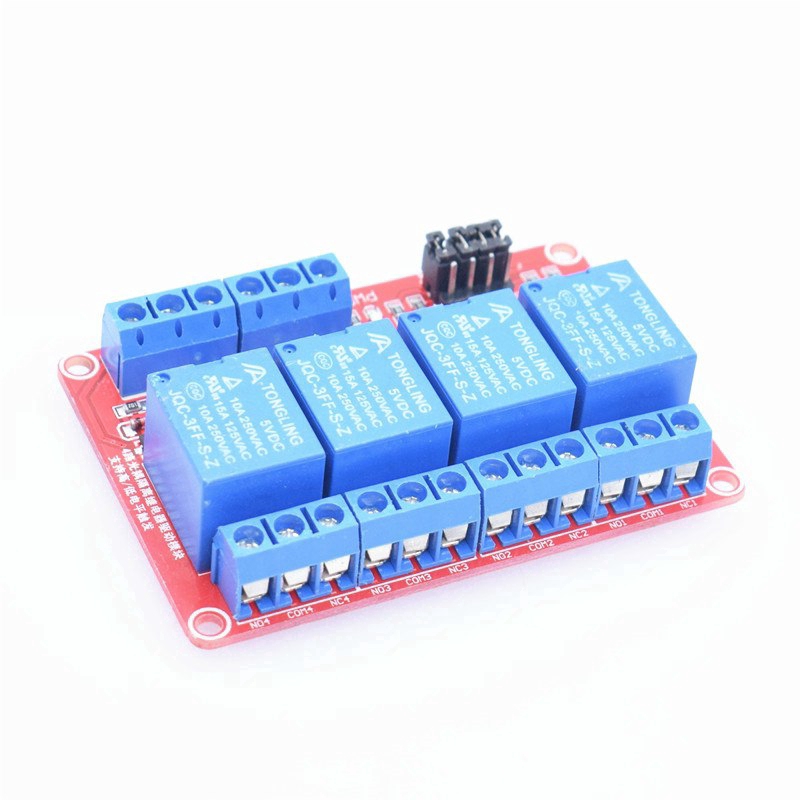

Hình ảnh sản phẩm
