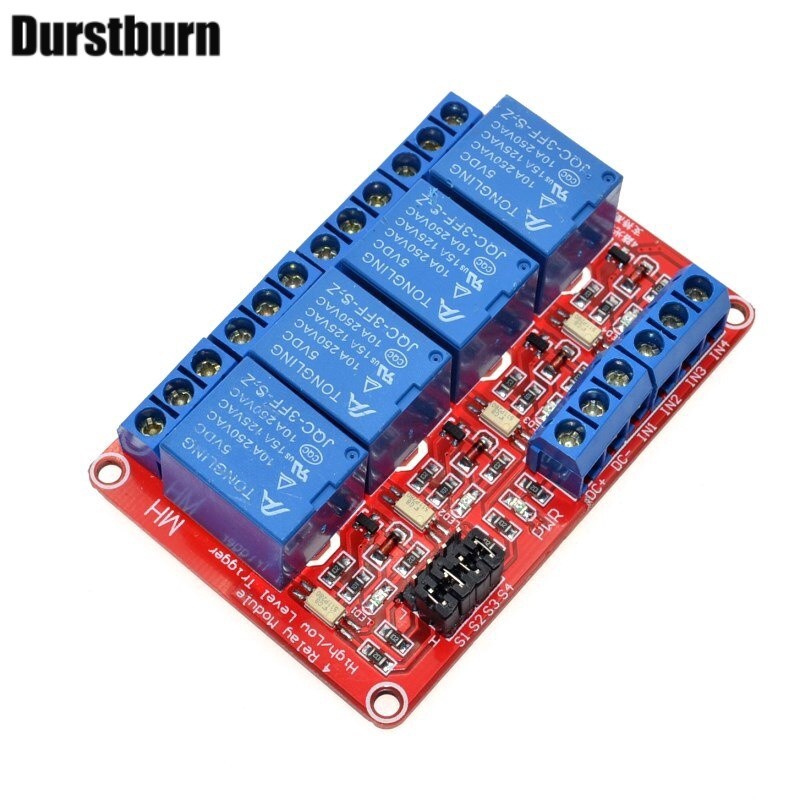

Giới thiệu Mô Đun Rơ Le 4 Kênh 5V 12V 24V
Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngàyMô Đun Rơ Le 4 Kênh 5V 12V 24V tiếp điện. Tấm chắn bảng mạch với hỗ trợ Optocoupler, hỗ trợ mức cao và mức thấp
Mô tả mô-đun:
1. Mô-đun sử dụng rơ le chính hãng chất lượng cao. Tải tối đa của giao diện thường mở: AC 250V / 10A, DC 30V / 10A;
2. SMD optocoupler cách ly, khả năng điều khiển mạnh mẽ và hiệu suất ổn định; kích hoạt cường độ điện 5mA;
3, Điện áp làm việc mô-đun là 5V, 12V, 24V để bạn lựa chọn;
4. Mỗi kênh của mô-đun có thể được kích hoạt bằng cách thiết lập mức cao hoặc thấp thông qua jumper;
5. Thiết kế chịu lỗi, ngay cả khi đường dây điều khiển bị hỏng, rơle sẽ không hoạt động;
6. Đèn báo nguồn (xanh), chỉ báo trạng thái rơ le 4 chiều (đỏ)
7. Thiết kế giao diện thân thiện với người dùng, tất cả các giao diện có thể được dẫn trực tiếp ra ngoài thông qua khối thiết bị đầu cuối, rất tiện lợi
8. Kích thước mô-đun: 73mm * 50mm * 18,5mm (chiều dài * chiều rộng * chiều cao)
9. Với 4 lỗ chốt cố định, lỗ 3,1mm, bước 67mm * 44,5mm
Giao diện mô-đun:
1. DC +: Nối vào cực dương của nguồn điện (điện áp tùy theo yêu cầu của rơ le, có các tùy chọn 5V.12V và 24V)
2. DC-: nối với cực âm của bộ nguồn
3. IN1-IN4: Theo cài đặt của từng kênh, rơ le tương ứng có thể được điều khiển để kích hoạt ở mức cao hoặc thấp.

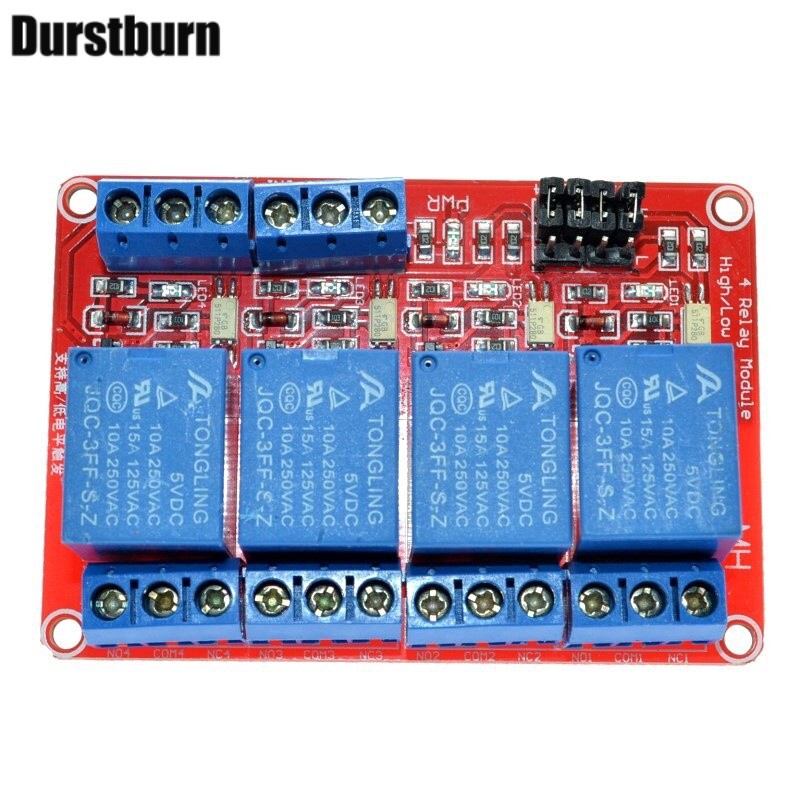

Đầu ra rơ le: Giao diện 12 dây, tất cả các giao diện có thể được kết nối trực tiếp và dẫn ra ngoài, thuận tiện cho người dùng

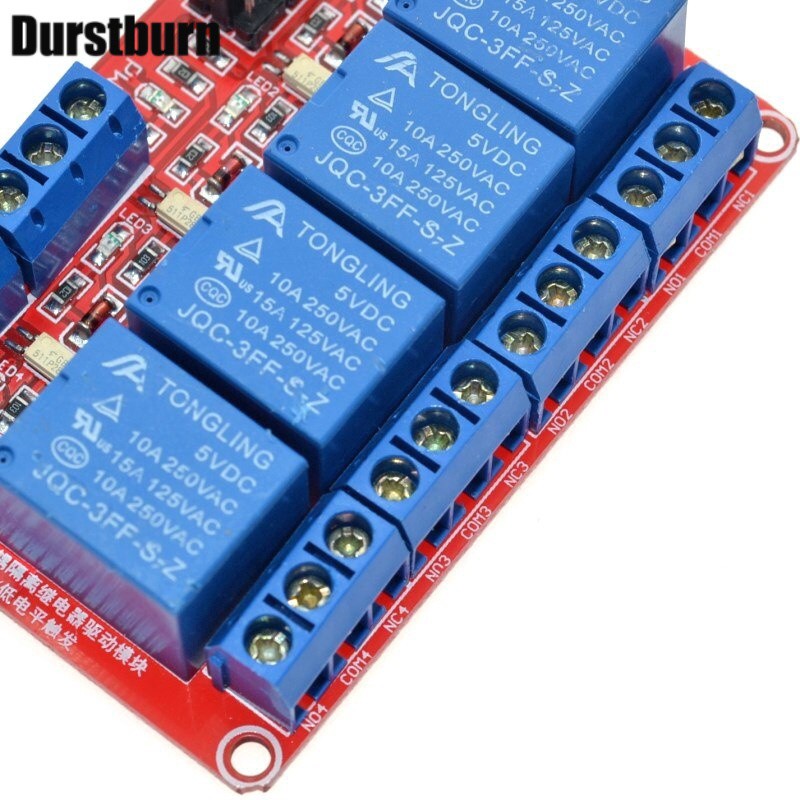

1. NO1 - NO4: rơle thường mở giao diện, rơle bị treo trước khi kéo vào, ngắn mạch đến COM sau khi kéo vào
2.COM1 - Giao diện chung chuyển tiếp COM4
3. NC1 - NC4: rơ le giao diện thường đóng, rơ le ngắn mạch với COM trước khi kéo vào và thả nổi sau khi kéo vào

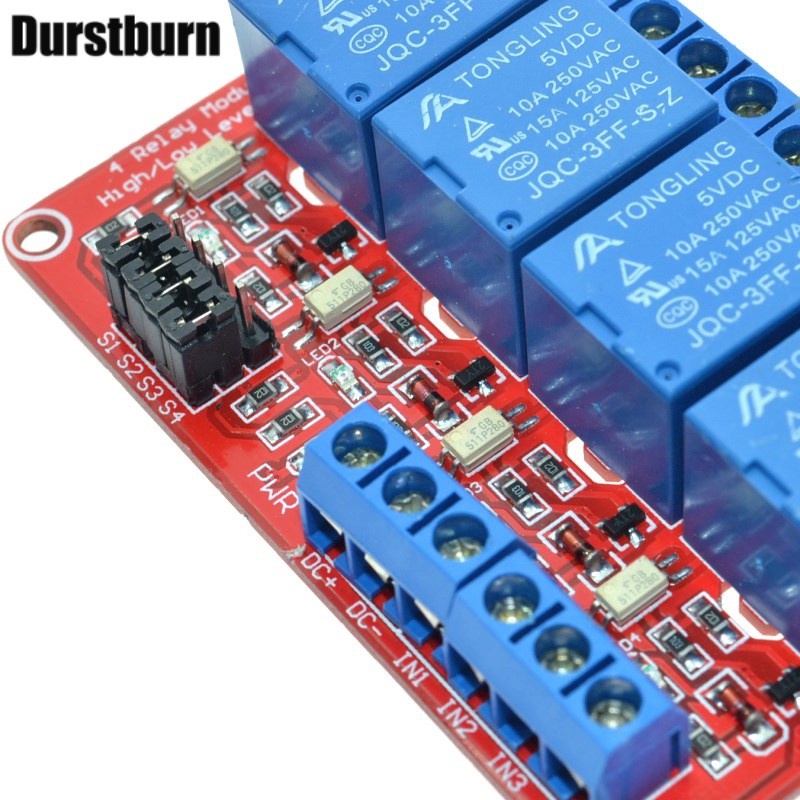

Thiết bị đầu cuối lựa chọn kích hoạt mức cao và thấp:
1. S1-S4 là lựa chọn kích hoạt mức cao và thấp của rơle 1 đến 4;
2. Khi ngắn mạch com và thấp, rơ le tương ứng được kích hoạt ở mức thấp, và khi ngắn mạch com và cao, nó được kích hoạt ở mức cao. Mức cao.
