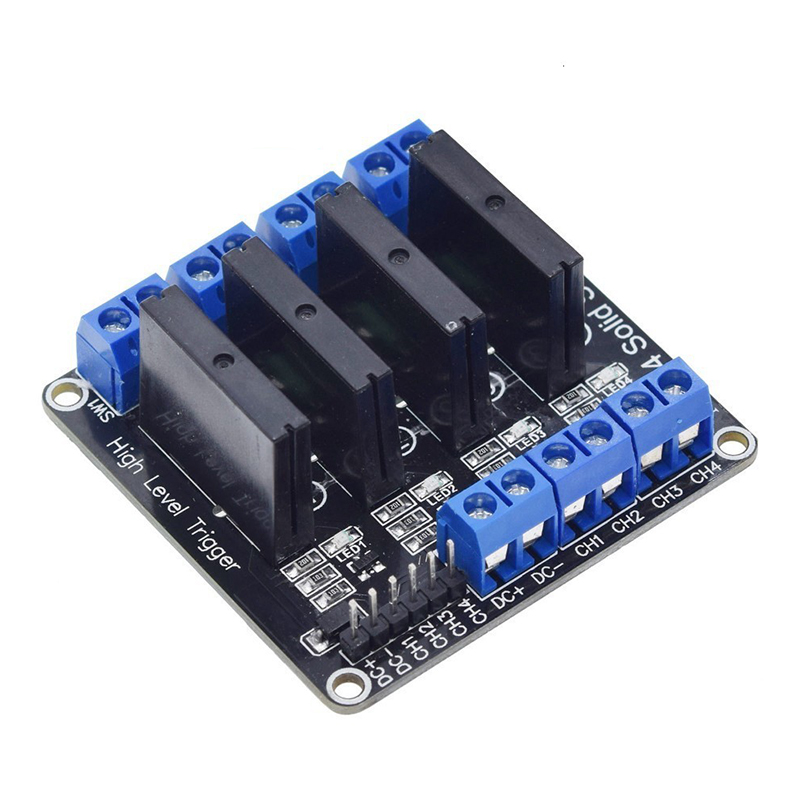

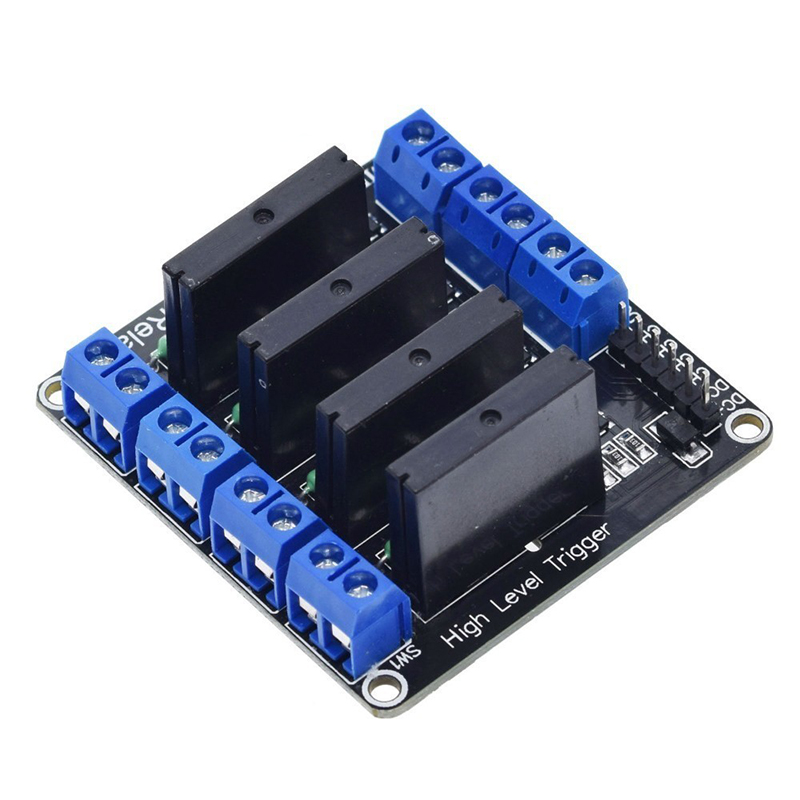

Giới thiệu Mô Đun Rơ Le 5V 4 Kênh OMRON SSR 250V 2A Cho Arduino
Mô tả:1. Rơ le trạng thái rắn Omron 5V 240V2A, đầu ra với cầu chì điện trở 240V2A.
2. Kích thước: 57 * 55 * 25 (chiều dài * chiều rộng * chiều cao)
3. Công suất đầu vào: 5V DC (160MA)
4. Đầu vào điều khiển tín hiệu điện áp:
(Bật Rơ le cấp thấp tiểu bang (0-2,5V ON)
(TẮT Rơ le cao trạng thái 3,3-5V)
5. Sẽ thuận tiện hơn khi kết nối đường điều khiển với tiêu đề chân 2,54CM và thiết bị đầu cuối KF301 màu xanh lam.
Giao diện mô-đun:
Phần đầu vào:
Dc +: kết nối với cực dương của nguồn điện (nguồn điện theo điện áp rơ le)
Dc-: kết nối với cực âm của nguồn điện
Ch1: 1 Thiết bị đầu cuối kích hoạt tín hiệu mô-đun Rơ le (khe hoạt động mức thấp có giá trị)
Ch2: Thiết bị đầu cuối kích hoạt tín hiệu mô-đun rơ le 2 chiều (kích hoạt mức thấp có giá trị)
Ch3: 3 thiết bị đầu cuối kích hoạt tín hiệu mô-đun rơ le (kết hoạt mức thấp có giá trị)
Ch4: Thiết bị đầu cuối kích hoạt tín hiệu mô-đun rơ le 4 chiều (kích hoạt mức thấp có giá trị)
Có nghĩa là mức cao và mức thấp:
Kích hoạt mức độ cao đề cập đến thực tế là có điện áp tích cực giữa đầu cuối kích hoạt tín hiệu (IN) và cực âm của nguồn điện. Thông thường, thiết bị đầu cuối tích cực của nguồn điện được kết nối với phương pháp kích hoạt đầu cuối-một phương pháp kích hoạt. Khi thiết bị đầu cuối kích hoạt có điện áp dương hoặc chạm đến kích hoạt Khi điện áp được áp dụng, rơ le sẽ đóng lại.
Kích hoạt mức thấp đề cập đến khi điện áp giữa thiết bị đầu cuối kích hoạt tín hiệu và cực âm của nguồn điện là OV, hoặc điện áp ở đầu cuối kích hoạt thấp hơn điện áp của cực dương của Nguồn điện. Khi điện áp đủ thấp để kích hoạt, rơ le sẽ bị đóng lại. Cực âm của nguồn điện được kết nối với chế độ kích hoạt đầu cuối-một chế độ kích hoạt, do đó rơ le được đóng lại.
Thông số điện:
Phiên bản điện áp Dòng tĩnh Dòng hoạt động Dòng điện áp kích hoạt Trigger
1 chiều 5V 0mA 13,8mA 0-2,5V 2mA
2 kênh 5V 0mA 26,8mA 0-2,5V 2mA
3 kênh 5V 0mA 37mA 0-2,5V 2mA
4 kênh 5V 0mA 48mA 0-2,5V 2mA
Hướng dẫn sản phẩm:
Nguồn cung cấp của mô-đun: nguồn điện phải là DC, và điện áp t phải phù hợp với điện áp của rơ le;
4 mô-đun điện tử trạng thái rắn đường
Nguồn điện áp: 5V 12V 24V 3-24V
Kích hoạt: kích hoạt mức cao / kích hoạt mức thấp
Điện áp tĩnh: 0 ma
Điện áp tải: 250 dòng tải vac: 2A
Dòng làm việc tối đa: 79,6mA tuổi thọ mô-đun: 10 triệu lần
Hình ảnh sản phẩm
