Mô Đun Rơ Le 6-30V Kèm Công Tắc Hẹn Giờ Chuyên Dụng

Giới thiệu Mô Đun Rơ Le 6-30V Kèm Công Tắc Hẹn Giờ Chuyên Dụng

Giới thiệu sản phẩm:
1. Điện áp hoạt động: 6--30V
2. Nguồn tín hiệu kích hoạt: Bộ kích hoạt mức cao (3.0 V-24 V), mặt đất tín hiệu và mặt đất hệ thống không thông thường, có thể tăng khả năng chống nhiễu
Hệ thống (vòng ngắn cũng có thể kết nối với mặt đất thông thường)
3. Công suất đầu ra: có thể điều khiển không quá DC 30V 5A AC hoặc 220 V thiết bị 5A
4. Cách ly Optocoupler: cải thiện khả năng chống nhiễu, sau khi cài đặt thông số, nó sẽ bộ nhớ mãi mãi
Cảnh báo: Tiếp điểm rơ le là sản xuất thụ động và điện; 1 kênh có chức năng điều khiển bật / tắt
Chế độ hoạt động:
P1: Sau khi tín hiệu được kích hoạt, rơ le nguồn đúng thời gian OP, sau đó tắt; trong thời gian OP sau hoạt động:
1) P1.1: tín hiệu bị kích hoạt lại không hiệu quả
2) P1.2: tín hiệu bị kích hoạt lại, bắt đầu lại lần nữa
3) P1.3: tín hiệu được kích hoạt một lần nữa, thiết lập lại; ngắt kết nối rơ le, ngừng thời gian
P2: cho tín hiệu kích hoạt, thời gian sau khi rơ le tắt rơ le CL thời gian rút lại nguồn OP; sau đó hẹn giờ, tắt rơ le
P3.1: cung cấp tín hiệu kích hoạt sau khi rơ le nguồn đúng thời gian OP, rơ le thời gian tắt CL; sau đó chu kỳ hoạt động phía trên tín hiệu tập hợp lại, rơ le tắt dừng thời gian; thời gian chu kỳ (LOP) có thể được thiết lập
P3.2: sau khi kết nối. không cần kích hoạt tín hiệu, rơ le nguồn đúng thời gian OP, rơ le thời gian tắt CL; sau đó chu kỳ hoạt động trên chu kỳ hẹn giờ (LOP) có thể được thiết lập
Q4: giữ chức năng của tín hiệu; nếu không có tín hiệu kích hoạt, thời gian sẽ bị hủy, rơ le sẽ được kết nối lại; khi tín hiệu biến mất, thời gian OP tắt rơ le; theo thời gian, nếu không có tín hiệu Một lần nữa, thời gian đã được xóa sạch
Khoảng thời gian:
0,1 s (tối thiểu) ~ 999 phút (tối đa) có thể điều chỉnh liên tục
Làm thế nào để chọn khoảng thời gian:
Trong lựa chọn chế độ giao diện cài đặt thông số và nhấn nút STOP để chọn thời gian
Xxx. nếu điểm thập phân ở một nơi nào đó, khoảng thời gian là s-1 999 s
Xx. x là nơi thập phân là mười, khoảng thời gian là 0,1 s 99,9 s-
X. x. x là điểm thập phân đều bật, khoảng thời gian là 1 phút-999 phút
Giới thiệu thông số: công suất OP theo thời gian, tắt thời gian CL, thời gian chu kỳ LOP (1-999 lần, "---" là chu kỳ không giới hạn)
Cách đặt thông số:
1. Đầu tiên hãy đảm bảo chế độ hoạt động rơ le
2. Theo chế độ rơ le hoạt động, giao diện chính (mô-đun nguồn sẽ nhấp nháy chế độ hoạt động hiện tại; chế độ tiêu chuẩn P1.1, sau đó vào giao diện chính); nhấn và giữ phím SET hai giây và sau đó looen vào chế độ giao diện lựa chọn; Bằng cách nhấn LÊN, XUỐNG phím để chọn cài đặt chế độ
(P1.1 ~ P4)
3. Sau khi chọn chế độ, nhấn set ngắn để đặt thông số tương ứng, sau đó thông số bạn muốn đặt sẽ nhấp nháy
(Cấp Nguồn trong thời gian; CL thời gian tắt nguồn; Thời gian ngắt chu kỳ LOP, "---" là chu kỳ không giới hạn); bằng cách LÊN, XUỐNG để đặt giá trị thông số, hỗ trợ nhấn và giữ

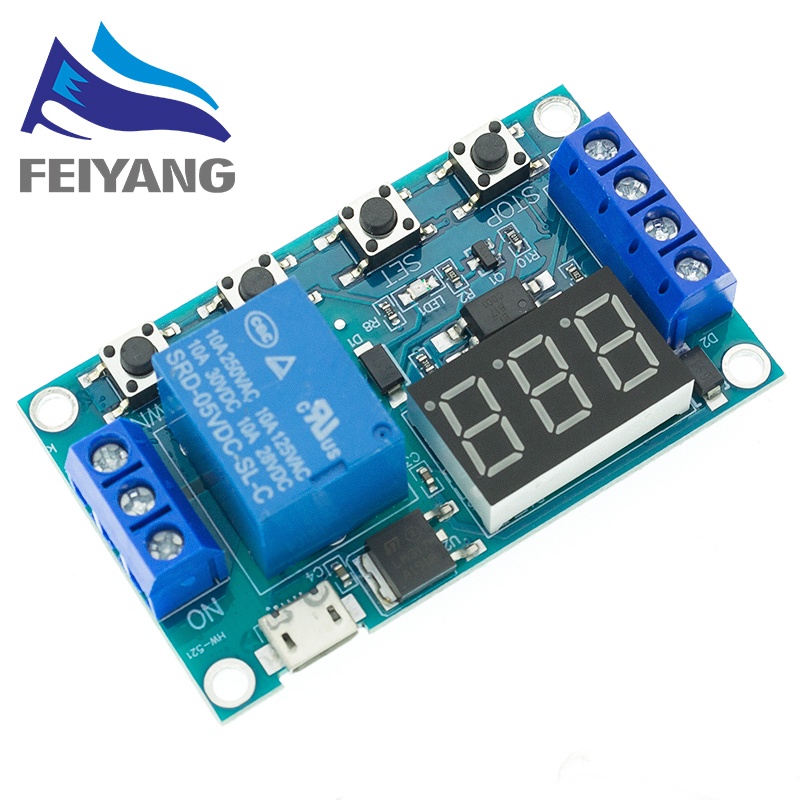

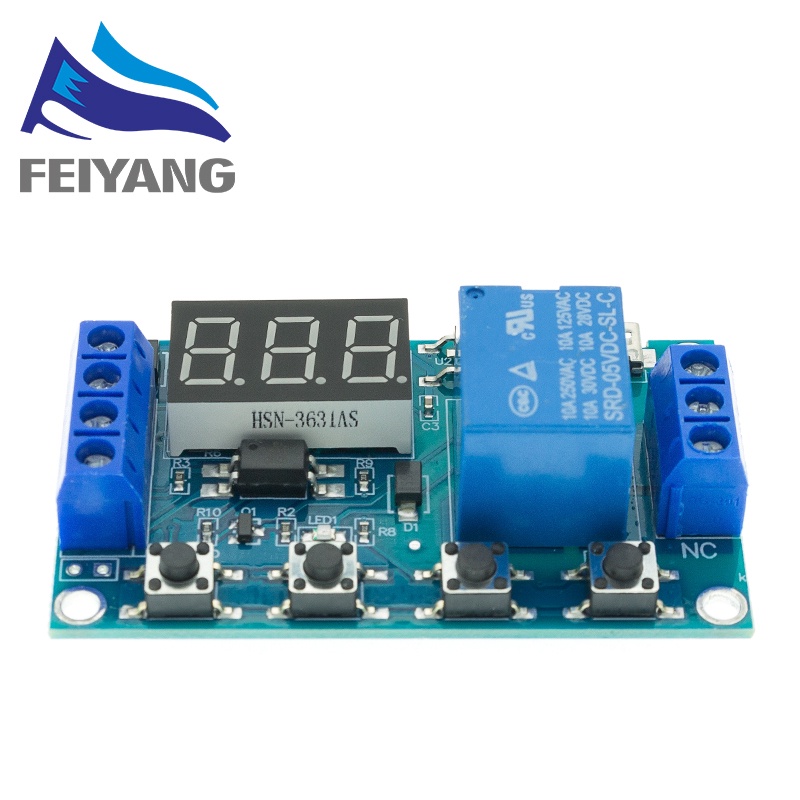

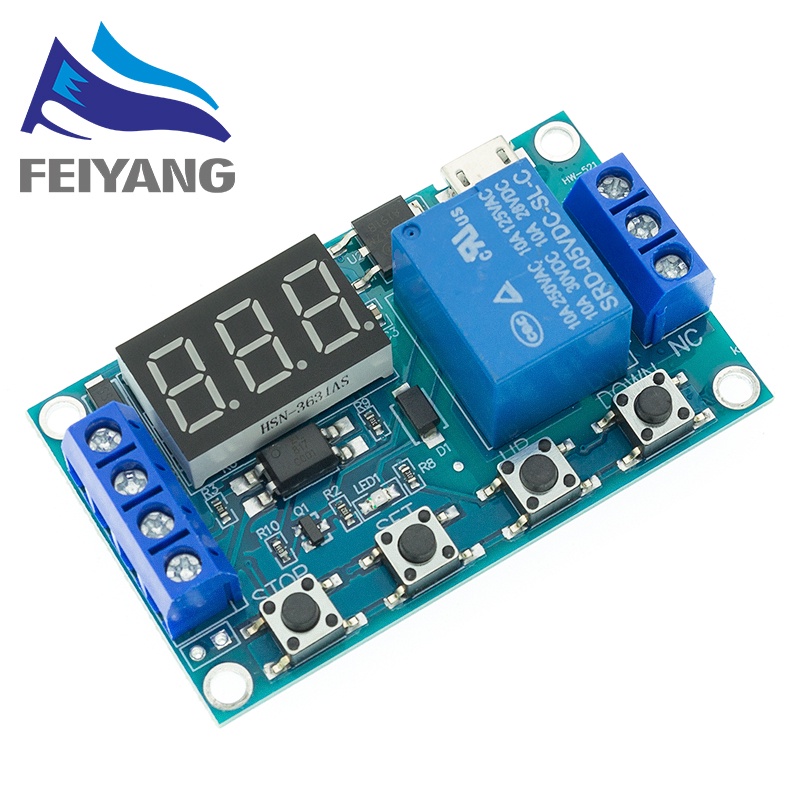

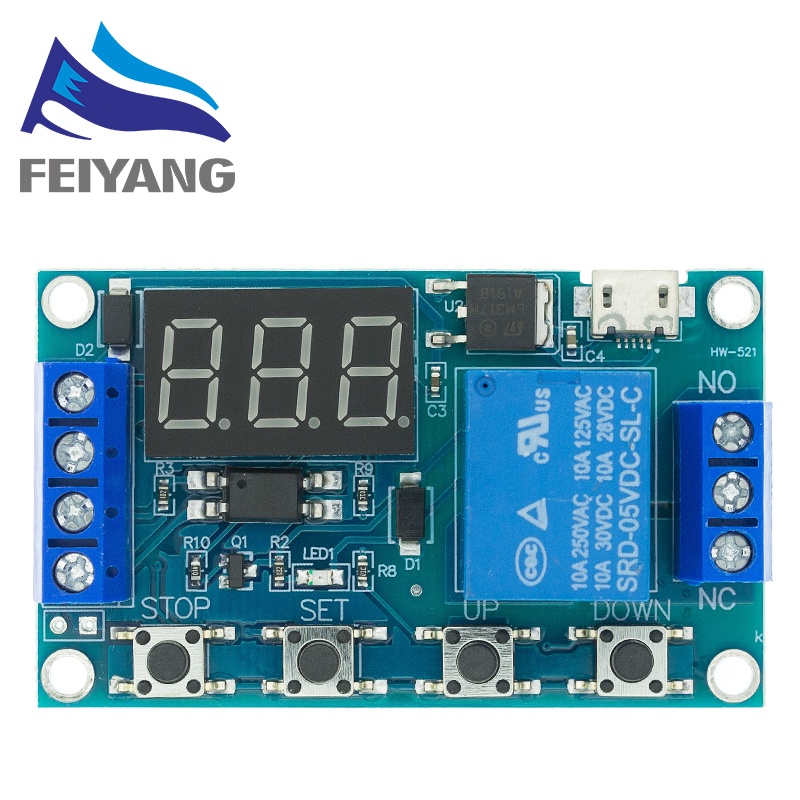

Hình ảnh sản phẩm
