Mô Đun Rơ Le 6-30V Kích Hoạt Hẹn Giờ Có Thể Điều Chỉnh

Giới thiệu Mô Đun Rơ Le 6-30V Kích Hoạt Hẹn Giờ Có Thể Điều Chỉnh

Mô-đun chuyển tiếp 6-30V Kích hoạt công tắc cho mạch thời gian trễ chu kỳ hẹn giờ có thể điều chỉnh
Thương hiệu mới và chất lượng cao
Vật liệu - Thành phần điện
Màu sắc - xem hình ảnh
Giới thiệu sản phẩm '
1. Điện áp hoạt động ' 6--30V
2. Nguồn tín hiệu kích hoạt - Bộ kích hoạt mức cao (3.0 V-24 V) , mặt đất tín hiệu và mặt đất hệ thống không phổ biến , có thể làm tăng hệ thống khả năng chống nhiễu ( ngắn mạch cũng có thể kết nối với mặt đất chung)
3. Công suất đầu ra " có thể điều khiển không quá đối với các thiết bị DC 30V 5A AC hoặc 220 V 5A
4. Optocoupler Isolation - cải thiện khả năng chống nhiễu , sau khi cài đặt thông số , nó sẽ bộ nhớ mãi mãi
Cảnh báo " Tiếp điểm rơ le là thụ động và sản xuất điện " 1 kênh có chức năng điều khiển bật / tắt 　
Chế độ hoạt động '
P1 " Sau khi tín hiệu được kích hoạt , bật rơ le nguồn trong thời gian OP , sau đó tắt 'trong khoảng thời gian OP sau khi hoạt động "
Tín hiệu 1) P1.1 " được kích hoạt lại không hiệu quả
Tín hiệu 2) P1.2 ' được kích hoạt lại , bắt đầu lại thời gian
Tín hiệu 3) P1.3 " được kích hoạt lại , đặt lại , ngắt kết nối rơ le , thời gian dừng
P2 ' đưa tín hiệu kích hoạt. thời gian sau khi tắt máy rơ le nguồn CL OP trong thời gian - sau đó hẹn giờ , tắt rơ le
P3.1 ' đưa ra tín hiệu kích hoạt sau khi rơ le nguồn bật trong thời gian OP, CL tắt máy cho rơ le thời gian - sau đó chu kỳ hoạt động trên chu kỳ tín hiệu gaive một lần nữa. tắt máy rơ le dừng thời gian ' thời gian chu kỳ ( có thể đặtLOP)
P3.2 " sau khi kết nối. không cần kích hoạt tín hiệu. bật nguồn cho thời gian OP, CL tắt máy cho rơle thời gian - sau đó chu kỳ hoạt động trên chu kỳ thời gian (LOP) có thể được thiết lập
Q4 'giữ chức năng của tín hiệu ' nếu không có tín hiệu kích hoạt , thời gian sẽ bị hủy. rơle vẫn kết nối ' khi tín hiệu biến mất. thời gian OP tắt rơ le trong thời gian , nếu Không có tín hiệu nữa. thời gian được xóa 　
Cho Khoảng thời gian "
0,1 giây (minimum) ~ 999 phút (maximum) có thể điều chỉnh liên tục
Cách chọn khoảng thời gian "
Trong việc lựa chọn chế độ giao diện đặt tham số và nhấn nút STOP để chọn thời gian
Xxx. nếu dấu thập phân ở một vị trí nào đó , khoảng thời gian cho là s-1 999 s
Xx. x là số thập phân là mười, cho khoảng thời gian là 0,1 s 99,9 s-
X. x. x là dấu thập phân đều bật. khoảng thời gian cho khoảng thời gian là 1 phút-999 phút
Tham số Giới thiệu " OP bật nguồn trong thời gian. tắt theo thời gian CL, LOP thời gian ( 1-999 lần , " --- " là chu kỳ không giới hạn)
Cách đặt tham số '
1. Trước tiên , hãy đảm bảo chế độ vận hành rơ le
2. Theo chế độ chuyển tiếp hoạt động , giao diện chính ( mô-đun nguồn sẽ nhấp nháy chế độ hoạt động hiện tại - chế độ tiêu chuẩn P1.1 , sau đó vào giao diện chính) ' nhấn và giữ SET trong hai giây và sau đó nhập giao diện lựa chọn Chế độ ” bằng cách nhấn LÊN , XUỐNG để phím chọn cài đặt chế độ (P1.1 ~ P4)
3. Sau khi chọn chế độ , nhấn set ngắn để đặt tham số tương ứng , sau đó thông số bạn muốn đặt sẽ nhấp nháy (OP cấp nguồn kịp thời - CL tắt nguồn trong thời gian " thời

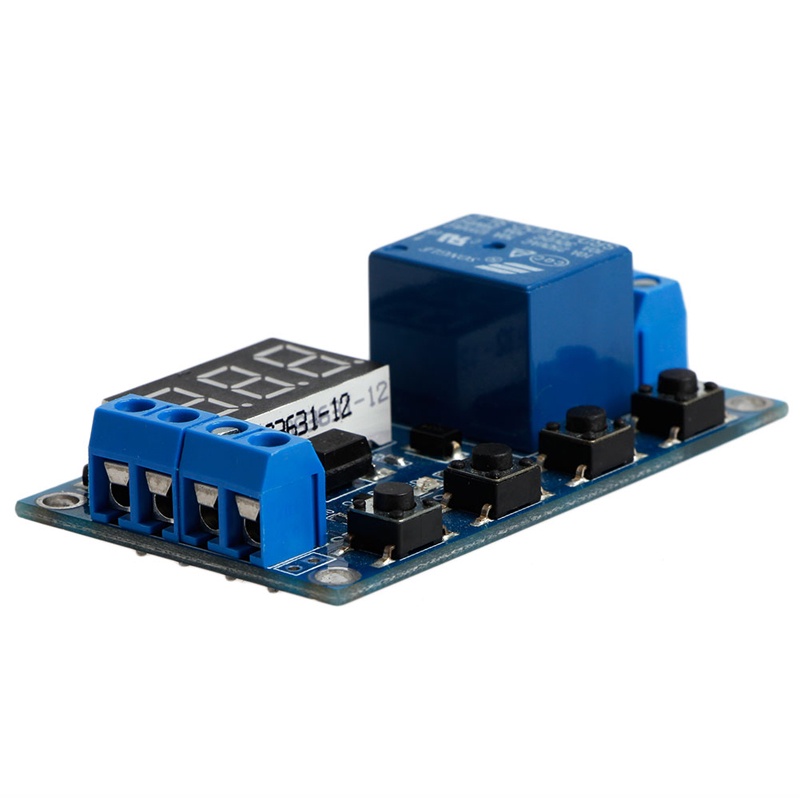

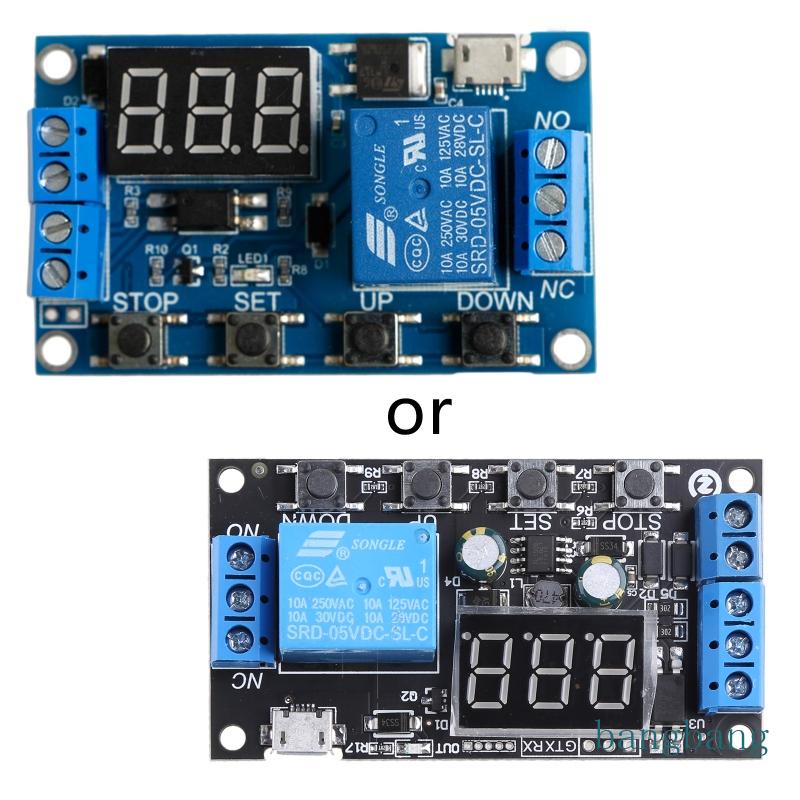

Hình ảnh sản phẩm
