Mô đun rơ le 8 Kênh 5V 12V với khiên chắn cách ly quang

Giới thiệu Mô đun rơ le 8 Kênh 5V 12V với khiên chắn cách ly quang

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô đun rơle 8 Kênh 5V 12V với khiên chắn cách ly quang PIC AVR MCU DSP ARM

Mô-đun đầu ra rơle 8 chiều, tiếp điểm đầu ra rơle tối đa 250V 10A. Các dây tín hiệu đầu vào IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 hoạt động ở mức thấp. Đầu cuối đầu vào nguồn điện VCC, GND, có thể chuyển tiếp đầu vào nguồn điện rơle cấp nguồn riêng của JD-VCC.

Đặc điểm:
Sử dụng rơ le dòng điện cao, AC250V 10A DC30V 10A
Liên kết với một số hệ thống dây điện độc lập, an toàn và đáng tin cậy
Giao diện tiêu chuẩn, có thể nối dài với bảng mạch mở rộng
Kèm theo các lỗ ốc vít cố định để dễ dàng lắp đặt
Thích hợp cho nhiều nền tảng như 51 / AVR / MCU / ARM

Mô tả mô-đun:
1. Mô-đun này tuân thủ các tiêu chuẩn an toàn quốc tế, khu vực điều khiển và khu vực tải có các khe cách ly;
2. Sử dụng thiết kế bảng mạch FR-4 hai mặt, sản xuất bản vá cao cấp;
3. Sử dụng điều khiển rơ le chính hãng;
4. Có đèn tín hiệu rơle, đế hít sáng, tắt đèn khi ngắt kết nối;
5. Khi tín hiệu đầu cuối đầu vào có tín hiệu mức thấp, đầu cuối chung và đầu cuối thường mở sẽ được bật;
6. Rơle có thể kiểm soát trực tiếp các thiết bị khác nhau và tải;
7. Có 8 tiếp điểm thường mở và 8 tiếp điểm thường đóng;
8. Thiết bị đầu cuối KF301 màu xanh lam thuận tiện hơn để kết nối với dây điều khiển.

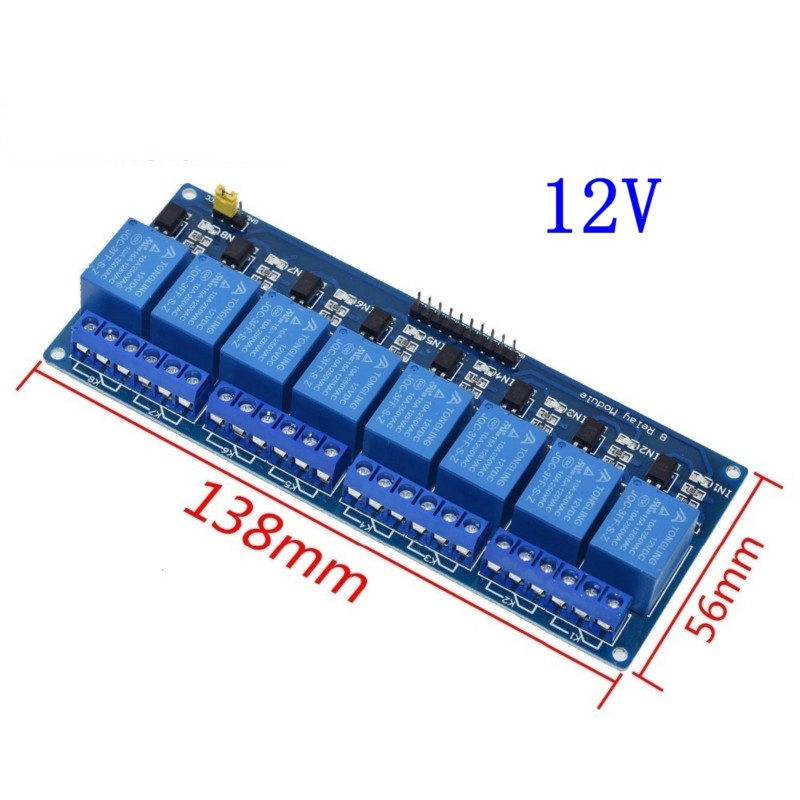

9. Kích thước mô-đun: 138m * 56mm * 18.5mm (chiều dài * rộng * cao), khối lượng tịnh: 120g
10. Sản phẩm với 4 lỗ chốt cố định, lỗ 3.1mm, khoảng cách 131mm * 49.5mm
11. Thành phẩm đã vượt qua 100% kiểm tra chức năng và độ ổn định

Giao diện mô-đun:
1. VCC: Kết nối với cực dương của nguồn điện 12V
2. GND: Kết nối cực âm của nguồn điện 12V
3. IN1-IN8: Đầu cuối kích hoạt tín hiệu, hoạt động ở mức thấp

Đầu ra rơ le: Giao diện 12 dòng điện, tất cả các giao diện có thể kết nối trực tiếp để tạo điều kiện cho bạn dễ truy cập

1. NO1-- NO8: Giao diện rơle thường mở, rơle bị treo trước khi hút, ngắn mạch với COM sau khi hút
2. COM1-- Giao diện chung chuyển tiếp COM8
3. NC1-- NC8: Giao diện rơle thường đóng, ngắn mạch với COM trước khi kéo rơ le vào và phao sau khi hút


Trước khi mua hàng:
1. Tất cả các sản phẩm đều có sẵn hàng, và chúng tôi sẽ gửi hàng trong thời gian sớm nhất có thể khi chúng tôi nhận được đơn đặt hàng.
2. Quý khách vui lòng đọc mô tả sản phẩm, nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại liên hệ với chúng tôi.

Sau khi mua hàng:
1. Nếu bạn hài lòng, vui lòng cho chúng tôi lời khen 5 sao.
2. Vui lòng liên hệ với chúng tôi trước khi bạn sẽ đánh giá xấu cho chúng tôi. Chúng tôi rất sẵn lòng giải quyết các vấn đề cho bạn.
Nếu bạn nhận được sản phẩm bị lỗi, vui lòng liên hệ với chúng tôi ngay khi có thể với hình ảnh hoặc video sản phẩm.

#5V #12V #8 #Channel #Relay #Module #Shield #With #Optocoupler #8 #Way #Relay #Board #PIC #AVR #MCU #DSP

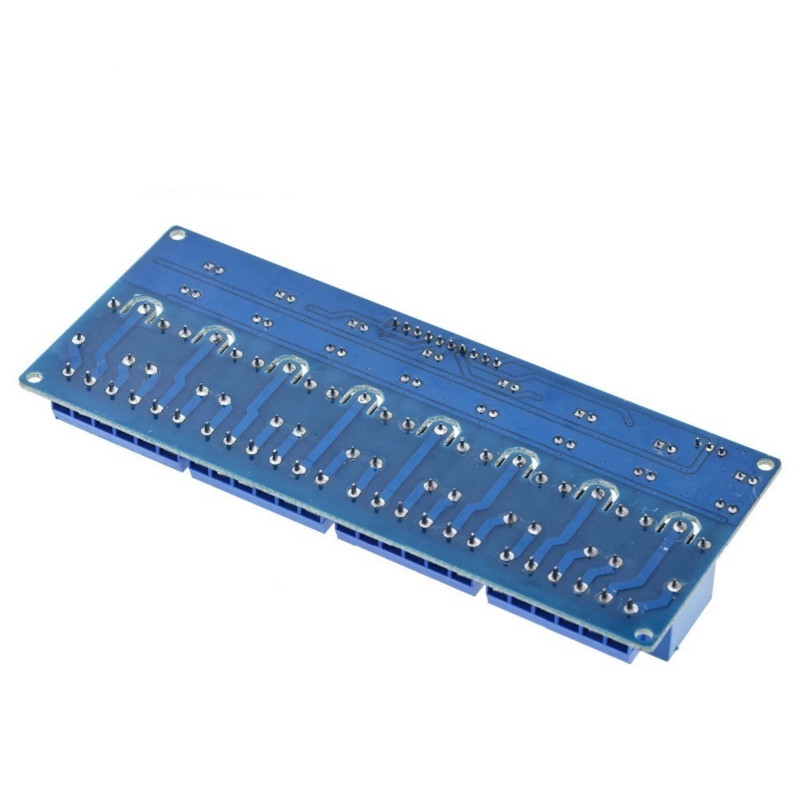

Hình ảnh sản phẩm
