Mô Đun Rơ Le 8 Kênh 5V AVR / 51 / PIC PLC Kèm Bộ Điều Khiển Chuyên Dụng

Giới thiệu Mô Đun Rơ Le 8 Kênh 5V AVR / 51 / PIC PLC Kèm Bộ Điều Khiển Chuyên Dụng

Mô-đun rơ le 8 kênh

Đặc điểm:
Sử dụng rơ le dòng cao, AC250V 10A DC30V 10A
Liên hệ với một số dây điện độc lập, an toàn và đáng tin cậy
Giao diện tiêu chuẩn, có thể được mở rộng trong nhiều bảng phát triển khác nhau
Với các lỗ vít cố định để dễ dàng lắp đặt
Thích hợp cho nhiều nền tảng như 51 / AVR / AVR / ARM

Mô tả mô-đun:
1, mô-đun tuân thủ các tiêu chuẩn an toàn quốc tế, khu vực kiểm soát tải và bể cách ly khu vực;
2, sử dụng thiết kế bảng mạch FR-4 hai mặt, quy trình sản xuất chip cao cấp;
3, sử dụng điều khiển rơ le đích thực âm nhạc lỏng lẻo;
4, với hướng dẫn rơ le, kéo ra, ngắt kết nối không sáng bóng;
5, đầu vào tín hiệu có tín hiệu thấp, thường bắt đầu bằng một thiết bị đầu cuối thông thường sẽ được bật;
6, rơ le có thể điều khiển các thiết bị khác nhau và tải trọng;
7, 8 và 8 thường mở tiếp xúc thường đóng;
8, thiết bị đầu cuối KF301 màu xanh lam đến đường điều khiển thuận tiện hơn.
9, Kích thước mô-đun: 138m * 56mm * 18,5mm (L * W * H), Trọng lượng: 120g
10 với 4 lỗ bu lông cố định, lỗ 3.1mm, cao 131mm * 49,5mm
11, hoàn thành bằng kiểm tra 100% chức năng và kiểm tra độ ổn định
Hai giao diện mô-đun:
1, VCC: Nguồn điện 5V được kết nối với cực dương
2, GND: Nguồn điện 5V được kết nối với âm
3, IN1-IN8: kích hoạt tín hiệu, hoạt động thấp
Đầu ra rơ le: giao diện 12 dòng, giao diện có thể được kết nối trực tiếp với tất cả các dây dẫn, thân thiện với người dùng
1, NO1 - NO8: thường mở giao diện rơ le, rơ le trước khi vacant sau khi kéo ngắn với COM
2, COM1 - Giao diện chung rơ le COM8
3, NC1 - NC8: thường đóng lại giao diện rơ le đóng ngắn với COM trước, sau khi kéo vacant

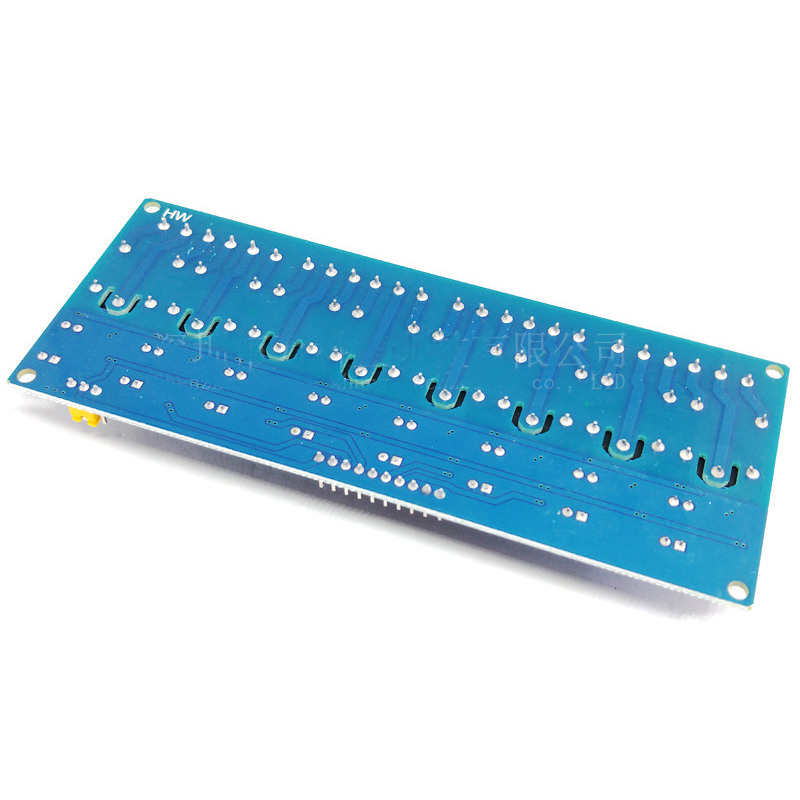

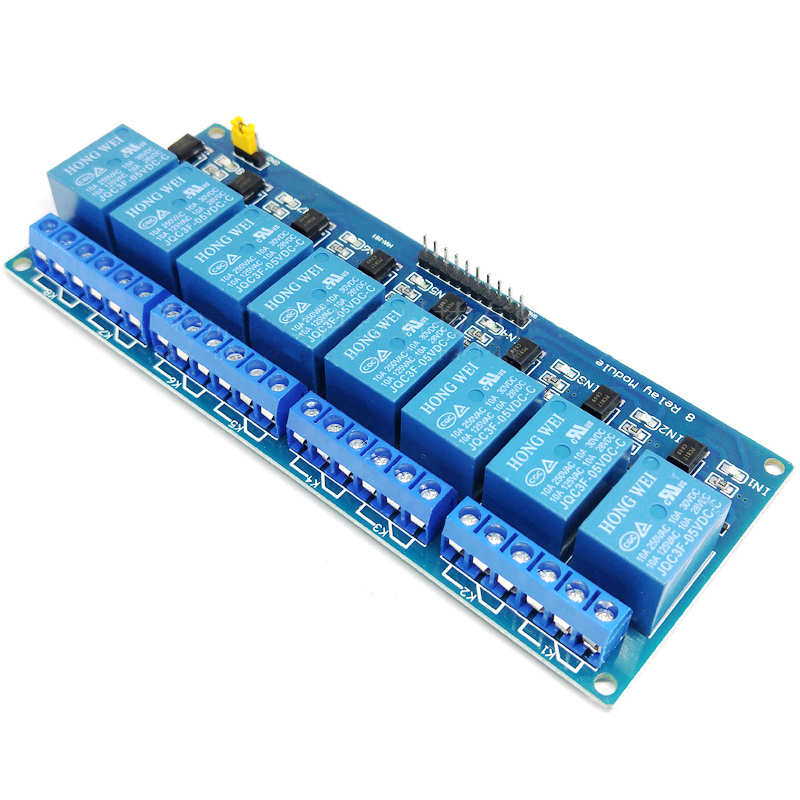

Hình ảnh sản phẩm
