Mô Đun Rơ Le Cách Ly Quang 4 Kênh 12V

Giới thiệu Mô Đun Rơ Le Cách Ly Quang 4 Kênh 12V

Mô-đun chuyển tiếp 12V 4 kênh với cách ly Optocoupler Hỗ trợ bộ kích hoạt thấp thấp
Đặc điểm:
1. Tải trọng tối đa: AC 250V / 10A, DC30V / 10A
2. Cách ly optocoupler SMD, khả năng lái xe mạnh mẽ, hiệu suất ổn định; kích hoạt dòng điện 5mA
3. điện áp mô-đun 12V
4. mỗi mô-đun kênh có thể được đặt cao hoặc thấp được kích hoạt bởi jumper
5. thiết kế dung sai lỗi, ngay cả khi đường điều khiển bị hỏng, rơ le sẽ không hoạt động
6. chỉ báo nguồn (màu xanh lá cây), 4 chỉ báo trạng thái rơ le (đỏ)
7. thiết kế giao diện thân thiện với người dùng, tất cả các giao diện có sẵn thông qua các dây dẫn kết nối trực tiếp dây điện, rất tiện lợi

Cổng mô-đun:
1. Dc +: dành cho nguồn điện DC tích cực
2. Dc-: dành cho nguồn điện DC âm
3. In1: Kênh 1 thiết bị đầu cuối kích hoạt tín hiệu
4. In2: Kênh 2 đầu cuối kích hoạt tín hiệu
5. In3: Kênh 3 đầu cuối kích hoạt tín hiệu
6. In4: Kênh 4 đầu cuối kích hoạt tín hiệu

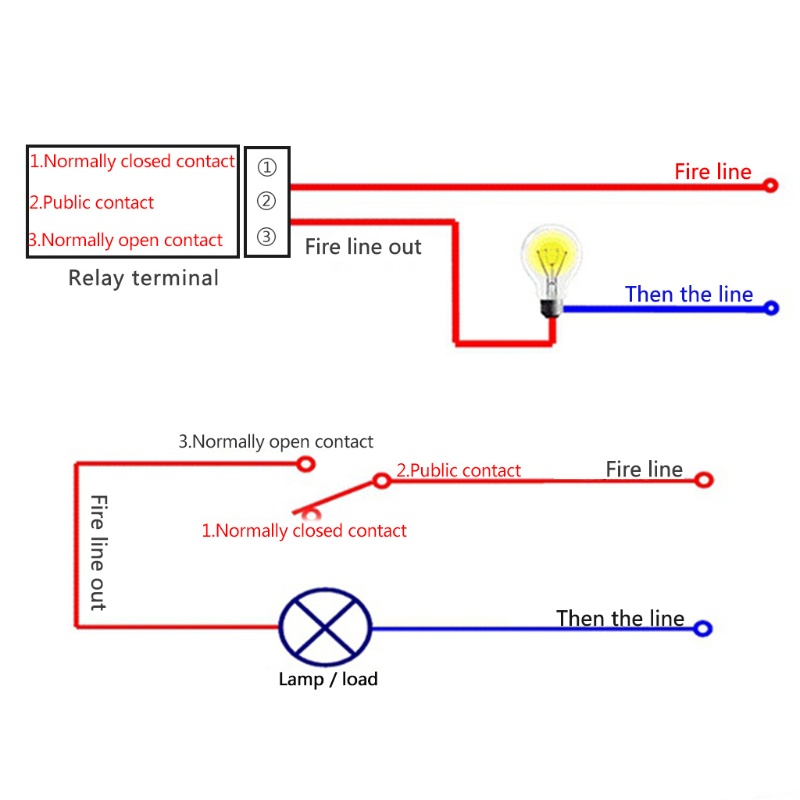

Đầu ra rơ le:
1. Nc1: Kênh 1 rơ le thường đóng chốt.
2. Com1: Kênh 1 chân phổ biến rơ le.
3. Số 1: Kênh 1 rơ le thường mở pin.
4. Nc2: Kênh 2 rơ le thường đóng chốt.
5. Com2: Ghim thông thường rơ le kênh 2.
6. Số 2: Kênh 2 rơ le thường mở pin.
7. Nc3: Kênh 2 rơ le thường đóng pin.
8. Com3: pin thông thường rơ le kênh 2.
9. Số 3: Kênh 2 rơ le thường mở pin.
10. Nc4: Kênh 2 rơ le thường đóng pin.
11. Com4: pin thông thường rơ le kênh 2.
12. Số 4: Kênh 2 rơ le thường mở pin.
Tùy chọn Trigger Cao và Thấp:

1. S1: Đây là công tắc tùy chọn cho kênh 1 rơ le.
2. S2: Đây là công tắc tùy chọn cho rơ le kênh 2.
3. S3: Nó là công tắc tùy chọn cho kênh 3 rơ le.
4. S4: Đây là công tắc tùy chọn cho kênh 4 rơ le

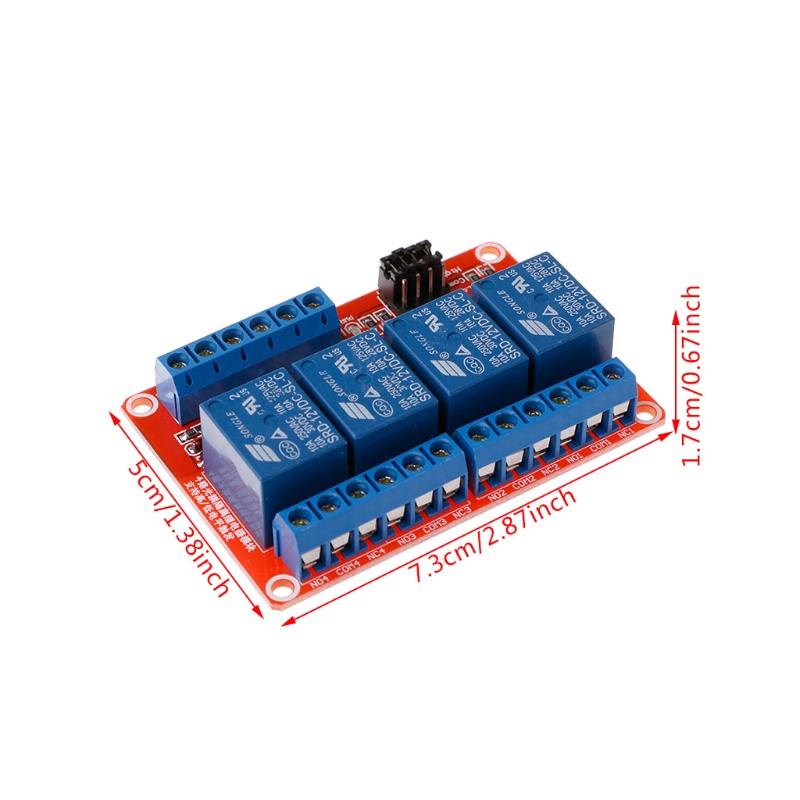

Kích thước: 7,3x5x1,7cm / 2,87x1,38x0,67 inch
Số lượng: 1
Ghi chú:
Xin vui lòng cho phép sai số 1-3mm do đo lường thủ công.
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của sản phẩm. Cảm ơn bạn!

Gói hàng bao gồm:
1 Pc x Mô-đun chuyển tiếp

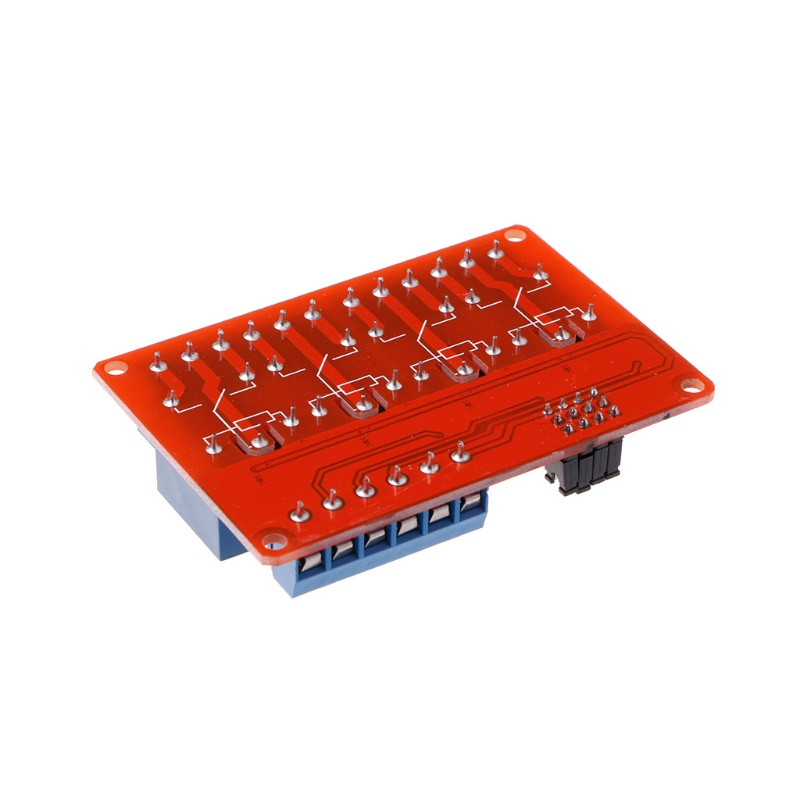

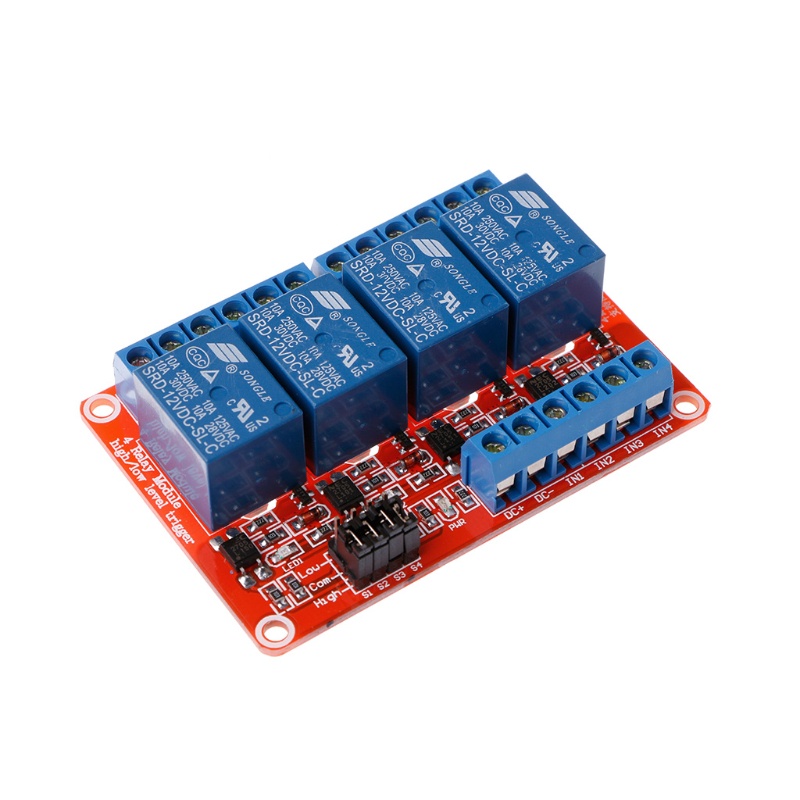

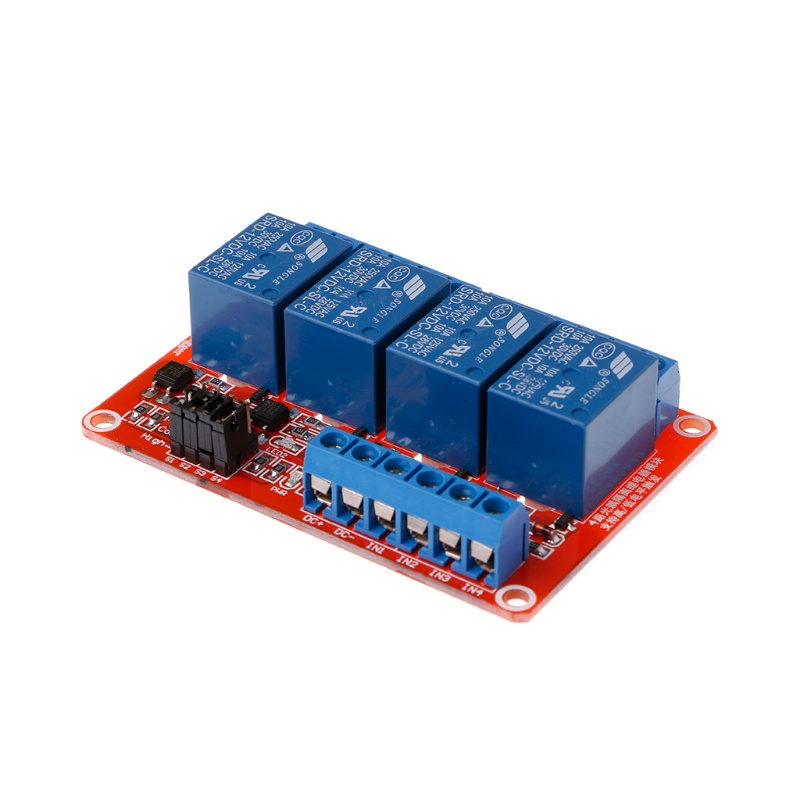

Hình ảnh sản phẩm
