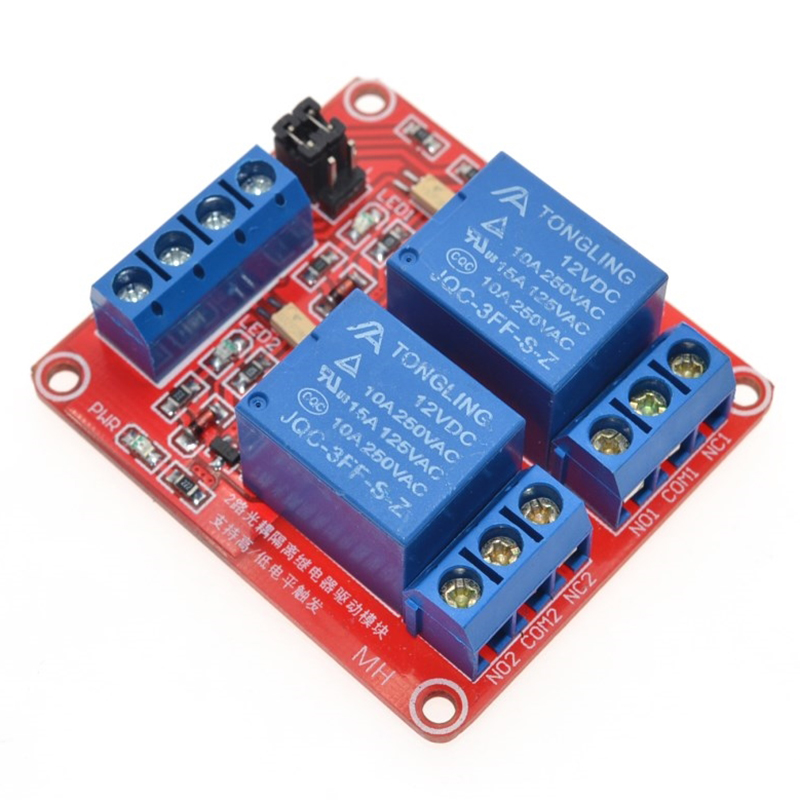

Mô Đun Rơ Le Cách Ly Quang DC 12V 2 Kênh H / L Cho Arduino
Mô tả ngắn
Dụng cụ và thiết bị tiện ích > Dụng cụ điện và thiết bị lớn > Ống thăng bằng & bánh xe đo > Mô Đun Rơ Le Cách Ly Quang DC 12V 2 Kênh H / L Cho Arduino
- Giao hàng toàn quốc
- Được kiểm tra hàng
- Thanh toán khi nhận hàng
- Chất lượng, Uy tín
- 7 ngày đổi trả dễ dàng
- Hỗ trợ xuất hóa đơn đỏ
Giới thiệu Mô Đun Rơ Le Cách Ly Quang DC 12V 2 Kênh H / L Cho Arduino
Mô tả mô-đun '1.Mô-đun sử dụng rơ le chất lượng cao, tải giao diện thường mở: AC 250V / 10A, DC 30V / 10A;2.Áp dụng cách ly optocoupler SMD, khả năng lái xe mạnh mẽ, hiệu suất ổn định; kích hoạt hiện tại 5mA;3.Điện áp làm việc của mô-đun là 12V;4.Mô-đun có thể được kích hoạt bởi jumper để đặt mức cao hoặc thấp;5.Thiết kế chống lỗi, ngay cả khi đường điều khiển bị hỏng, rơ le sẽ không hoạt động;6.Chỉ báo nguồn (xanh lá cây), chỉ báo trạng thái rơ le (đỏ)7.Thiết kế giao diện nhân văn, tất cả các giao diện có thể được kết nối trực tiếp thông qua khối thiết bị đầu cuối, rất tiện lợi8.Kích thước mô-đun: 50mm * 41mm * 18,5mm (chiều dài * chiều rộng * chiều cao)9.Có 4 lỗ bu lông cố định, lỗ là 3,1mm, khoảng cách là 44,5mm * 35,5mmGiao diện mô-đun '1.Dc +: kết nối với cực dương của nguồn điện (điện áp theo yêu cầu của rơ le, có các tùy chọn 5V.9V.12V và 24V)2.Dc- 'Kết nối với cực âm của nguồn điện3.Thiết bị đầu cuối kích hoạt tín hiệu IN1: 1, bạn có thể đặt mức cao hoặc thấp để điều khiển rơ le đóng3.In2: Thiết bị đầu cuối kích hoạt tín hiệu 2 chiều, bạn có thể đặt mức cao hoặc thấp để điều khiển rơ le đóngĐầu ra rơ le '1.No1: 1 rơ le giao diện thường mở, rơ le bị treo trước khi đóng và ngắn đến COM1 sau khi đóng2.Com1: 1 giao diện chung rơle3.Nc1: Rơ le 1 chiều giao diện thường đóng, ngắn mạch với COM1 trước khi đóng rơ le và treo sau khi đóng4.No2: Rơ le 2 chiều giao diện thường mở, rơ le bị treo trước khi đóng và ngắn đến COM2 sau khi đóng5.Com2: 2 rơle giao diện chung6.Nc2: Rơ le 2 chiều giao diện thường đóng, đoản mạch với COM2 trước khi đóng rơ le và treo trong không khí sau khi đóngThiết bị đầu cuối lựa chọn kích hoạt mức cao và thấp:1.S1 là lựa chọn kích hoạt mức cao và thấp của 1 rơ le;2.S2 là lựa chọn kích hoạt mức cao và thấp của 2 rơ le;3.Khi com và thấp bị chập, rơ le tương ứng được kích hoạt ở mức thấp và khi com bị chập với mức cao, nó được kích hoạt ở mức caoHình ảnh sản phẩm
