Mô Đun Rơ Le Hẹn Giờ 6-30V Chuyên Dụng

Giới thiệu Mô Đun Rơ Le Hẹn Giờ 6-30V Chuyên Dụng

Mô-đun chuyển tiếp 6-30V Công tắc kích hoạt Thời gian trễ Mạch hẹn giờ Chu kỳ có thể điều chỉnh

Tính năng sản phẩm '
1. Nguồn điện áp rộng (6 ~ 30V) hỗ trợ nguồn điện micro USB 5.0V. dễ sử dụng '
2. Giao diện rõ ràng và đơn giản , mạnh mẽ , dễ hiểu , đáp ứng hầu hết mọi nhu cầu của bạn '
3. Có chức năng dừng phím (STOP key), với tính năng bảo vệ phân cực ngược. phân cực ngược không cháy '
4. Tăng chế độ ngủ , nó cho phép mà không cần bất kỳ hoạt động nào trong vòng 5 phút , tự động tắt màn hình 'bất kỳ phím nào để đánh thức '
5. Bạn có thể đặt các thông số OP, CL, LOP khác nhau , độc lập với nhau , đã được lưu '
6. Tất cả các thông số thiết lập được lưu tự động tắt nguồn .
Thông số sản phẩm '
1 " Điện áp hoạt động " 6--30V hỗ trợ nguồn điện micro USB 5.0V
2 " Nguồn kích hoạt " tín hiệu kích hoạt cao (3.0V-24V) không có hệ thống nối đất chung để cải thiện khả năng chống nhiễu của hệ thống ( cũng như tự tắt điểm chung)
3 " Khả năng đầu ra - Bạn có thể điều khiển DC hoặc AC trong vòng 30v 5A trong vòng 220v5A
4 ' Dòng tĩnh lặng ' Dòng hoạt động 20mA ' 50mA
5 " Phạm vi thời gian " 0,1 giây -999 phút có thể điều chỉnh liên tục "
6 ' Tính khả dụng ' hơn 10 triệu lần '
Nhiệt độ làm việc ' -40-85 độ C '
Kích thước * 6,2 * 3,8 * 1,7cm
7'với cách ly optocoupler. tăng cường khả năng chống nhiễu. bảng mạch cấp công nghiệp , thiết lập các thông số sau khi bộ nhớ mất điện mãi.
Lưu ý đặc biệt - Các đầu ra rơle là tiếp điểm thụ động. đầu ra không sạc để kiểm soát vai trò ngắt dòng .
Hướng dẫn sử dụng sản phẩm '
Chế độ hoạt động '
P1 “ Sau khi tín hiệu kích hoạt , rơle được chuyển thời gian OP , và sau đó ngắt kết nối “ trong thời gian OP , như sau
P1.1 " Tín hiệu không hợp lệ được kích hoạt lại
P1.2 ' Tín hiệu định thời lại được kích hoạt lại
P1.3 ' Tín hiệu Reset được kích hoạt trở lại khi rơ le tắt , dừng đồng hồ '
P-2 ' đến tín hiệu kích hoạt , rơ le sau thời gian tắt CL, OP thời gian dẫn truyền rơ le , sau khi đếm xong , ngắt kết nối rơ le '
P3.1 “ Sau khi tín hiệu kích hoạt đến rơ le chuyển thời gian OP. chuyển tiếp tắt thời gian CL , sau đó chu kỳ hoạt động , để báo hiệu cho rơ le tắt , dừng đồng hồ một lần nữa trong vòng lặp ” chu kỳ (LOP) có thể Được thiết lập "
P3.2 " Sau khi cấp nguồn mà không có tín hiệu kích hoạt , rơle được chuyển thời gian OP. chuyển tiếp tắt thời gian CL , chu kỳ hoạt động ' chu kỳ ( có thể đặtLOP) '
Chức năng giữ tín hiệu P-4 ' nếu có thời gian tín hiệu kích hoạt bị xóa. rơ le vẫn bật - khi tín hiệu biến mất , sau khi định thời gian OP ngắt kết nối rơ le - khoảng thời gian hẹn giờ , sau đó sẽ có tín hiệu. thời gian là Đã xóa '
Cài đặt thời gian '
Sau khi cài đặt các giá trị tham số trong màn hình chọn chế độ bằng cách nhấn nhanh nút STOP , chọn phạm vi thời gian '
Xxx bit điểm thập phân. phạm vi thời gian - 1 giây đến 999 giây
Dấu thập phân XX.X tính bằng mười, Phạm vi thời gian - 0,1 giây đến 99,9 giây
X.x.x. độ sáng đầy đủ thập phân trong phạm vi thời gian - 1 phút đến 999 phút
Ví dụ : bạn muốn thiết lập OP là 3,2 giây , sau

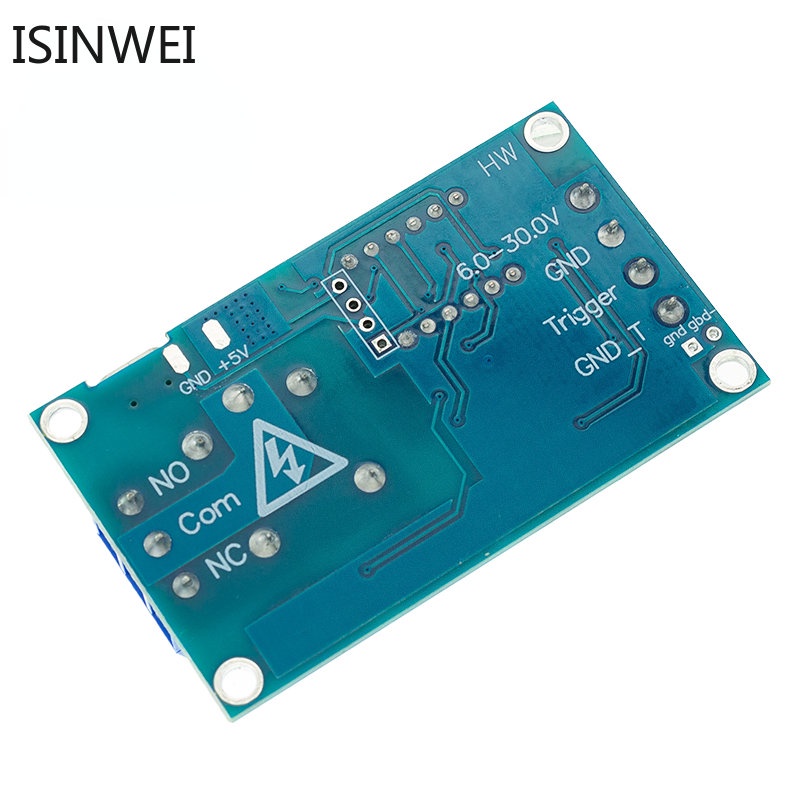

Hình ảnh sản phẩm
