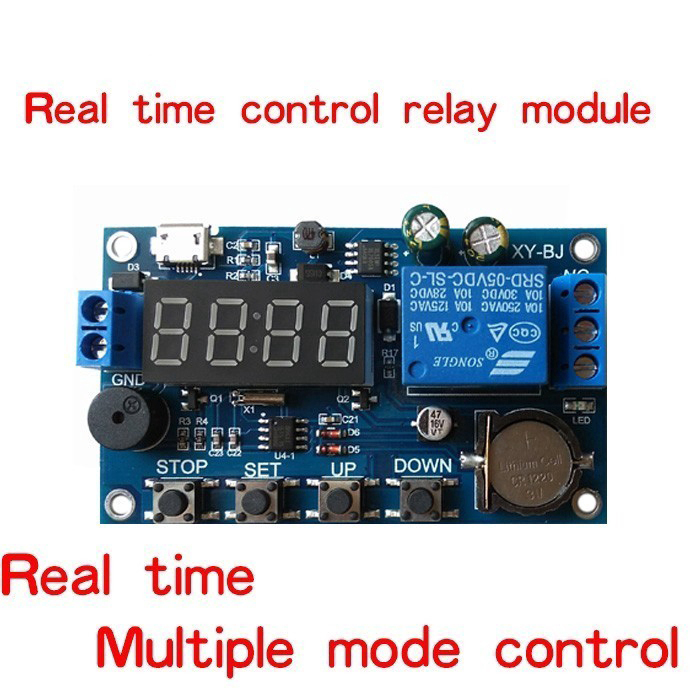

Mô đun rơ le hẹn giờ dc 5v 12v 24v 48v 60v

Giới thiệu Mô đun rơ le hẹn giờ dc 5v 12v 24v 48v 60v

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô tả
Hoãn thời gian thực và điều khiển thời gian đồng bộ hóa đồng hồ trễ 24H thiết kế 5 khoảng thời gian

Điểm nổi bật
Nguồn điện áp 5.0V ~ 60V
Một chế độ có thể được đặt trong nhiều khoảng thời gian, có thể đạt đến 5 khoảng thời gian
Với chức năng báo động bằng còi.

Kích thước:74,2mm * 44,1mm

Chế độ:
OPE:điểm thời gian đóng rơ le, CLE:điểm thời gian tắt chuyển tiếp
Khoảng thời gian:PE-1 ~ PE-5 5 khoảng thời gian (OPE đến CLE là một khoảng thời gian)

----:Bảo vệ

P-1:Rơle đóng hoặc xuất xung mỗi ngày đến điểm thời gian OPE và rơle tắt hoặc xuất xung tới điểm thời gian CLE.

P-2:Đặt ngày, thành điểm thời gian OPE khi rơle đóng hoặc đầu ra, đến điểm thời gian CLE khi rơle ngắt / hoặc xung đầu ra.

P-3:Đặt ngày trong tháng, thành điểm thời gian OPE khi rơle đóng hoặc xung đầu ra, đến điểm thời gian CLE khi rơle tắt hoặc xung đầu ra

P-4:Đặt ngày 1 thành ngày 2, bắt đầu mỗi ngày ở điểm thời gian OPE, kết thúc ở điểm thời gian CLE, hành động chuyển tiếp hoặc xung đầu ra

P-5:Như với P-4, chỉ không thể đặt chế độ tháng

Làm thế nào để thiết lập thời gian?

Trong thời gian chạy nhấn nút XUỐNG một lúc:

Bước 1:Chọn khoảng thời gian:PE-1 ~ PE-5 Nhấn LÊN và XUỐNG để chọn;

Bước 2:Nhấn phím SET để chọn chế độ:P-1 ~ P-5 (Đặt khoảng thời gian này thành chế độ tương ứng) bằng cách nhấn phím LÊN/XUỐNG.(" ---- " có nghĩa là chặn khoảng thời gian này)

Lưu ý:Mỗi khoảng thời gian có thể được lặp lại từ " ---- ", P-1 ~ P-5 một trong các tùy chọn; Ví dụ:bạn có thể để cùng lúc 5 khoảng thời gian hoạt động ở chế độ P-1 hoặc để khoảng thời gian 1 hoạt động ở chế độ P-1, khoảng thời gian 2 hoạt động ở chế độ P-2

Bước 3:Sau khi chọn xong chế độ, nhấn phím SET để vào giao diện cài đặt khoảng thời gian, nhấn phím SET để chuyển thông số, " OPE " thời điểm bắt đầu "," " CLE " điểm kết thúc, " DAE " thông tin ngày;

Bước 4:Sau khi cài đặt thông số, thoát cài đặt, nhấn nút SET 2 giây thả ra, tự động kiểm tra cài đặt thông số có hợp pháp hay không để lưu, quay lại thời gian chạy giao diện; nếu tham số sai, lời nhắc " ERR " (ví dụ:thời gian dừng hoặc ngày = thời gian bắt đầu hoặc ngày), quay lại giao diện cài đặt tham số;
Mỗi " khoảng thời gian " có thể được đặt riêng lẻ

Trong giao diện cài đặt thông số cụ thể (sau bước thứ hai), nhấn nút DỪNG để chuyển chế độ:

OUT1:Thời điểm bắt đầu bật rơ le, thời gian kết thúc tắt rơ le

OUT2:Xuất ra xung 1S để bắt đầu hoặc kết thúc

Trong giao diện cài đặt thông số cụ thể (sau bước thứ hai), nhấn nút DỪNG một lúc để chuyển chế độ chuông:

BLL0:Tắt chuông

BLL1:Bật đổ chuông

Lưu ý:Khi chuông reo, nhấn bất kỳ nút nào để ngừng đổ chuông
#Controller #Board #12V #24V #48V #60V

Hình ảnh sản phẩm
