Mô đun rơ le hẹn giờ điều chỉnh thời gian DC 5V 12V 24V 48V 60V

Giới thiệu Mô đun rơ le hẹn giờ điều chỉnh thời gian DC 5V 12V 24V 48V 60V

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô tả sản phẩm
Rơ le điều chỉnh thời gian thực và đồng bộ hóa đồng hồ kiểm soát độ trễ thời gian 24 giờ 5 khoảng thời gian

Điểm nổi bật
Nguồn điện áp rộng 5.0V ~ 60V
Một chế độ có thể được đặt cho nhiều khoảng thời gian, có thể đạt tới 5 khoảng thời gian;
Với chức năng báo động buzzer.

Kích thước: 74,2mm * 44,1mm

Giới thiệu chế độ:
OPE: thời điểm đóng rơle, CLE: thời điểm tắt rơle
Khoảng thời gian: PE-1 ~ PE-5 5 khoảng thời gian (OPE đến CLE là khoảng thời gian)

----: chức năng che chắn
P-1: Rơle đóng hoặc xuất xung mỗi ngày đến điểm thời gian OPE và rơle tắt hoặc xuất xung đến điểm thời gian CLE.
P-2: đặt ngày, đến điểm thời gian OPE khi rơle đóng hoặc xung đầu ra, đến điểm thời gian CLE khi ngắt kết nối rơle / hoặc xung đầu ra
P-3: đặt ngày trong tháng, đến điểm thời gian OPE khi rơle đóng hoặc xung đầu ra, đến điểm thời gian CLE khi rơle tắt hoặc xung đầu ra
P-4: Đặt ngày 1 thành ngày 2, bắt đầu mỗi ngày tại điểm thời gian OPE, kết thúc tại điểm thời gian CLE, rơ le hành động hoặc xung đầu ra
P-5: Như với P-4, chỉ có tháng là không thể cài đặt

Đầu tiên, làm thế nào để thiết lập thời gian?
Trong lúc giao diện chạy, nhấn nút DOWN một lúc:

Bước 1: Chọn khoảng thời gian: PE-1 ~ PE-5 Nhấn UP và DOWN để chọn;
Bước 2: Nhấn SET để chọn chế độ: P-1 ~ P-5 (Đặt khoảng thời gian này về chế độ tương ứng) bằng cách nhấn UP và DOWN. ("----" có nghĩa là chặn khoảng thời gian này)
Lưu ý: Mỗi khoảng thời gian có thể được lặp lại từ "----", P-1 ~ P-5 một trong các tùy chọn; Ví dụ: bạn có thể để năm khoảng thời gian hoạt động cùng lúc ở chế độ P-1 hoặc để Khoảng thời gian 1 hoạt động ở P-1, khoảng thời gian 2 hoạt động ở P-2, v.v.
Bước 3: Sau khi lựa chọn chế độ xong, nhấn SET để vào giao diện cài đặt khoảng thời gian, trong giao diện khoảng thời gian, nhấn SET để chuyển đổi tham số, thời điểm bắt đầu "OPE", điểm kết thúc "CLE", thông tin ngày "dAE";
Bước 4: Sau khi cài đặt các tham số, để thoát khỏi cài đặt, nhấn SET trong 2 giây để tiến hành, tự động kiểm tra xem các cài đặt tham số có hợp lệ không để lưu, quay lại thời gian để chạy giao diện; nếu tham số sai, sẽ có lời nhắc "ERR" (ví dụ: dừng thời gian hoặc Ngày <= bắt đầu thời gian hoặc ngày), quay lại giao diện cài đặt tham số;
Các đặc điểm bổ sung: Mỗi "khoảng thời gian" có thể đặt riêng

Trong giao diện cài đặt tham số (sau bước hai), nhấn STOP để chuyển chế độ đầu ra:
OUT1: Thời điểm đầu bật rơle, thời điểm kết tắt rơle
OUT2: Xuất xung 1S để bắt đầu hoặc kết thúc thời gian
Trong giao diện cài đặt tham số (sau bước hai), nhấn STOP một lúc để chuyển chế độ chuông:
BLL0: Tắt chuông
BLL1: Bật chuông
Lưu ý: Khi chuông kêu, nhấn nút bất kỳ để dừng chuông

#DC #5V #LED #Digital #Real-time #Relay #Module #Clock #Control #Switch #Delay #Timer #Controller #Board #12V #24V #48V #60V

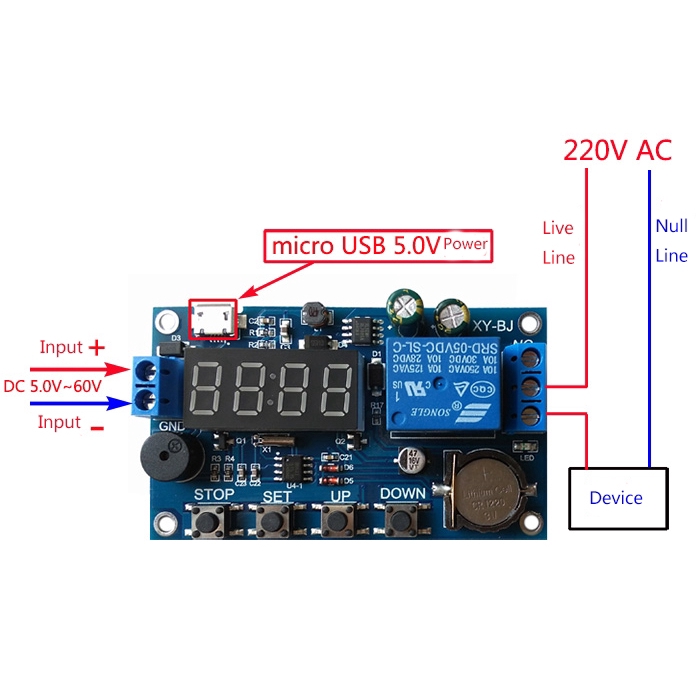

Hình ảnh sản phẩm
