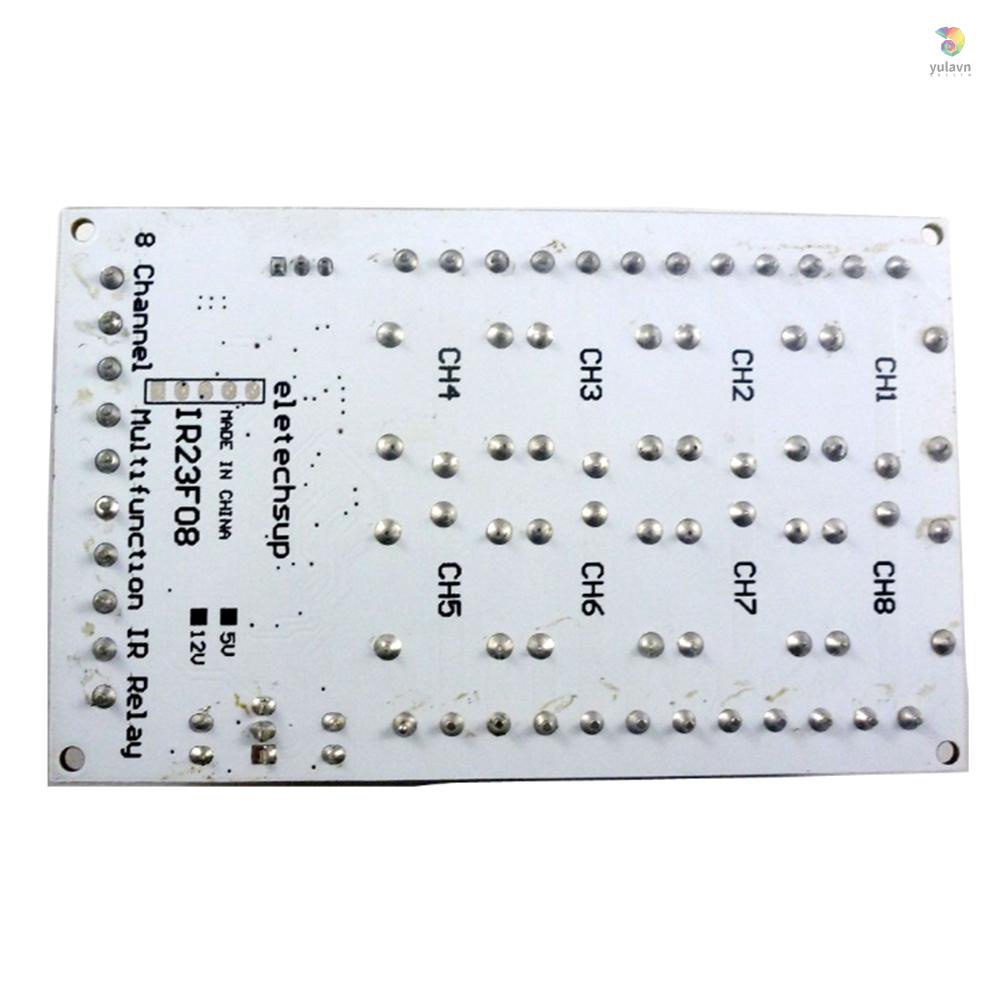

Mô Đun Rơ Le Hồng Ngoại IR23F08 8 Kênh Đa Năng Chuyên Dụng

Giới thiệu Mô Đun Rơ Le Hồng Ngoại IR23F08 8 Kênh Đa Năng Chuyên Dụng

Đặc điểm:
Bộ điều khiển hồng ngoại đa chức năng 8 kênh, mỗi kênh kích hoạt độc lập và độ trễ độc lập, không ảnh hưởng đến nhau.

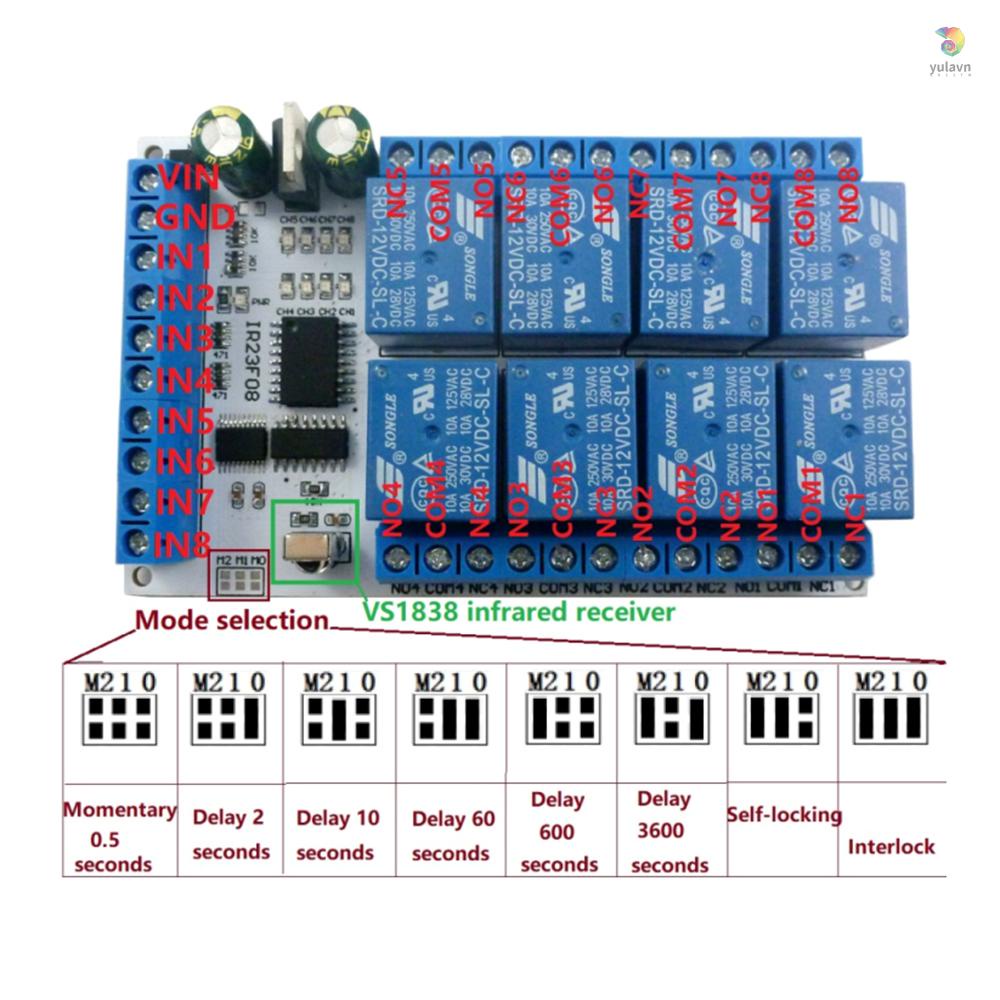

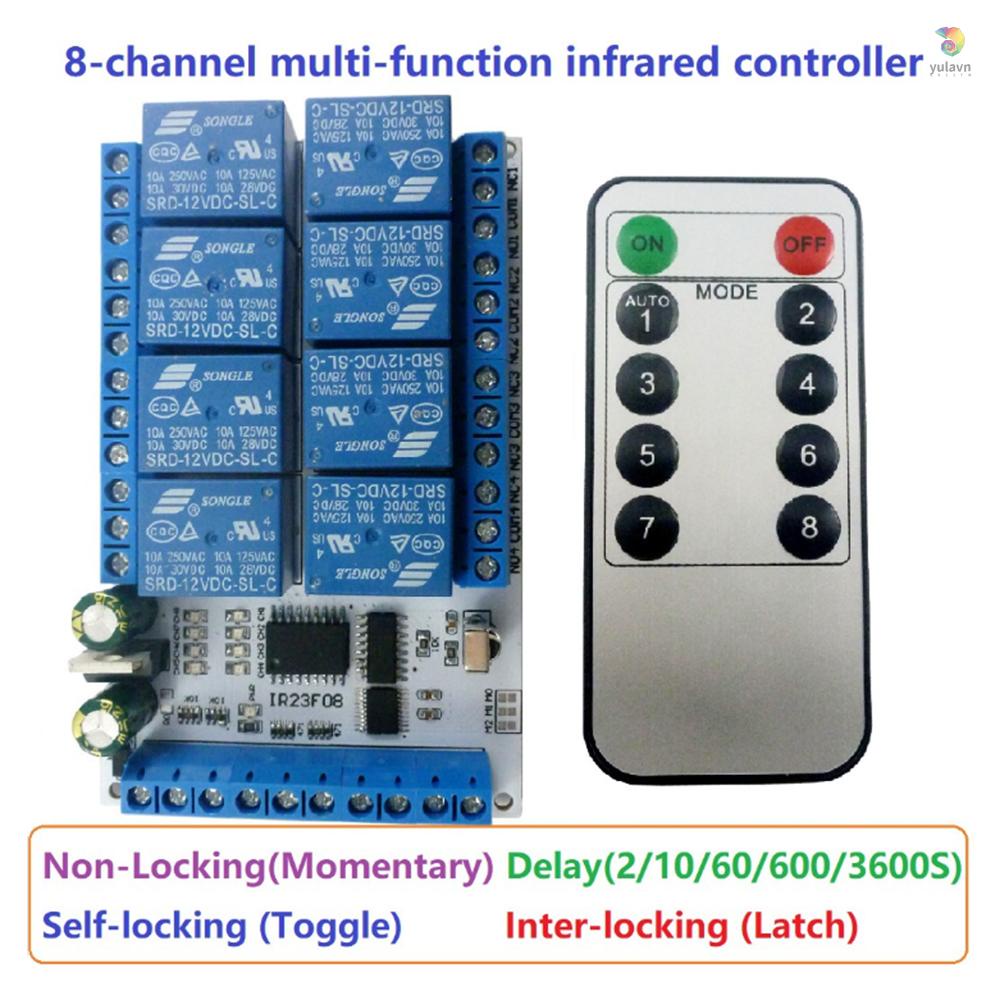

4 loại chế độ chức năng: Không khóa (Phổ biến); Trì hoãn (2/10/60/600/3600 giây); Tự khóa (Khẩu hành); Khóa liên động (Latch). Chế độ chức năng và thời gian trễ được lựa chọn bởi đệm hàn.
Kích hoạt xung thấp (Kết nối với GND cung cấp nguồn thông qua nút kích hoạt hoặc điều khiển mức thấp thông qua cổng MCU IO)
"Phổ Biến", "Giải tự khóa", "Đồng hồ liên động" và "Sự chậm trễ" bốn chế độ chức năng.

Thông tin chi tiết:
Rơ le:
 Điện áp hoạt động: 5v, 12v (Tùy chọn)
 Dòng hoạt động (dc 12v): dòng chờ 8mA, 1 rơ le 37mA, 2 rơ le 66mA, 3 rơ le 94mA, 4 rơ le 122MA, 5 rơ le 150MA, 6 rơ le 178MA, 7 rơ le mở 206MA, 8 rơ le 232MA.
 Bộ thu hồng ngoại: VS1838 (Hoặc tương thích với IC)
 Điều khiển từ xa hồng ngoại: Mã hóa N-E-C
 Khoảng cách làm việc: 8-15 mét (độ nhạy bộ thu ≥0,5mW / m2)
 Cổng điều khiển đầu vào: mức 5V TTL, kích hoạt NPN, xung thấp 0,2-2 giây
 Rơ le khả năng tải tối đa: dc 1-110V / 5A; AC 85-265V / 6A
 Kích thước mục: 99 * 62 * 20mm / 3,9 * 2,44 * 0,79in
 Trọng lượng sản phẩm: 116g / 4.09ounces
Điều khiển từ xa hồng ngoại:
 Truyền / mã: Mã hóa N-E-C
 Ired: hồng ngoại
 Bước sóng: 950nm
 Nguồn cung cấp: dc 3V
 Điện áp làm việc: 2,2-3,4V
 Làm việc hiện tại: ≥10mA
 Dòng tĩnh: ≥1uA
 Công suất truyền: 90mW / sr typ.
 Khoảng cách làm việc: 8-15 mét (độ nhạy bộ thu ≥0,5mW / m2)
 Tần số: 38 kHz
 Tế bào nút: CR2025 (không bao gồm)
 Nhiệt độ hoạt động: +55℃ ~ -45℃
 Nhiệt độ bảo quản: -25℃ ~ +55℃
 Kích thước mục: 85 * 40 * 7mm / 3,35 * 1,57 * 0,27in
 Trọng lượng sản phẩm: 11g / 0.39ounces
Kích thước gói: 120 * 85 * 40mm / 4,72 * 3,35 * 1,57in
Trọng lượng gói: 130g / 4.58ounces
Bóng bẫy:

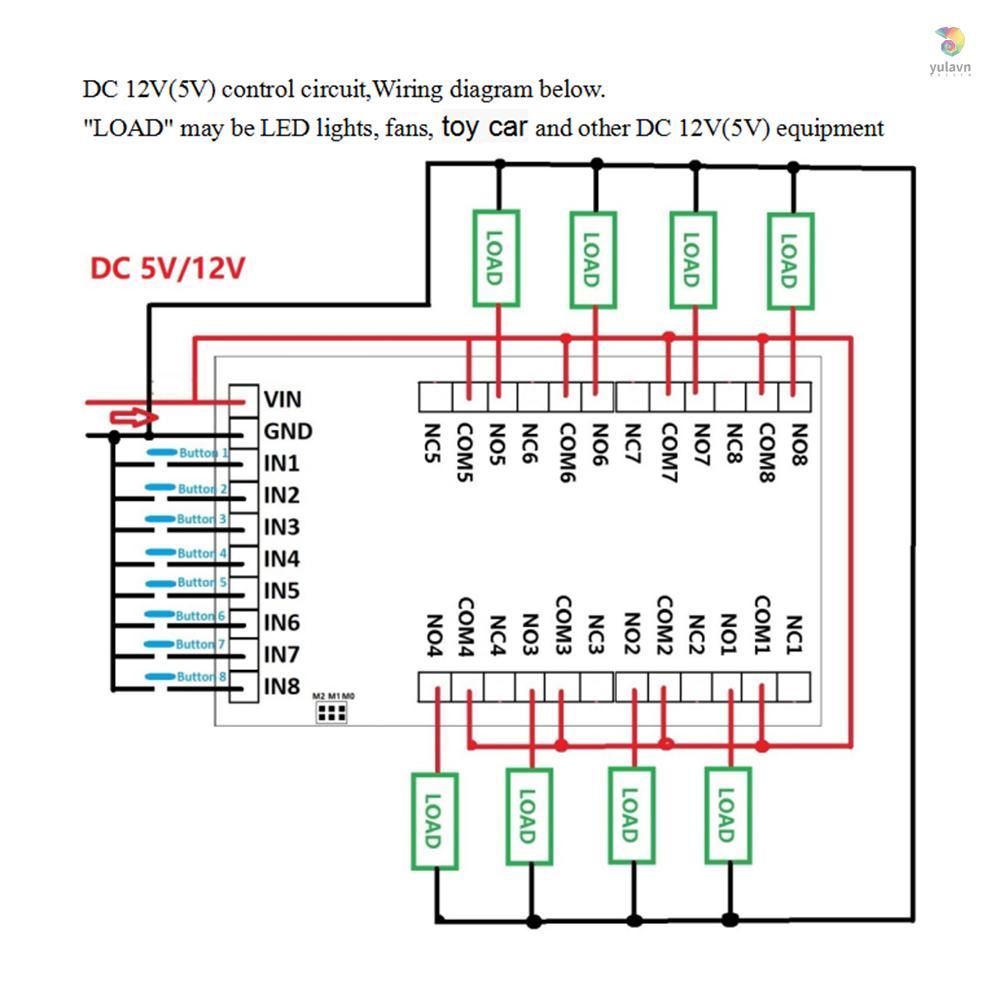

Không: Rơ le thường mở liên hệ
Com: Rơ le liên hệ chung
Nc: Rơ le thường đóng liên lạc
Rơ le mở: Kết nối COM KHÔNG.
Rơ le đóng: Kết nối COM KHÔNG.
Khoảnh khắc: Nhấn nút điều khiển từ xa (hoặc cổng đầu vào kích hoạt), Rơ le mở, quay lại để Đóng sau 0,5 giây;
Tự khóa: Nhấn nút điều khiển từ xa (hoặc cổng đầu vào kích hoạt), Rơ le mở, Nhấn lại, Rơ le cổng đóng, v.v.;
Đã chốt: Nhập kênh 1 lệnh có chốt, cổng 1 Rơ le mở, cổng 2-8 Rơ le đóng. Nhập kênh 2 lệnh có chốt, cổng 2 Rơ le mở, cổng 1/3-8 Rơ le đóng
Trì hoãn: Nhập lệnh trễ, Rơ le mở, trì hoãn 2/10/60/600/3600 giây) sau khi, Rơ le đóng;
Ghi chú:
1.Do màn hình hiển thị và hiệu ứng ánh sáng khác nhau, màu sắc thực tế của sản phẩm có thể hơi khác so với màu hiển thị trên hình ảnh.
2.Xin vui lòng cho phép sai số nhỏ do đo lường thủ công.

Gói hàng bao gồm:

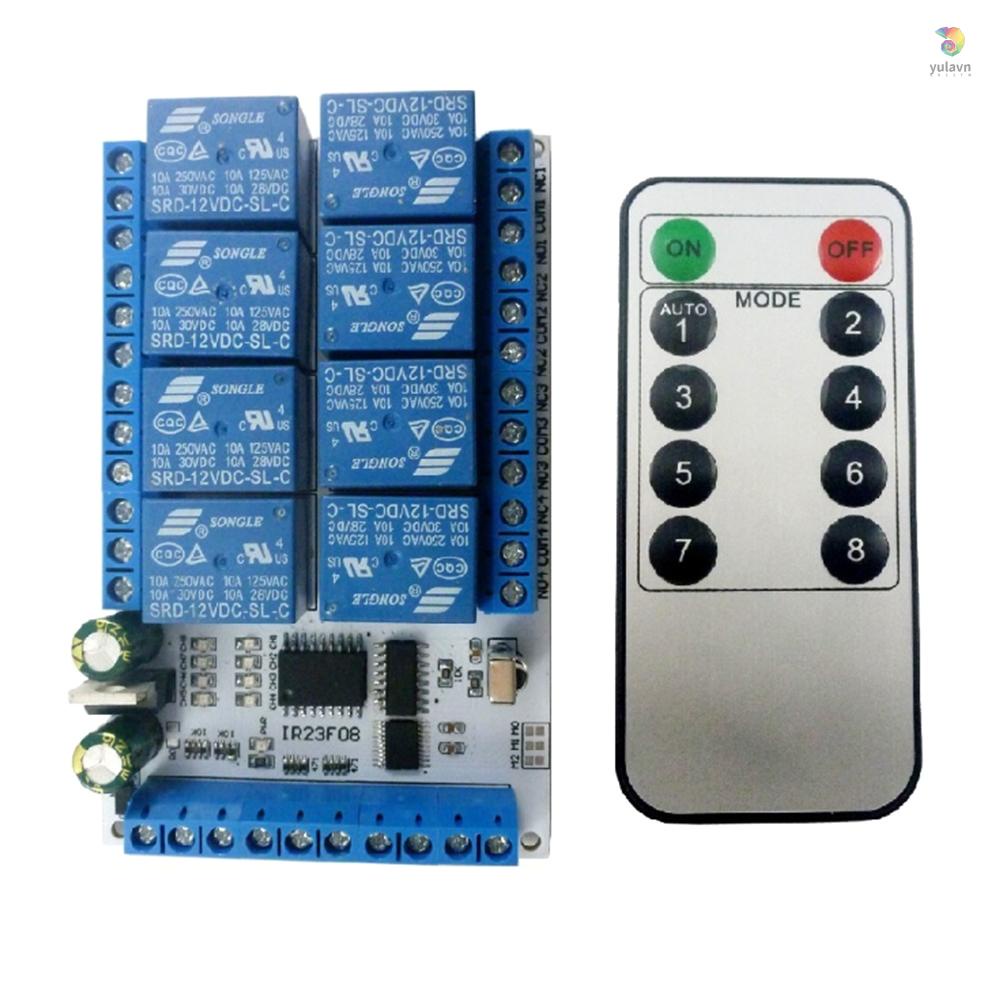

1 * Rơ le
1 * Điều khiển từ xa
