Mô-đun Rơ Le Ngắt Kết Nối 1 Chiều 01.vn

Giới thiệu Mô-đun Rơ Le Ngắt Kết Nối 1 Chiều 01.vn

Tính năng '
1. Nguồn điện áp rộng (6-30V) hỗ trợ nguồn điện micro USB 5.0V , rất tiện lợi khi sử dụng .
2. Giao diện rõ ràng và đơn giản. chức năng mạnh mẽ. dễ hiểu. hầu như đáp ứng mọi nhu cầu của bạn .
3. Có chức năng dừng khẩn cấp phím (STOP key), với bảo vệ kết nối ngược. kết nối ngược không bị cháy .
4. Tăng chế độ ngủ , được bật , trong vòng 5 phút mà không cần bất kỳ thao tác nào. tự động tắt màn hình - đánh thức phím bất kỳ .
5. Các thông số OP, CL và LOP khác nhau có thể được thiết lập . Các thông số này độc lập và được lưu trữ riêng biệt .
6. Tất cả các thông số cài đặt được tự động lưu sau khi mất điện .
7. Với cách ly optocoupler , tăng cường khả năng chống nhiễu. bảng mạch cấp công nghiệp. thiết lập các thông số sau khi tắt nguồn bộ nhớ mãi mãi.

Sự chỉ rõ
Điện áp làm việc ' 6-30V Hỗ trợ nguồn điện Micro USB 5.0V
Nguồn tín hiệu kích hoạt - Tín hiệu kích hoạt mức cao (3.0V-24V) không chung với hệ thống để cải thiện khả năng chống nhiễu của hệ thống ( cũng có thể được kết nối với mặt đất bởi chính nó)
Khả năng đầu ra - có thể điều khiển thiết bị trong vòng 30 V 5A DC hoặc 220 V 5A AC
Dòng tĩnh ' 20mA
Làm việc hiện tại ' 50mA
Tuổi thọ sử dụng hơn 100.000 lần
Nhiệt độ làm việc ' - 40 - 85℃
Kích thước ' 62 '38 '17mm '2.44 '1.49 '0.66 ' '
Trọng lượng đóng gói × 28g

Chế độ làm việc '
P1 “ Khi tín hiệu được kích hoạt , rơ le bật thời gian OP và sau đó ngắt kết nối ” trong thời gian OP , các thao tác sau được thực hiện .
P1.1 " Kích hoạt lại tín hiệu không hợp lệ .
P1.2 " Tín hiệu kích hoạt đếm lại .
P1.3 " Tín hiệu kích hoạt đặt lại một lần nữa. rơ le ngắt kết nối , thời gian dừng .
P-2 “ Cung cấp tín hiệu kích hoạt , sau khi thời gian CL của rơ le bị ngắt kết nối , thời gian OP của rơ le được bật, và sau khi hoàn tất thời gian , rơ le bị ngắt kết nối .
P3.1 “ Đưa ra tín hiệu kích hoạt , sau khi rơle bật thời gian OP , rơle tắt thời gian CL , sau đó luân chuyển hành động trên . Tín hiệu được đưa ra một lần nữa trong chu kỳ , rơ le tắt và dừng thời gian - số chu kỳ ( có thể đặtLOP) .
P3.2 “ Không cần tín hiệu kích hoạt sau khi bật nguồn . Rơ le bật thời gian OP , rơ le tắt thời gian CL và các hành động trên được tái chế . Số chu kỳ (LOP) có thể được thiết lập .
P-4 " Chức năng giữ tín hiệu nếu có tín hiệu kích hoạt. thời gian không , rơ le tiếp tục bật - khi tín hiệu biến mất. rơ le bị ngắt sau thời gian OP ' trong thời gian , có tín hiệu lại vào thời gian không.

Lưu ý “ Đầu ra rơ le là tiếp điểm thụ động , không có đầu ra trực tiếp. điều khiển vai trò bật-tắt đường dây .
Vui lòng cho phép chênh lệch 1-3mm do đo lường thủ công .
Do màn hình hiển thị khác nhau và ánh sáng khác nhau , hình ảnh có thể không hiển thị màu sắc thực tế của mặt hàng . Cảm ơn sự hiểu biết của bạn .


Đã bao gồm '
Mô-đun chuyển tiếp 1 chiều 1 X

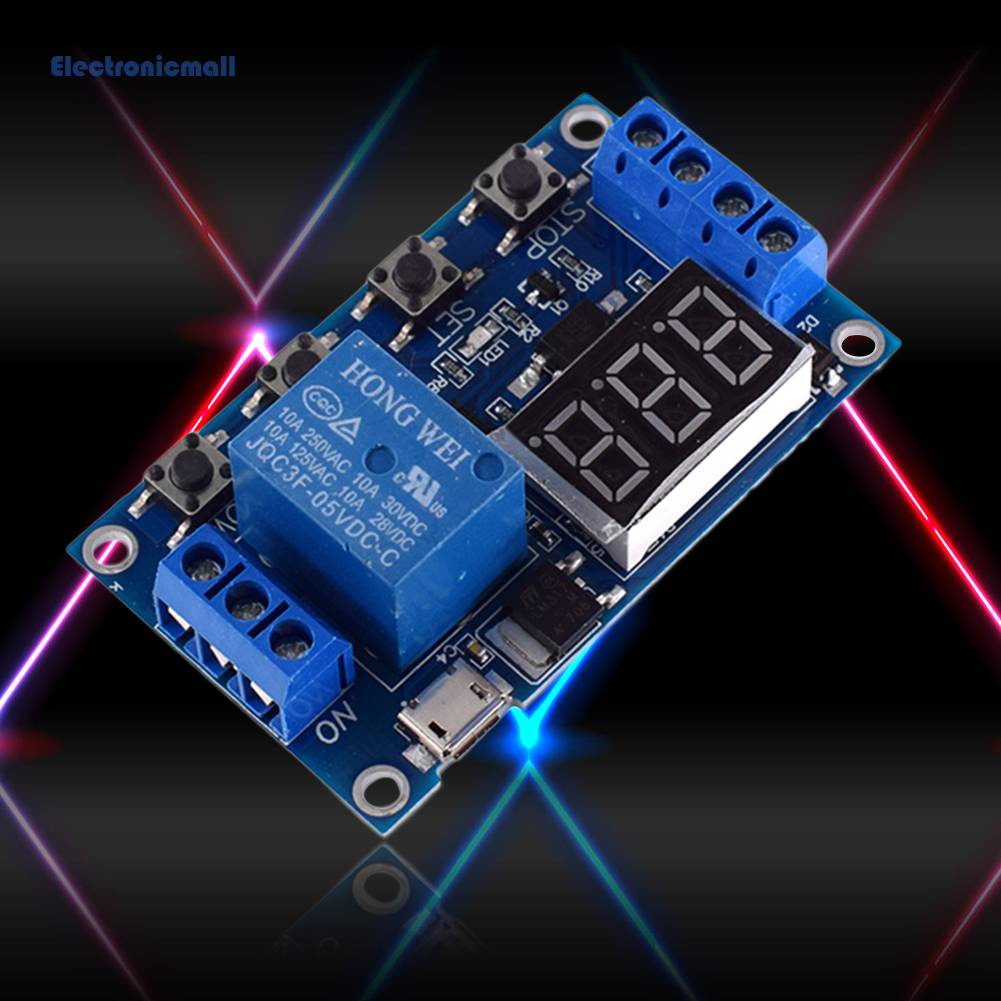

Hình ảnh sản phẩm
