Mô Đun Rơ Le zzz 6-30V Kích Hoạt Hẹn Giờ

Giới thiệu Mô Đun Rơ Le zzz 6-30V Kích Hoạt Hẹn Giờ

Mô-đun chuyển mạch 6-30V Bộ kích hoạt cho thời gian trễ mạch có thể điều chỉnh chu kỳ
Thương hiệu mới và chất lượng cao
Vật chất: Linh kiện điện
Màu sắc: Như hình ảnh
Thông tin sản phẩm:
1. Điện áp hoạt động: 6--30V

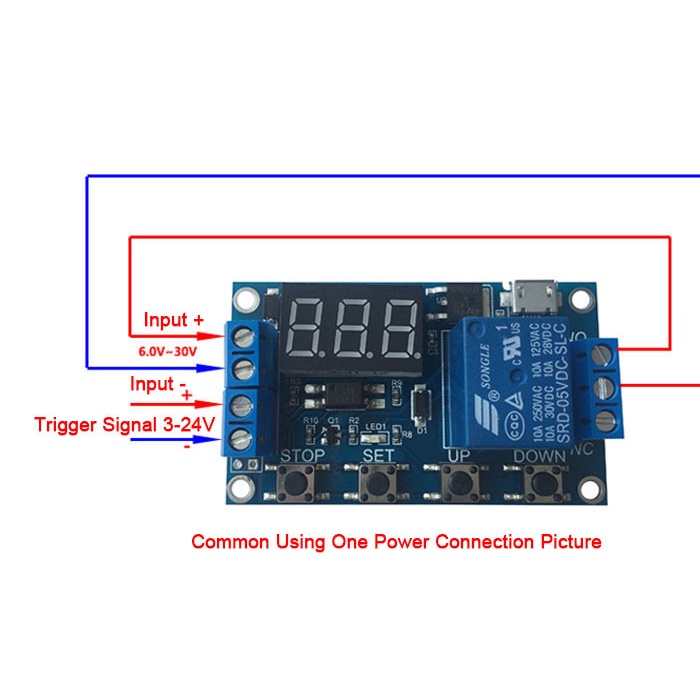

2. Nguồn tín hiệu kích hoạt: Bộ kích hoạt mức cao (3.0 V-24 V), mặt đất tín hiệu và mặt đất hệ thống không phổ biến, có thể tăng hệ thống ổn định chống nhiễu (vòng ngắn cũng có thể kết nối với mặt đất thông thường)
3. Công suất đầu ra: có thể điều khiển không quá đối với các thiết bị DC 30V 5A AC hoặc 220 V 5A
4. Cách ly Optocoupler: cải thiện khả năng chống nhiễu, sau khi cài đặt thông số, nó sẽ bộ nhớ mãi mãi
Cảnh báo: Tiếp điểm rơ le là sản xuất thụ động và điện; 1 kênh có chức năng điều khiển bật / tắt 　
Chế độ hoạt động:
P1: Sau khi kích hoạt tín hiệu được kích hoạt, bật lại nguồn trong thời gian OP, sau đó tắt; trong thời gian OP sau hoạt động:
1) P1.1: tín hiệu bị kích hoạt lại không hiệu quả
2) P1.2: tín hiệu bị kích hoạt lại, bắt đầu lại trong thời gian
3) P1.3: tín hiệu được kích hoạt một lần nữa, thiết lập lại; ngắt kết nối rơ le, ngừng thời gian
P2: cung cấp tín hiệu kích hoạt, dành thời gian sau khi rơ le tắt máy relay CL nguồn OP trong thời gian; sau đó hẹn giờ, tắt rơ le
P3.1: cung cấp tín hiệu kích hoạt sau khi bật lại rơ le nguồn cho thời gian OP, tắt máy CL cho rơ le thời gian; sau đó chu kỳ hoạt động trên chu kỳ trên tín hiệu tập thể lại, rơ le tắt dừng thời gian; thời gian chu kỳ (LOP) có thể được thiết lập
P3.2: sau khi kết nối. không cần kích hoạt tín hiệu, rơ le nguồn cho thời gian OP, tắt máy CL trong rơ le thời gian; sau đó chu kỳ hoạt động trên chu kỳ hẹn giờ (LOP) có thể được thiết lập
Q4: giữ chức năng của tín hiệu; nếu không có tín hiệu kích hoạt, thời gian sẽ bị hủy, rơ le sẽ được kết nối lại; khi tín hiệu biến mất, thời gian OP tắt rơ le; hơn một thời gian, nếu Không có tín hiệu nữa, thời gian sẽ được xóa 　
Trong khoảng thời gian:
0,1 s (tối thiểu) ~ 999 phút (tối đa) có thể điều chỉnh liên tục
Làm thế nào để chọn khoảng thời gian:
Trong lựa chọn chế độ giao diện cài đặt thông số và nhấn nút STOP để chọn thời gian
Xxx. nếu điểm thập phân ở một nơi nào đó, khoảng thời gian là s-1 999 s
Xx. x là nơi thập phân là mười, khoảng thời gian là 0,1 s 99,9 s-
X. x. x là điểm thập phân đều bật, khoảng thời gian là 1 phút-999 phút
Giới thiệu thông số: OP nguồn qua thời gian, tắt theo thời gian CL, thời gian LOP (1-999 lần, "---" là chu kỳ không giới hạn)
Cách đặt thông số:
1. Đầu tiên hãy đảm bảo chế độ hoạt động rơ le
2. Theo chế độ rơ le hoạt động, giao diện chính (mô-đun nguồn sẽ nhấp nháy chế độ hoạt động hiện tại; chế độ tiêu chuẩn P1.1, sau đó vào giao diện chính); nhấn và giữ SET trong hai giây và sau đó looen nhập giao diện lựa chọn Chế độ; bằng cách nhấn LÊN, XUỐNG để chọn cài đặt chế độ (P1.1 ~ P4)
3. Sau khi chọn chế độ, nhấn short set để đặt thông số tương ứng, sau đó thông số bạn muốn cài đặt sẽ nhấp nháy (OP nguồn trong thời gian; CL tắt nguồn trong thời gian; Thời gian chu kỳ LOP, "---" Là chu kỳ khôn

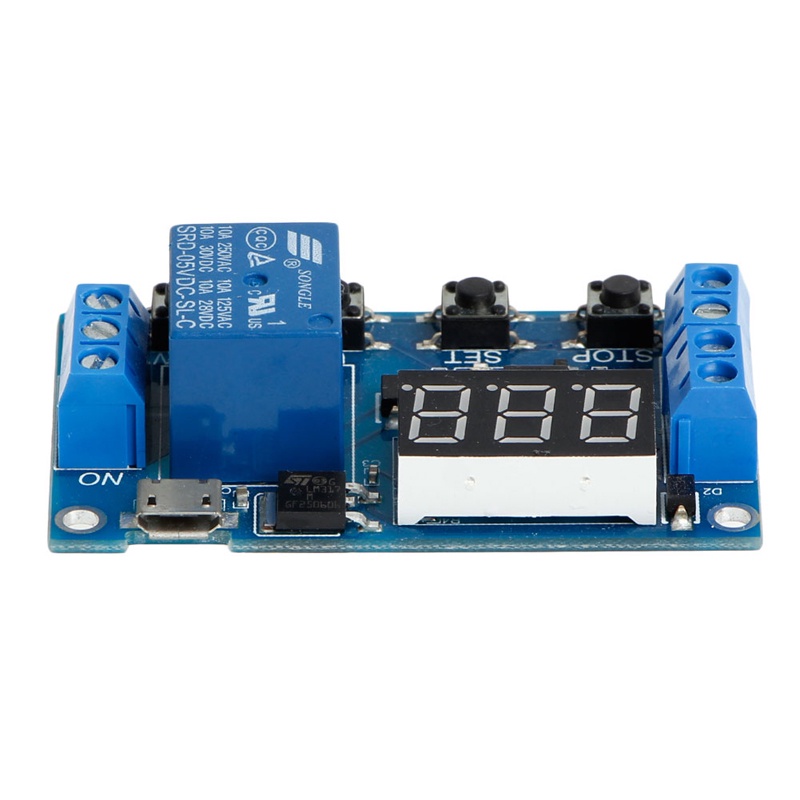

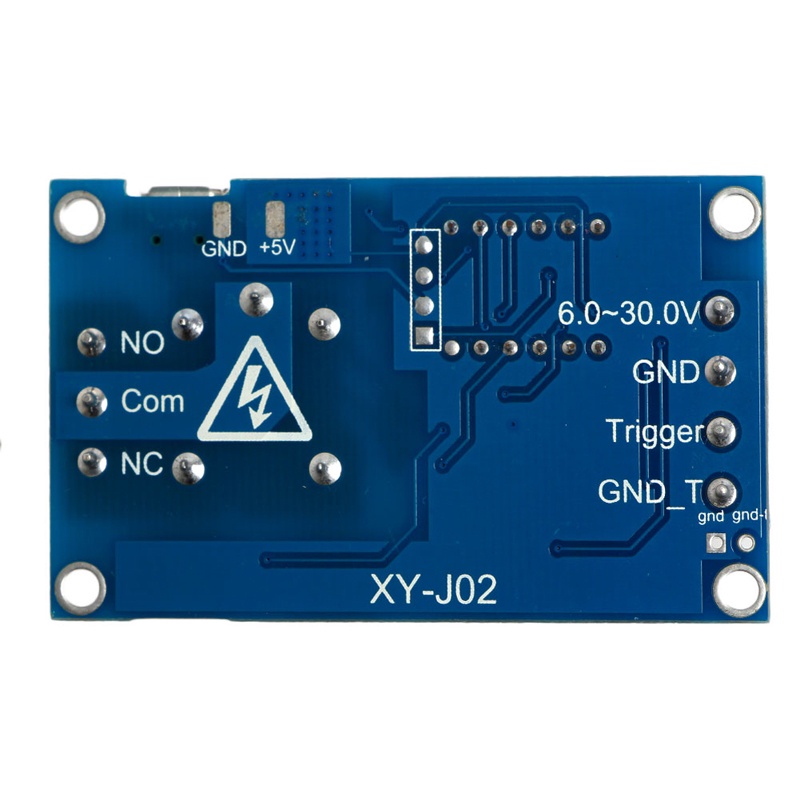

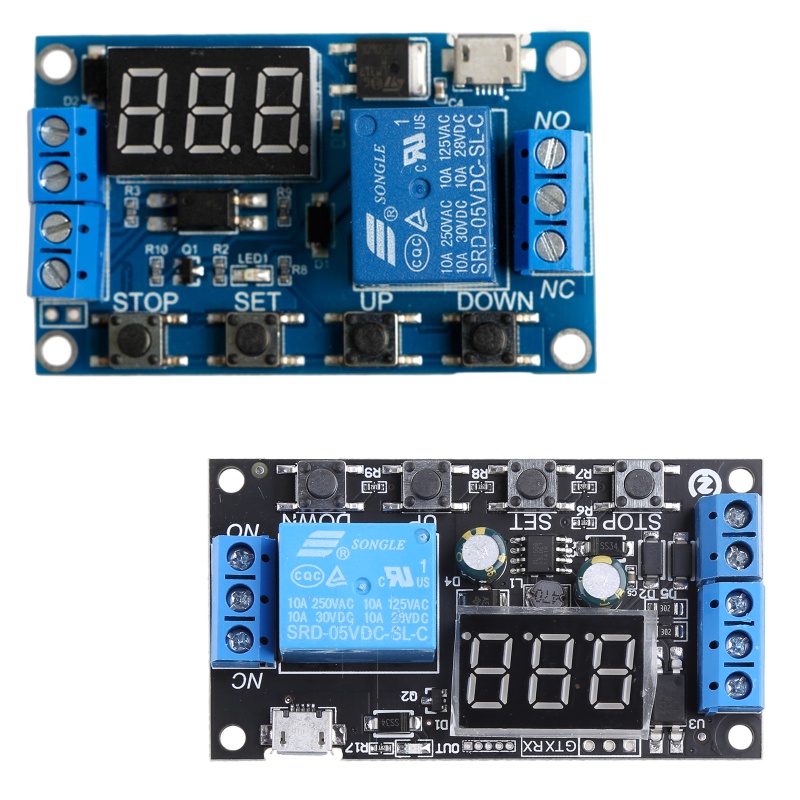

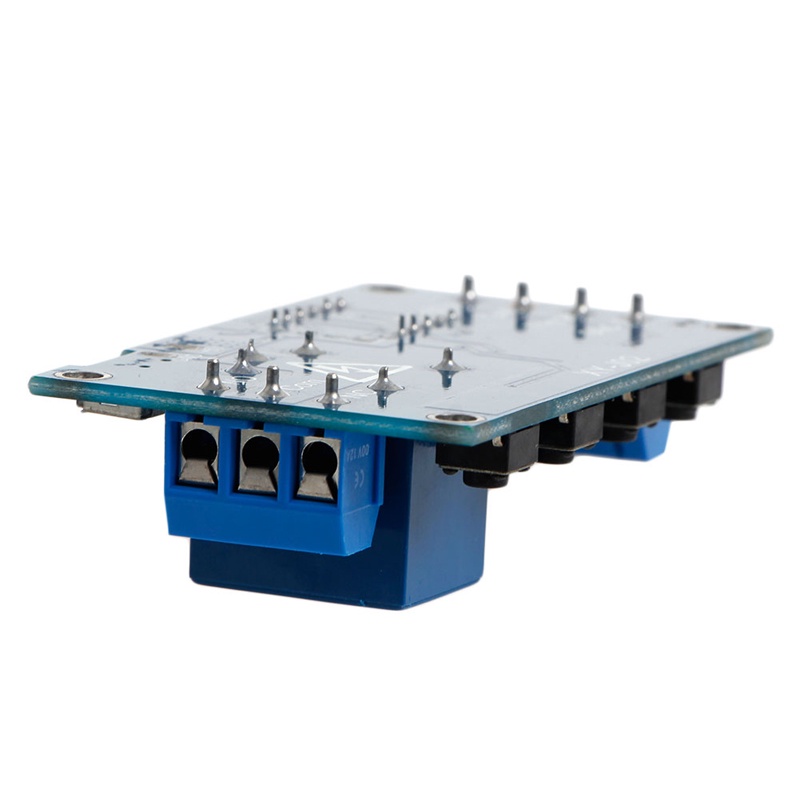

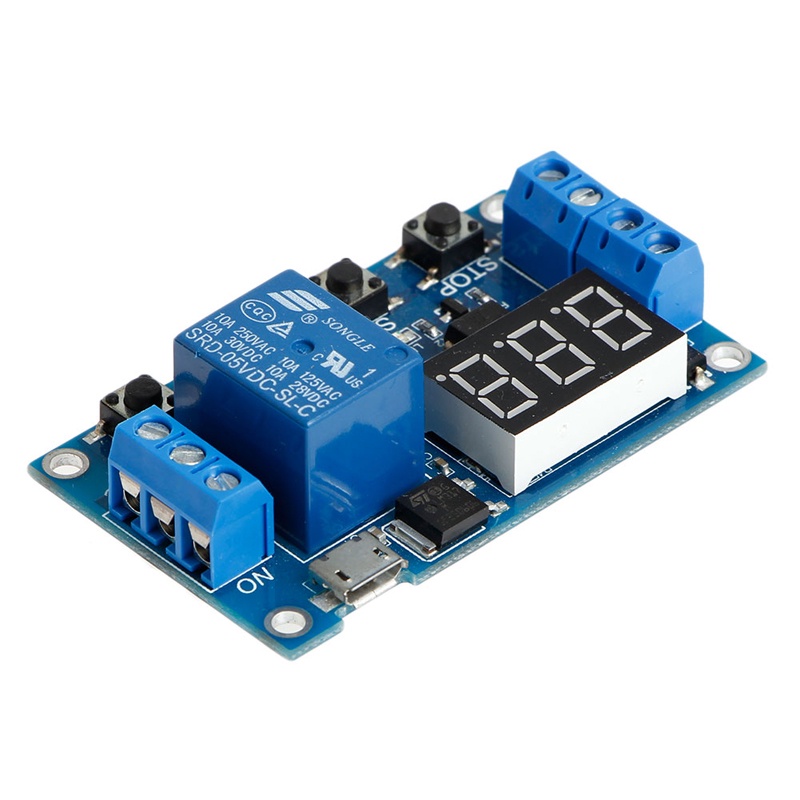

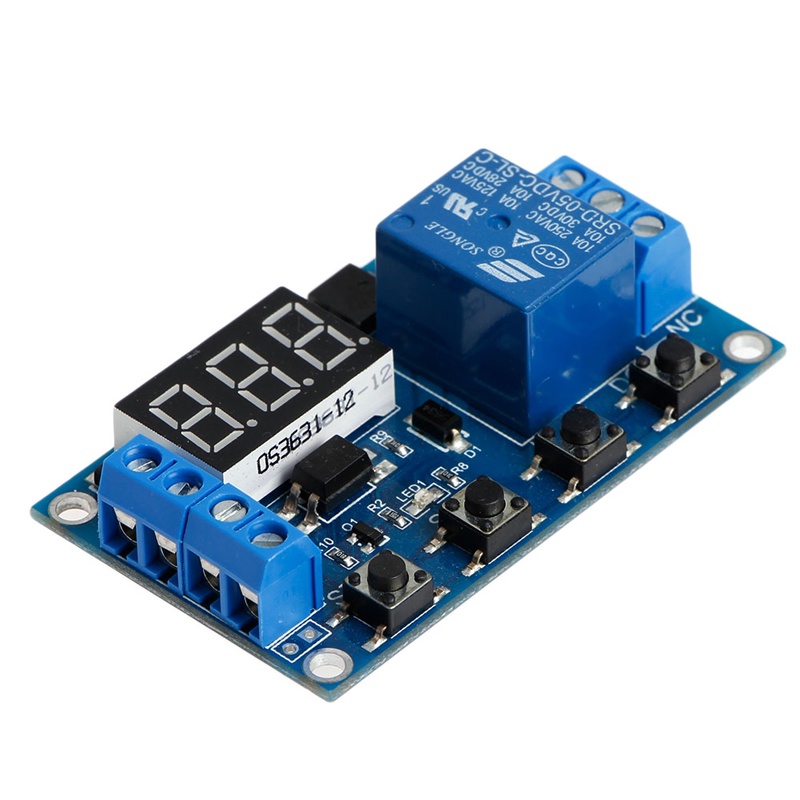

Hình ảnh sản phẩm
