Mô-đun sạc giảm áp DC-DC CC/CV 5A có màn hình LED kỹ thuật số hỗ trợ đo dòng điện và điện áp

Giới thiệu Mô-đun sạc giảm áp DC-DC CC/CV 5A có màn hình LED kỹ thuật số hỗ trợ đo dòng điện và điện áp

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô-đun sạc giảm áp DC-DC CC/CV 5A có màn hình LED kỹ thuật số hỗ trợ đo dòng điện và điện áp

1. Khi bạn sử dụng sản phẩm, các đầu vào và đầu ra của mô-đun phải được cách ly với mặt đất.
2. Điện áp đầu ra USB phù hợp với mô-đun, không phải là đầu ra 5V cố định. Khi sạc cho thiết bị kỹ thuật số, hãy đảm bảo điện áp đầu ra USB là 5V.
3.Một số khách hàng cho biết: “Mô-đun không thể điều chỉnh điện áp đầu ra bằng điện áp đầu vào.” Khi bạn gặp sự cố này, vui lòng xoay ngược chiều kim đồng hồ của “chiết áp” 10 vòng hoặc hơn, sau đó sử dụng mô-đun có thể điều chỉnh điện áp đầu ra. Vì điện áp đầu ra mặc định của nhà máy xấp xỉ 20V.

Thông tin chi tiết:
1. phạm vi điện áp đầu vào: 5-36VDC
2. phạm vi điện áp đầu ra: 1.25-32VDC có thể điều chỉnh
3. dòng điện đầu ra: 0-5A
4. Công suất đầu ra: 75W
5. hiệu suất cao lên đến 96%
6. Tích hợp chức năng tắt khi quá tải
7. tích hợp chức năng giới hạn dòng điện
8. tích hợp chức năng bảo vệ đầu ra ngắn mạch
9. Bảo vệ phân cực ngược đầu vào: Không có (nếu cần, mắc nối tiếp với đầu vào với điốt dòng điện cao ).
10. dài x rộng x cao= 68,2 × 38,8 × 15mm
11. Khối lượng: 35g

Sử dụng cho:
1. sử dụng như một mô-đun giảm áp với bảo vệ quá tải
Cách sử dụng

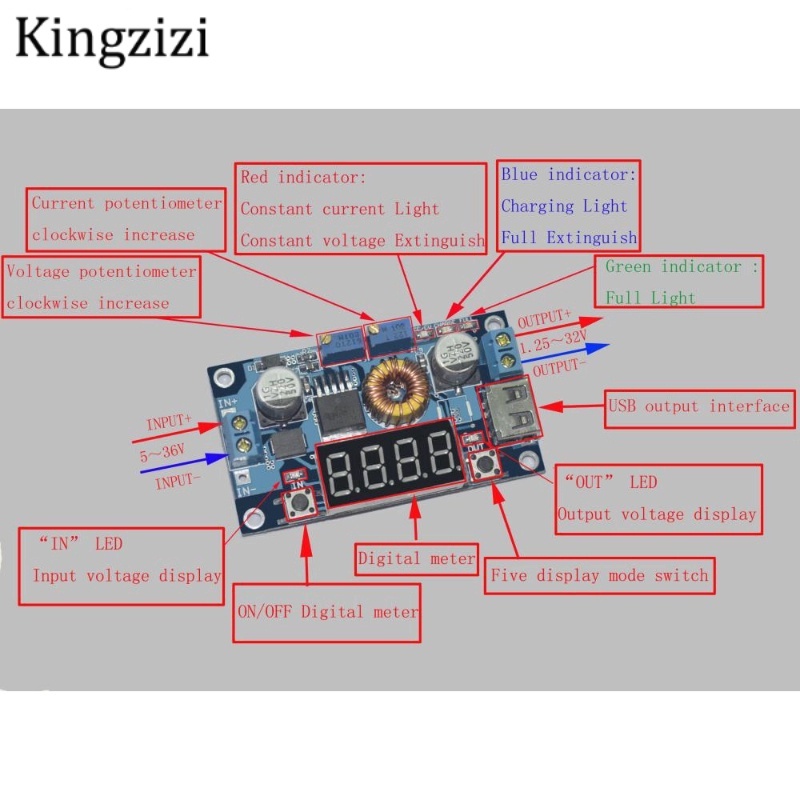

(1) Điều chỉnh nút bên phải để đèn LED “OUT” sáng, đồng hồ kỹ thuật số hiển thị giá trị điện áp đầu ra, điều chỉnh “ điện áp chiết áp” để điện áp đầu ra đạt giá trị bạn muốn.
(2) Điều chỉnh nút bên phải để đồng hồ kỹ thuật số hiển thị giá trị của dòng điện đầu ra; Đầu nối đầu ra bị chập dây, sau đó điều chỉnh “dòng điện chiết áp” để dòng điện đầu ra đạt đến giá trị bảo vệ quá tải được xác định trước. (Ví dụ: Đồng hồ kỹ thuật số hiển thị giá trị dòng điện là 4A, sau đó bạn có thể sử dụng mô-đun với dòng điện tối đa là 4A)
(3) Nối với dây tải
2. sử dụng như một bộ sạc pin
Cách sử dụng
(1) Đảm bảo rằng bạn cần sạc điện áp nổi của pin và dòng điện sạc; (nếu thông số lithium 3.7V / 2200mAh, thì điện áp nổi là 4.2V, dòng sạc tối đa 1C, tức là 2200mA)
(2) Trong điều kiện không tải, điều chỉnh "Chiết áp" để điện áp đầu ra đạt đến điện áp nổi; (nếu là pin lithium có thể sạc lại 3.7V, điện áp đầu ra có thể được điều chỉnh thành 4.2V)
(3) Điều chỉnh nút bên phải để đồng hồ kỹ thuật số hiển thị giá trị của dòng điện đầu ra; Dây ngắn được nối với thiết bị đầu ra bên ngoài, sau đó điều chỉnh “chiết áp điện” để dòng điện đầu ra đạt đến giá trị dòng điện phù hợp.
(4) Đèn tín hiệu khi sạc mặc định là 0,1 lần dòng điện sạc; (Pin trong quá trình sạc dòng điện giảm dần, nếu cài đặt dòng điện sạc là 1A, thì khi dòng sạc nhỏ hơn 0,1A, đèn xanh dương tắt, đèn xanh lá sáng, nghĩa là pin đã được sạc đầy)
(5) được kết nối với bộ sạc pin.
(Bước 1,2,3,4 là đầu ra không tải, không kết nối pin)


#DC-DC #5A #Digital #LED #Drive #Lithum #Battery #Charger #Module #CC #CV #USB #Step #Down #Buck #Converter

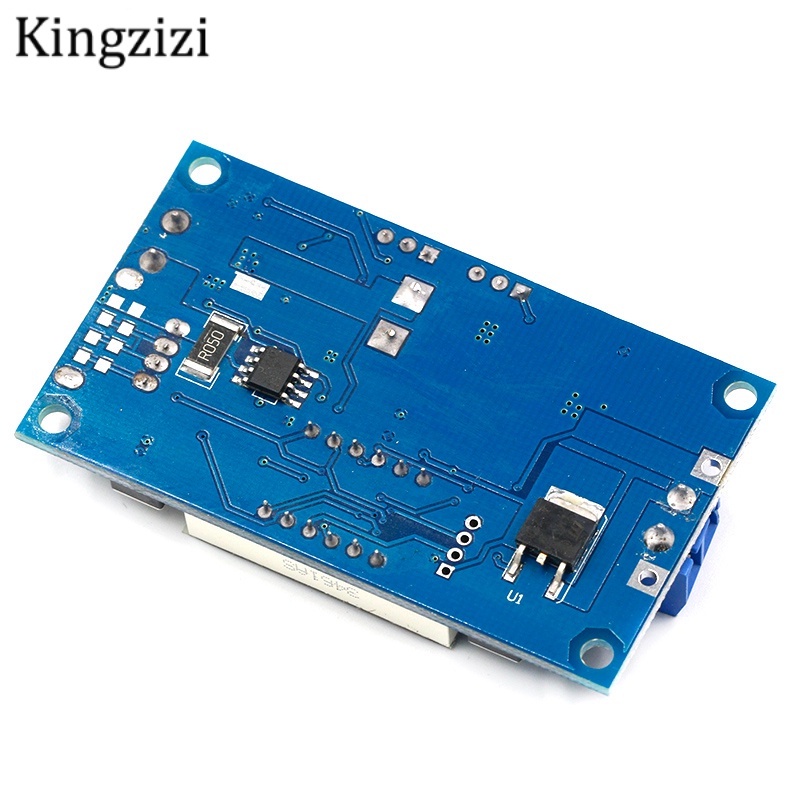

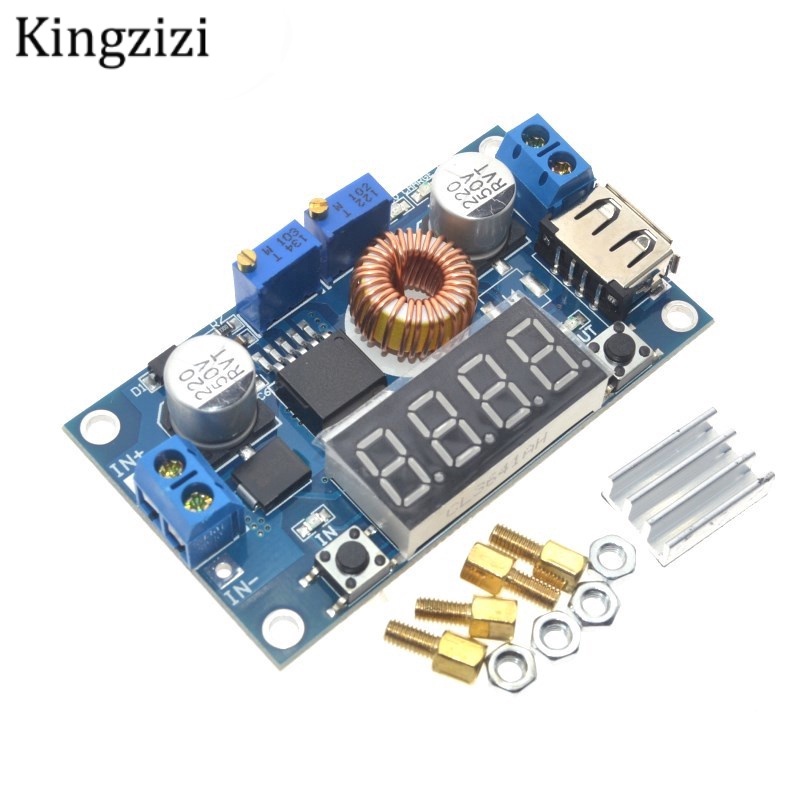

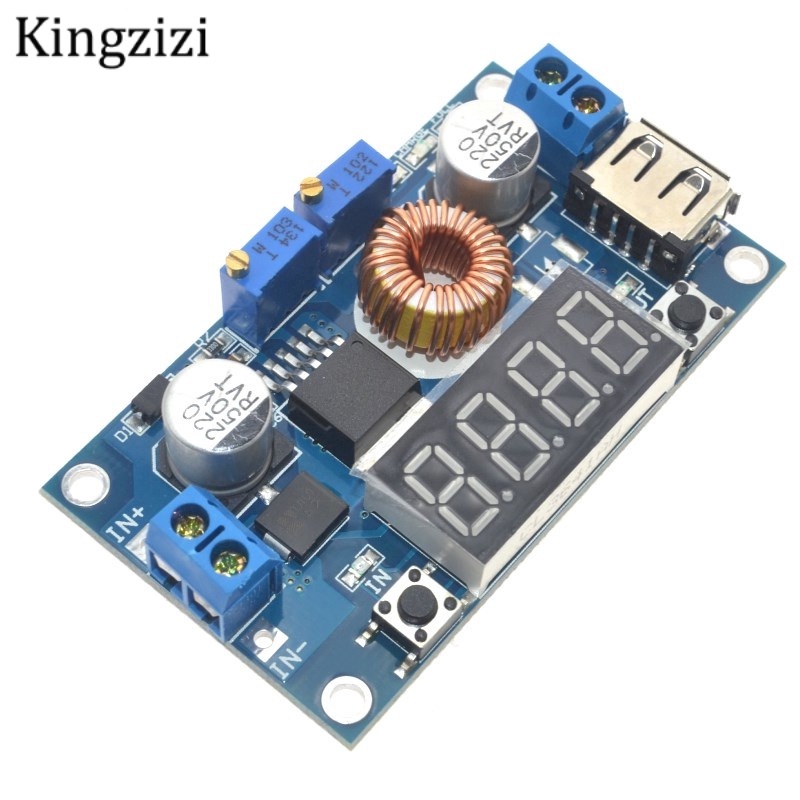

Hình ảnh sản phẩm
