Mô Đun Sạc Pin Lithium Chuyển Đổi 5A DC Sang DC CC CV Chuyên Dụng

Giới thiệu Mô Đun Sạc Pin Lithium Chuyển Đổi 5A DC Sang DC CC CV Chuyên Dụng

5a điện áp không đổi dòng điện không đổi dòng điện buck cung cấp mô-đun LED trình điều khiển pin lithium bộ sạc pin lithium

Mô-đun nổi bật:
1. Công suất cao, hiệu quả cao, 5A, độ gợn sóng thấp;
2. Ba trong một:
(1) Được sử dụng như một mô-đun bước xuống thông thường với khả năng bảo vệ quá dòng;
(2) Nó được sử dụng như một bộ sạc cho pin lithium, pin, pin niken-cadmium-kim loại hyđrua (gói pin) có giá trị điện áp khác nhau và được sử dụng trong tấm pin mặt trời, tuabin gió, v.v.;
(3) Được sử dụng như một mô-đun ổ đĩa dòng điện không đổi LED công suất cao;

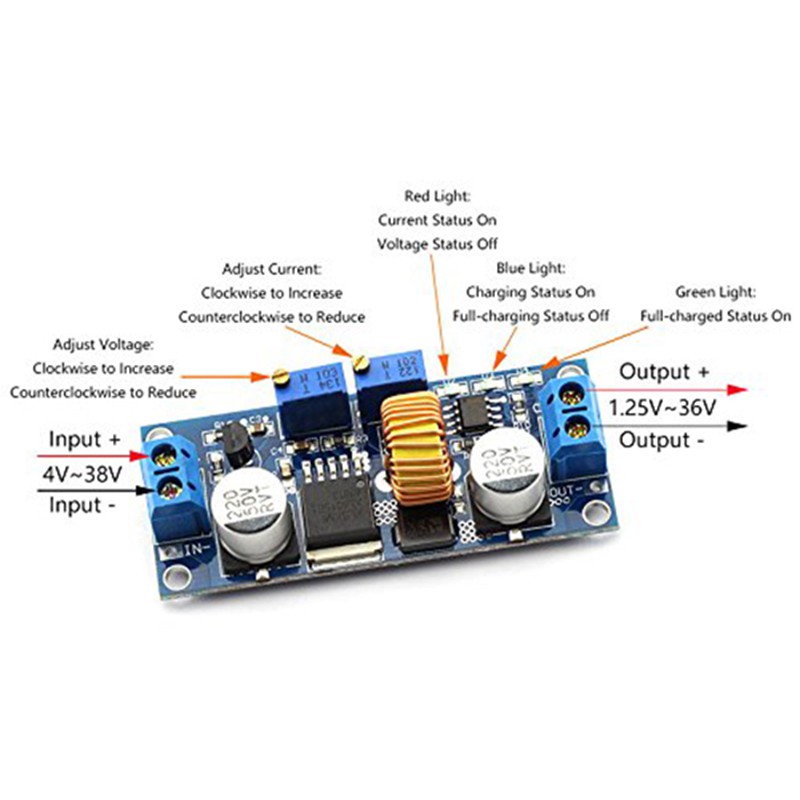

3. Nó có hai chế độ điện áp không đổi và dòng điện không đổi, và đèn báo cho biết chế độ nào mô-đun hiện đang ở;
4. Khi được sử dụng làm bộ sạc pin lithium, bạn có thể đặt điện áp sạc nổi và kích thước dòng sạc, có chỉ báo để cho biết nó đang sạc hay đã được sạc đầy;
5. Với chức năng bảo vệ giới hạn dòng điện, mô-đun sẽ không bị cháy ngay cả khi đầu ra bị đoản mạch.

Thông số mô-đun
Điện áp đầu vào: 4-38V
Điện áp đầu ra: 1.25-36V có thể điều chỉnh liên tục
Dòng điện đầu ra: có thể điều chỉnh, 5A
Công suất đầu ra: 75W
Nhiệt độ làm việc: -40 ~ + 85 độ
Tần số làm việc: 180KHz
Hiệu suất chuyển đổi: 96%
Bảo vệ ngắn mạch: có (dòng giới hạn 8A)
Bảo vệ quá nhiệt: Có (tự động tắt đầu ra sau khi quá nhiệt)
Bảo vệ kết nối ngược đầu vào: không có, (nếu cần, vui lòng kết nối diode dòng cao với đầu vào)
Phương pháp lắp đặt: 4 miếng vít 3mm
Phương thức đấu dây: thiết bị đầu cuối hoặc đầu cuối hàn, V-IN là đầu vào, V-OUT là đầu ra
Kích thước mô-đun: chiều dài 61,7mm chiều rộng 26,2mm chiều cao 15mm

Phạm vi ứng dụng
1. Được sử dụng như một mô-đun buck thông thường với khả năng bảo vệ quá dòng
Hướng dẫn sử dụng:
(1) Điều chỉnh chiết áp điện áp không đổi để làm cho điện áp đầu ra đạt giá trị điện áp bạn muốn
(2) Sử dụng phạm vi dòng điện 10A đồng hồ để đo dòng điện ngắn mạch đầu ra (chỉ cần kết nối hai thử nghiệm dẫn đến đầu cuối đầu ra) và điều chỉnh chiết áp dòng điện ổn định để làm cho dòng điện đầu ra đạt giới hạn trước Giá trị bảo vệ quá dòng. (Ví Dụ: giá trị hiện tại do đồng hồ vạn năng hiển thị là 4A, thì dòng điện chỉ có thể đạt 4A khi bạn sử dụng mô-đun và điện áp không đổi màu đỏ và đèn báo dòng điện không đổi khi dòng điện đạt 4A, Nếu không chỉ báo sẽ bị tắt)

Ghi chú:
Khi được sử dụng ở trạng thái này, vì đầu ra có khả năng chống lấy mẫu hiện tại là 0,05 ohms, sẽ có giảm điện áp 0~0,3V sau khi kết nối tải, điều này là bình thường! Giảm điện áp này không bị kéo xuống bởi tải của bạn, nhưng rơi vào điện trở lấy mẫu.

Lưu ý: Khi mô-đun này được sử dụng trên 3A, 35W, vui lòng tăng cường tản nhiệt!!!

Bạn có thể yêu cầu chúng tôi cung cấp các chi tiết khác nếu bạn không chắc chắn về nó, Cảm ơn bạn đã thông cảm!

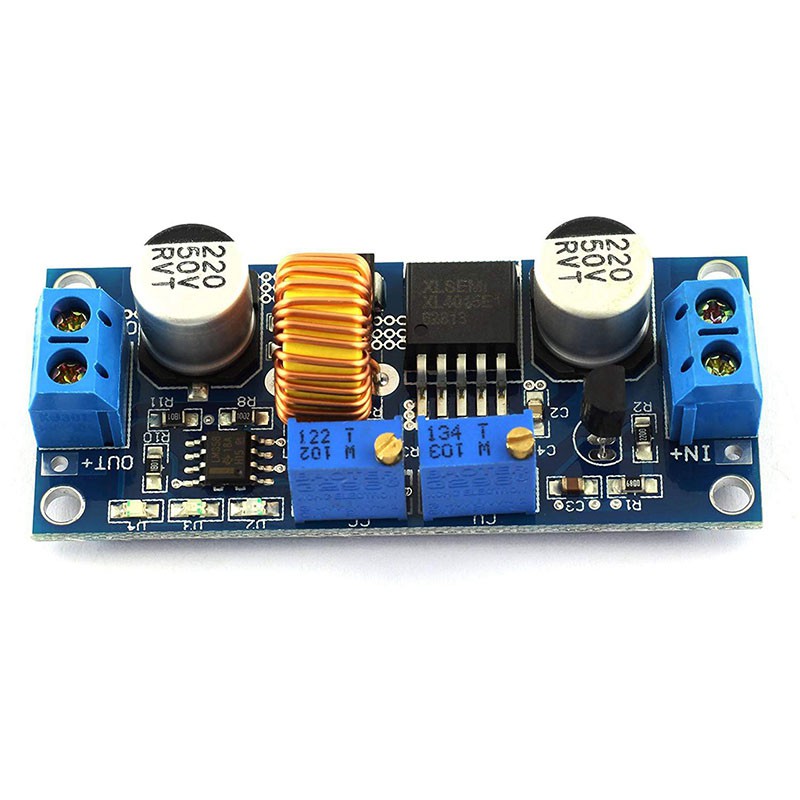

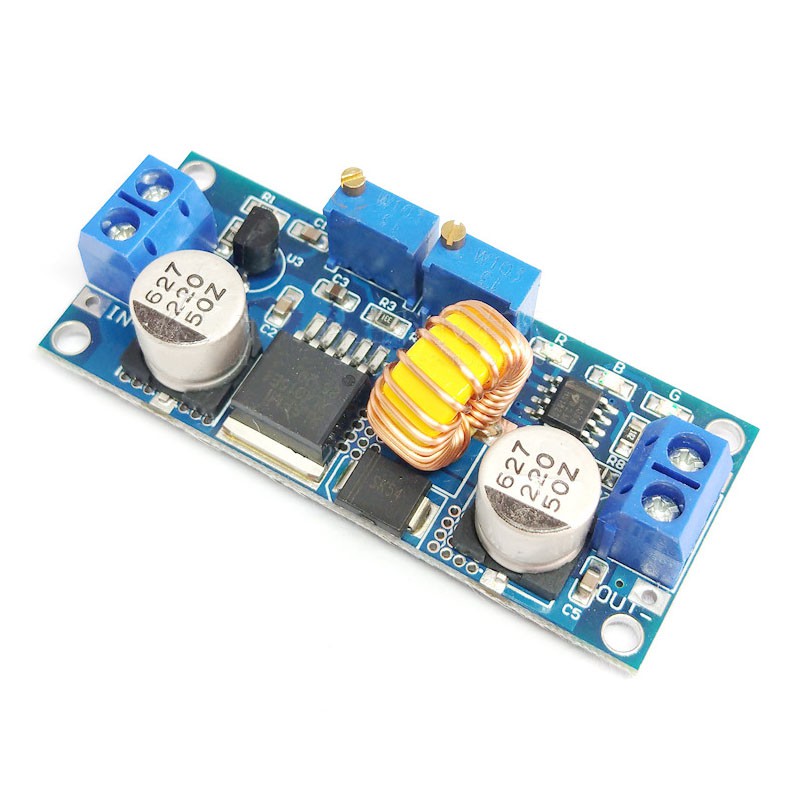

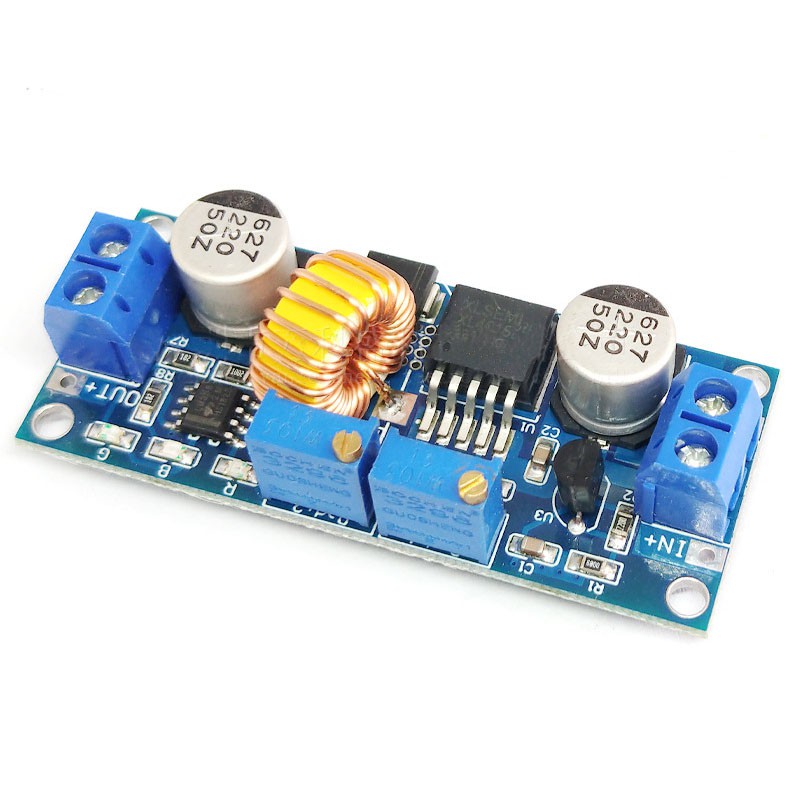

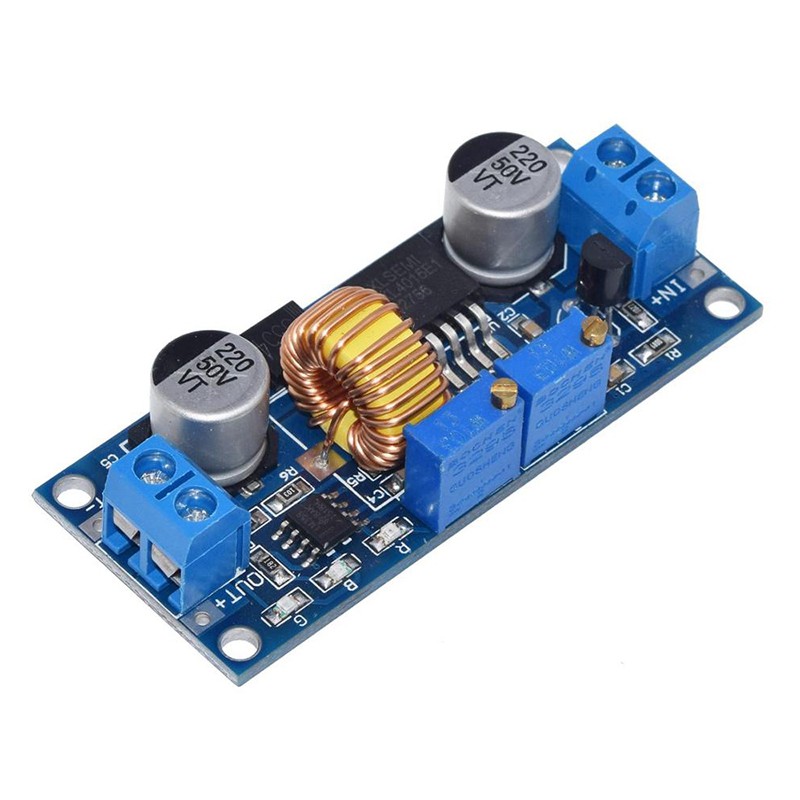

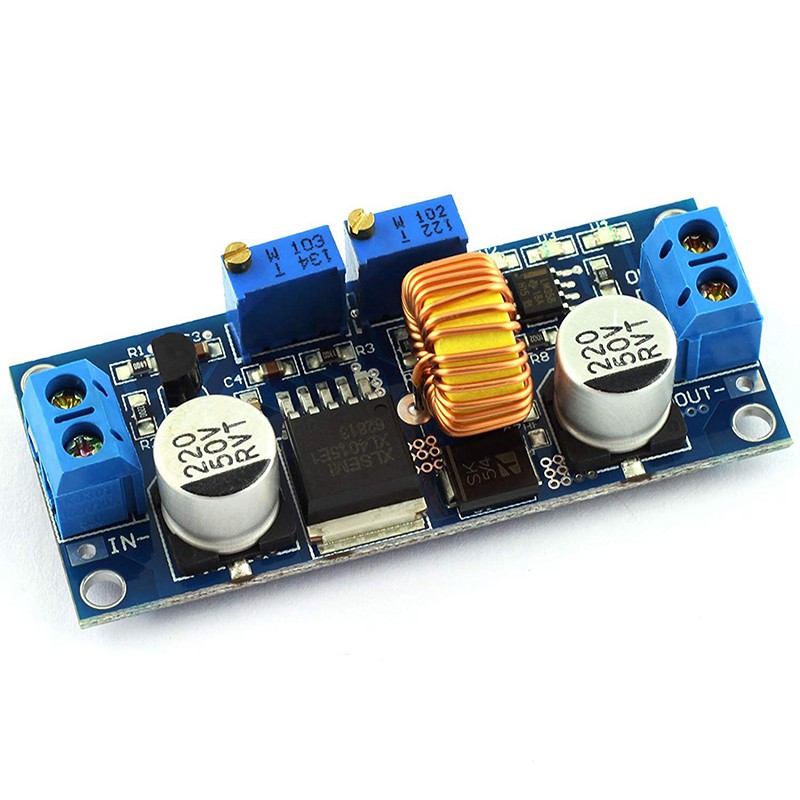

Hình ảnh sản phẩm
