Mô Đun Tăng Áp 15kV 18650 Tự Lắp Ráp

Giới thiệu Mô Đun Tăng Áp 15kV 18650 Tự Lắp Ráp

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Bộ phát điện đánh lửa hồ quang cao áp 15KV tần số cao DC DIY

Lưu ý: Sản phẩm này là bộ DIY, chưa được lắp ráp. Mặc định có một bảng PCB.

Đặc điểm
Sản phẩm này là một bộ sản xuất cuộn tăng cường, mạch đơn giản và đảm bảo, với một bản vẽ dây chuyền chuyên nghiệp, dành cho những người đam mê nghiên cứu điện tử

Tham số
Máy biến áp 15KV kích thước bên ngoài khoảng: 27 × 16 × 21mm
Điện áp đầu vào: DC 3.7V-4.2V (giới hạn 12V, máy biến áp này có thể áp dụng tương tự cho điện áp đầu vào 12V, điện trở phản hồi lên khoảng 150Ω ~ 1.5KΩ, điện trở của sản phẩm lớn để thay thế một điều chỉnh nhỏ, bóng bán dẫn hoặc biến áp bị đốt cháy)
Cường độ dòng điện đầu vào: <2A
Điện áp đầu ra: khoảng 15KV
Sản lượng cường độ dòng điện: .40.4A
Khoảng cách đánh lửa lưỡng cực điện áp cao: .5 0.5 cm

Khi ngắt đầu vào sản phẩm cấp nguồn 3.7V-4.2V, đầu ra điện áp cao thứ cấp không được kết nối với điốt và tụ điện chỉnh lưu điện áp cao, các đầu cực đầu ra dài .5 1.5cm có thể tạo ra hồ quang nhiệt độ cao màu tím, không bị nứt, nhưng nhiệt độ là rất cao, bạn có thể dễ dàng và ngay lập tức đốt thuốc lá, hoặc thậm chí là đốt Sparks rất mỏng (chẳng hạn như thí nghiệm hóa học ở trường trung học cơ sở dây mỏng trong cảnh đốt oxy)

Kết cấu máy biến áp
Có hai cuộn sơ cấp, một cuộn sơ cấp, một cuộn dây hồi tiếp, đầu ra thứ cấp của áp suất cao. Khác: Máy biến áp 15KV được thiết kế cho đầu ra tối đa, đầu ra giới hạn không thể vượt quá 15KV, là một cung tròn một centimet, điện áp đầu ra cao hơn có khả năng làm hỏng máy biến áp.

Kích thước bảng PCB: 4.2CM * 3.2CM * 0.16CM

Lưu ý khi lắp đặt:

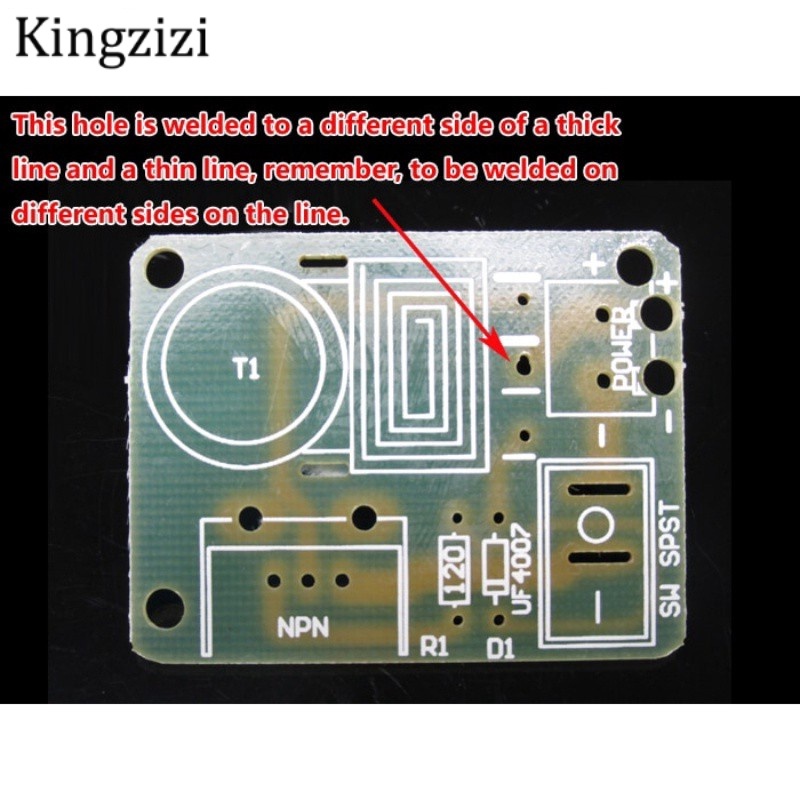

1. Với các bộ phận của bảng PCB sản xuất tốt hơn, trong đó dòng biến áp của dòng dày và dòng mỏng, điều này cần chú ý đến các thành phần khác bằng bảng các ký hiệu và các thông số hàn trên dòng. Bảng biến áp đã thực hiện ba miếng đệm, trong đó phần giữa của lỗ đệm tương đối lớn, lỗ đồng thời hàn một dây tráng men dày và một dây tráng men mỏng, dây tráng men dày và dây tráng men mỏng không sử dụng cùng một phía
2. Để ngăn khoảng cách 2 dây đầu ra quá xa, dẫn đến không tải, bạn có thể hàn chân 3P ở đầu ra.
3. Sau khi lắp ráp thành công, nếu đầu ra truy cập vào một tụ điện cao áp và ba bộ chỉnh lưu điện áp cao gồm mạch nhân đôi điện áp, bạn có thể tạo ra điện áp cao DC, bạn có thể tạo ra máy phát anion.

Gói hàng bao gồm:
1 x Máy tăng áp 15VKE
1 x Bảng mạch
1 x Điện trở 120 ohm
1 x Diode phục hồi cực nhanh UF4007
1 x Bóng bán dẫn N20
1 x Tản nhiệt
1 x Vít M3 * 6
1 x Công tắc thuyền
1 x 3-pin.

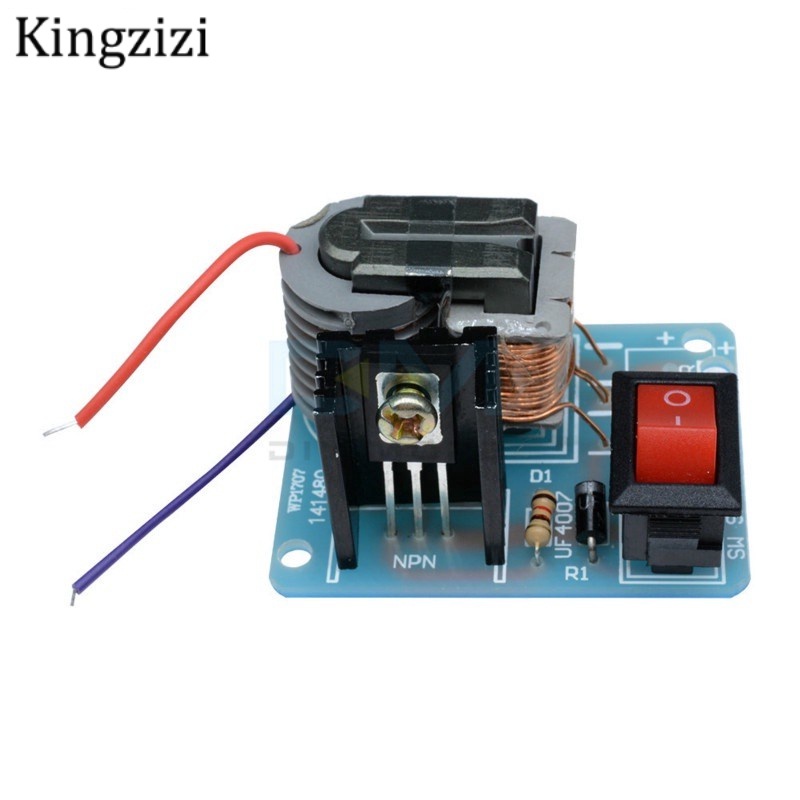

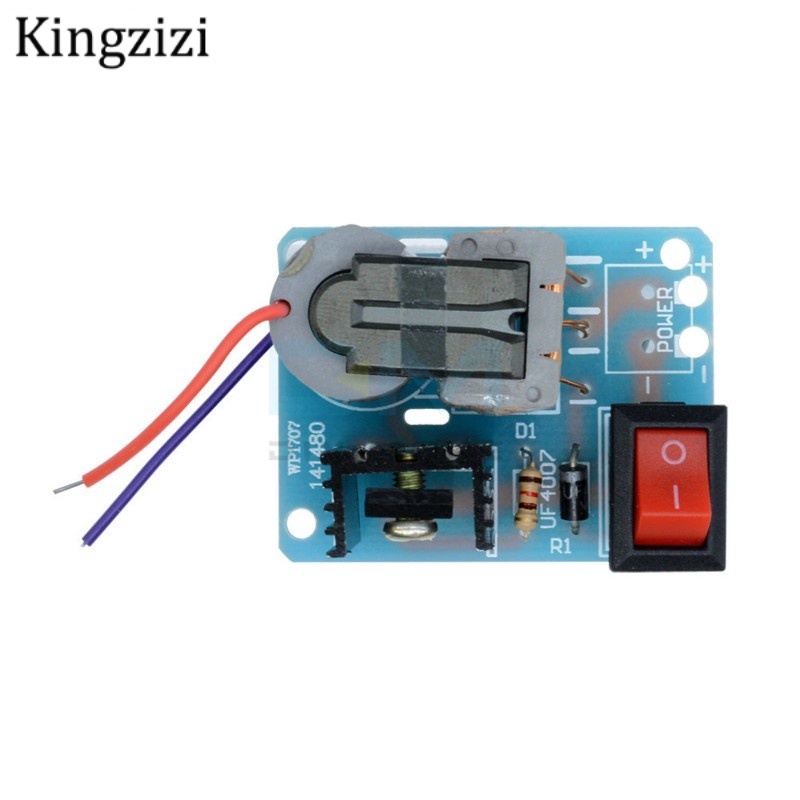

Hình ảnh sản phẩm
