Mô Đun Tăng Áp Pin Lithium 15W 3A Type-C 18650

Giới thiệu Mô Đun Tăng Áp Pin Lithium 15W 3A Type-C 18650

Thương hiệu mới và chất lượng cao
Kích thước "như hình ảnh hiển thị
Trọng lượng “Khoảng 37g
Cổng: Loại-C
Điện áp: 5V, 9V, 12V
Tổng quan về '
- Mô-đun UPS-15W có thể nhận ra việc chuyển đổi liền mạch nguồn điện bên ngoài và nguồn điện kép của pin (không có độ trễ), phù hợp với các chương trình cung cấp điện không bị gián đoạn như thiết bị và đồng hồ DC công suất thấp và tự khởi động sauMất điện và tự sạc khi nhận điện.

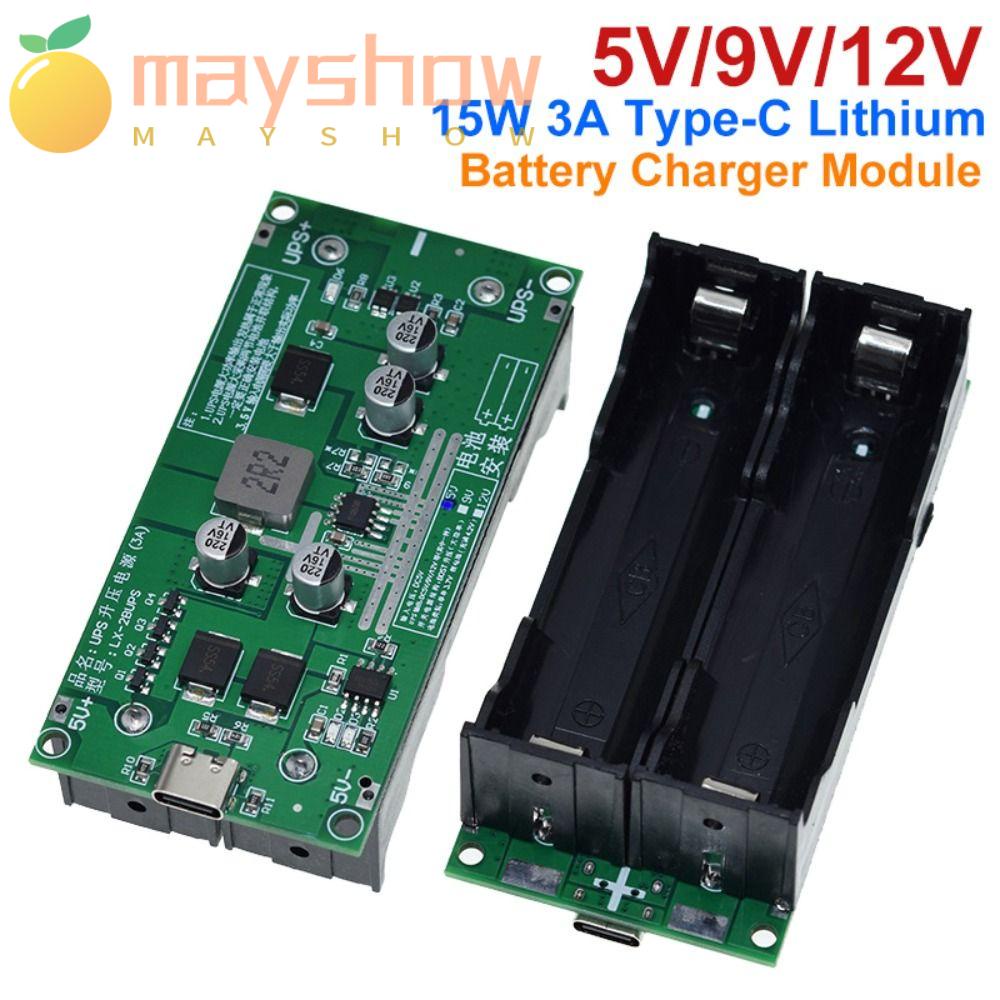

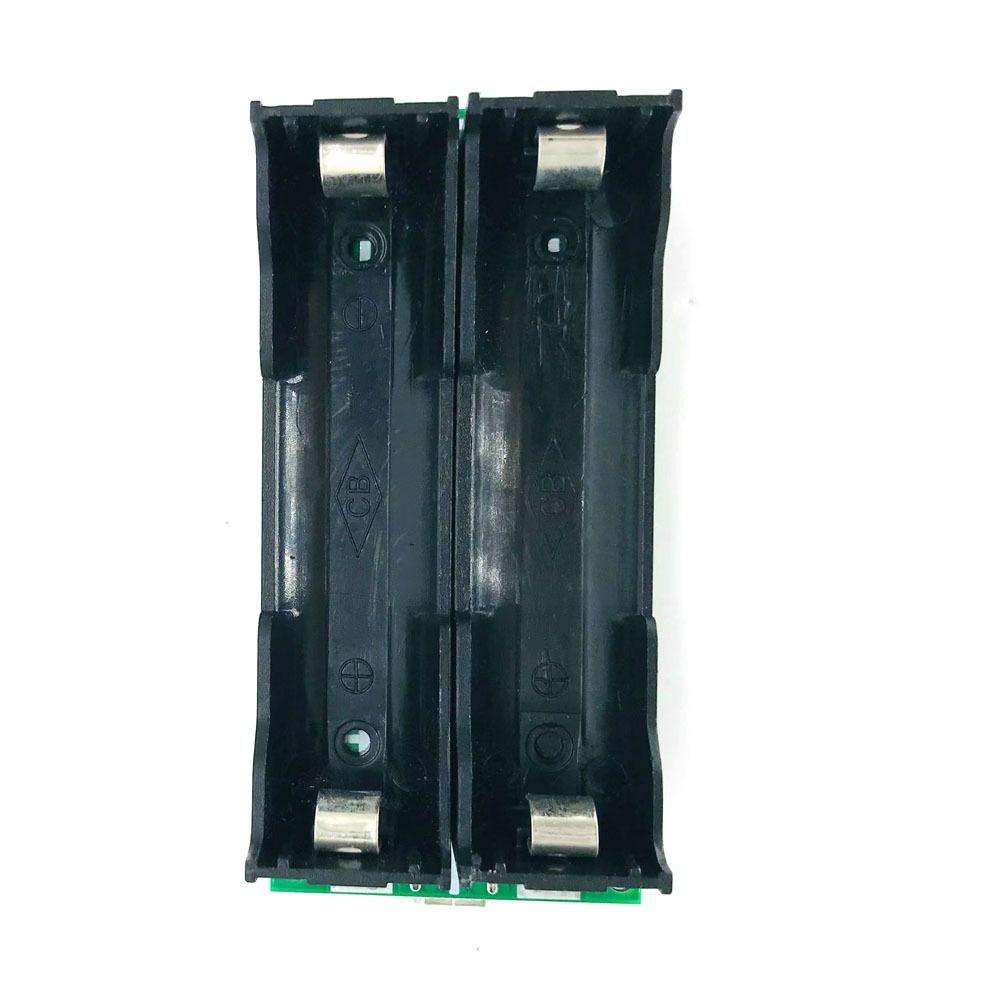

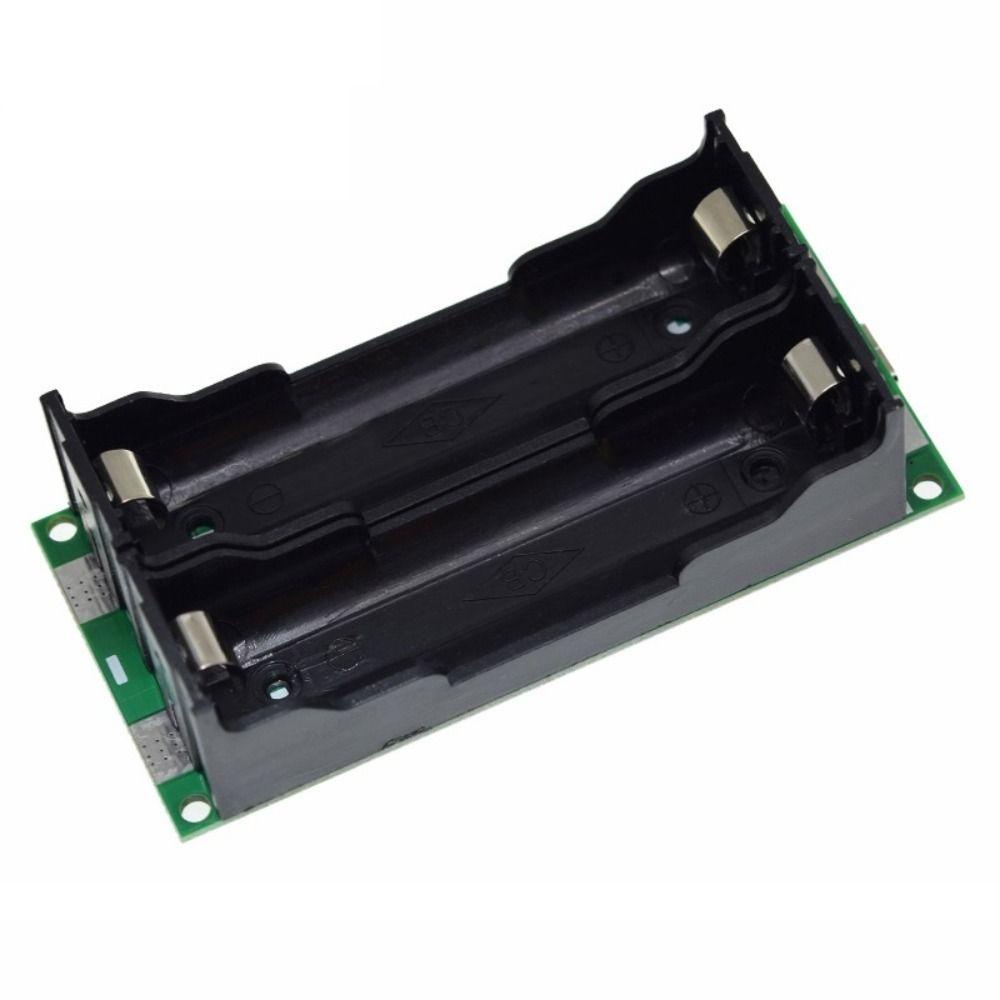

- Mô-đun UPS-15W tích hợp bốn chức năng thiết thực là sạc pin liti, bảo vệ pin liti, tăng đầu ra và chuyển đổi UPS.Nó cũng được trang bị giao diện sạc Micro USB đa năng, đầu vào DC5V trực tiếp để sạc pin liti, đèn LED hai màu cho biết trạng thái sạc và đèn xanh đầy đủ Luôn sáng, tự động ngừng sạc, mô-đunĐược trang bị hai giá đỡ pin 18650 chất lượng cao để bạn lựa chọn.

Mô tả chức năng '
1.Chức năng của UPS: Khi nguồn điện được bật, nguồn điện trực tiếp cấp nguồn cho tải qua mạch tăng áp và sạc đồng thời pin liti.Khi nguồn điện bị cắt, đường dẫn pin sẽ tự động được kích hoạt để cấp nguồn cho tải qua mạch tăng.
2.Mạch tăng cường: công suất pek lên đến 20W, công suất định mức lên đến 15W, mạch tăng BOST, MOS dòng điện cao 12A tích hợp, hiệu suất lên đến 96%, tiêu thụ điện năng tĩnh mô-đun 25mA, đầu ra 5V / 9V / 12V tùy chọn.(Tải được khuyến nghị là < 15W trong điều kiện bình thường.Đầu ra 5V: dòng điện 3A, đầu ra 9V: dòng điện 1.6A, đầu ra 12V: dòng điện 1.2A)
3.Bảo vệ pin Lithium: bảo vệ quá tải, quá xả, quá nhiệt, quá dòng (nếu nó chuyển sang trạng thái bảo vệ và không xuất ra sau khi đoản mạch do nhầm lẫn, nó sẽ tự động kích hoạt và khôi phục đầu ra khi kết nốiĐến sạc 5V).

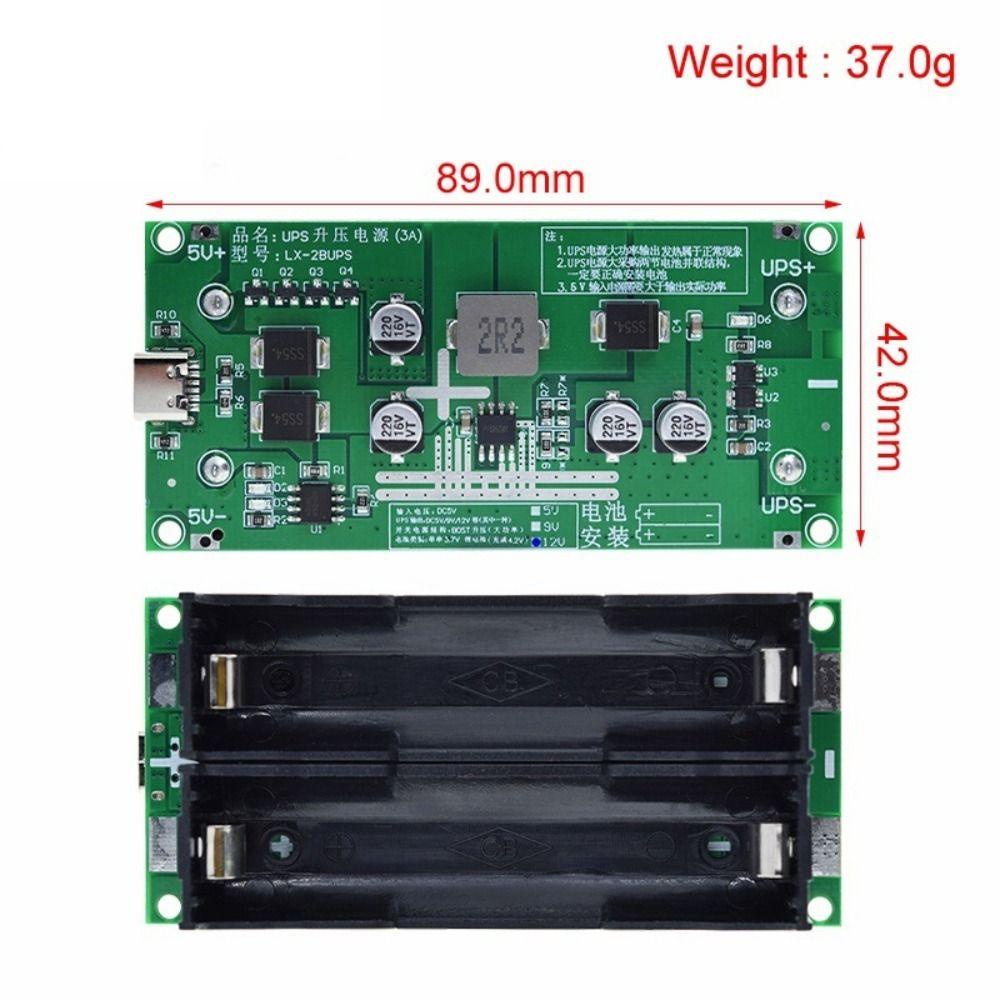

4.Kích thước mô-đun: 89 * 42 * 22,4mm (hộp pin vá mặt sau)

Hướng dẫn sử dụng '
1.Khi sử dụng làm UPS, cần lắp pin để đảm bảo nguồn điện 5V đầu vào có đủ nguồn điện, đầu ra vẫn hoạt động theo thời gian thực, có thể khởi động pin lúcBất cứ lúc nào khi mất điện.
2.Nếu UPS muốn tiết kiệm năng lượng tiêu thụ, hãy hàn chỉ báo đầu ra sau khi tất cả các thử nghiệm hoàn thành, điều này có thể làm giảm mức tiêu thụ hiện tại hơn mười mA mà không ảnh hưởng đến đầu ra bình thường của mạch, điều này làTiết kiệm điện hơn.
3.Trong quá trình sử dụng và vận hành, bo mạch có thể được kích hoạt để vào trạng thái bảo vệ mà không có đầu ra do nhiều nguyên nhân khác nhau (cảm ứng không chính xác, kết nối sai, v.v.).Sau khi khắc phục sự cố, hãy kết nối cổng sạc của bo mạch với 5V để sạc và bo mạch được bật lại.Đầu ra lại có thể được kích hoạt.
4.Nguồn điện sạc 5V được sử dụng bởi từng người dùng sử dụng tụ điện đầu ra tương đối lớn.Tụ điện này có thể tiếp tục xả sau khi tắt nguồn, do đó điện áp cấp nguồn có quá trình giảm chậm, điều này sẽ gây ra hiện tượng bo mạch sau khi tắt nguồn.Không chuyển đổi nguồn pin nhanh chóng.Nếu gặp trường hợp như vậy, bạn có thể kết nối điện trở phóng điện 1K song song với cổng đầu vào 5V.
5.Nếu bạn muốn tăng dung lượng pin của mô-đun UPS, bạn có thể sử dụng song song nhiều ô, các chức năng khác sẽ không bị ảnh hưởng.

Chú ý đến
1.Màu sắc thực của mặt hàn

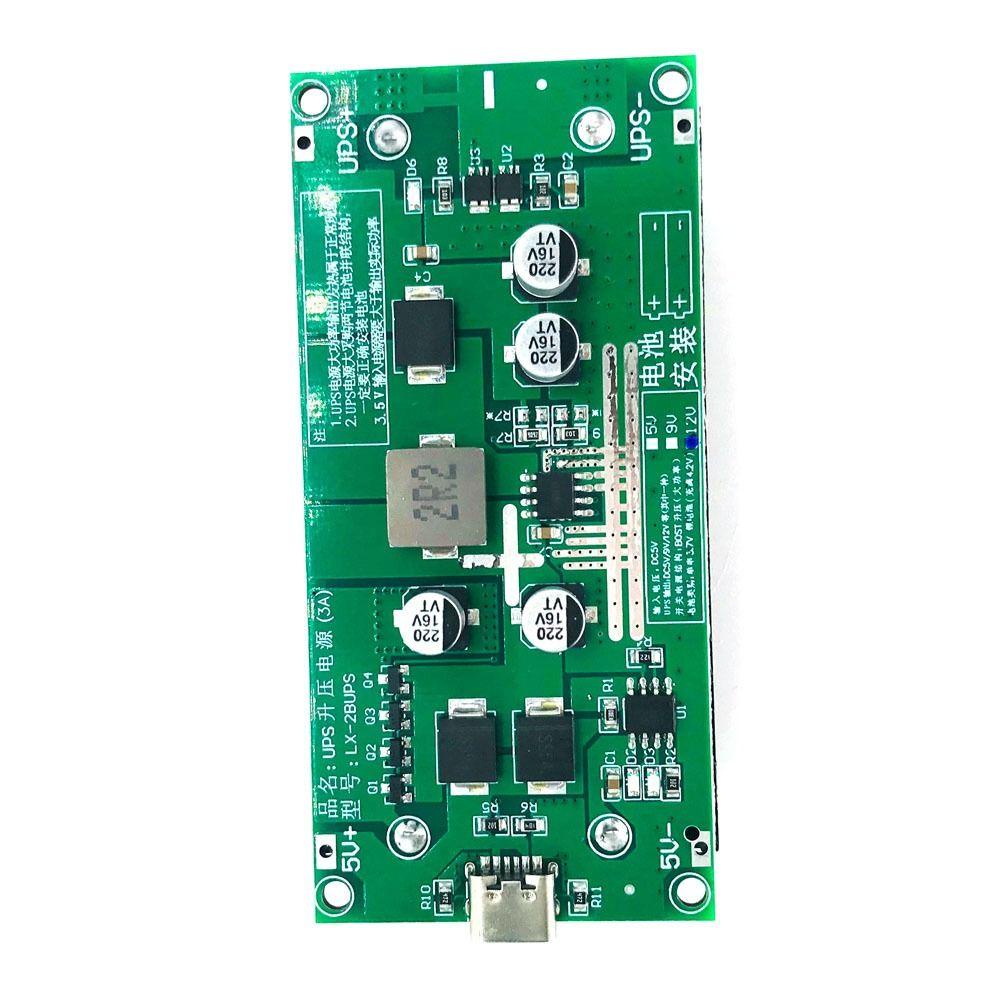

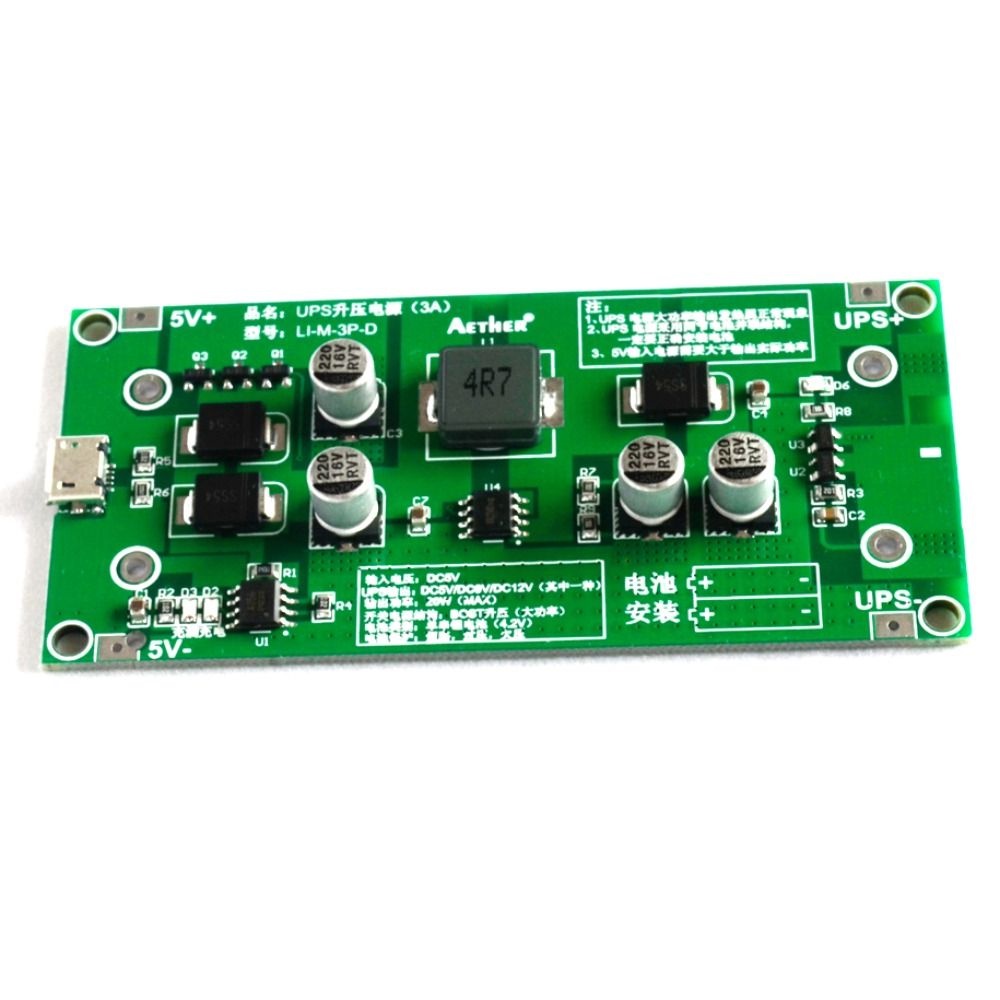

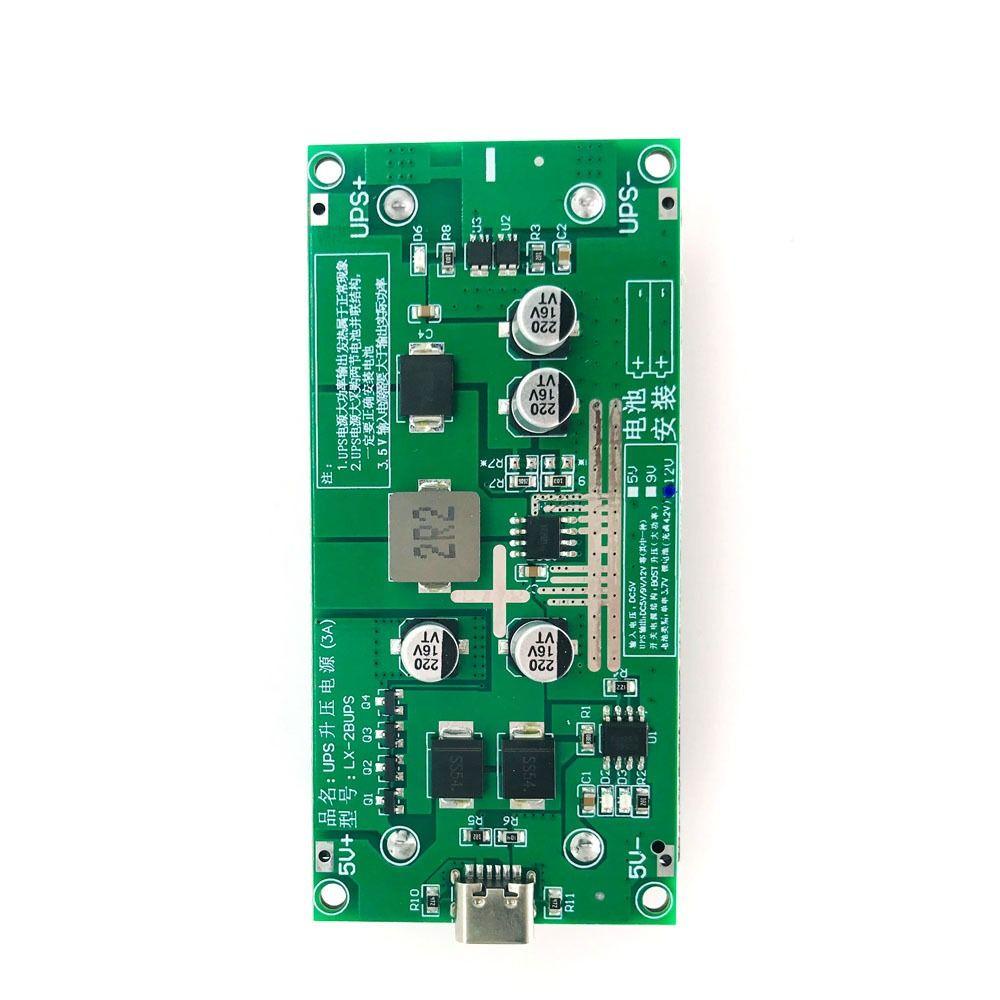

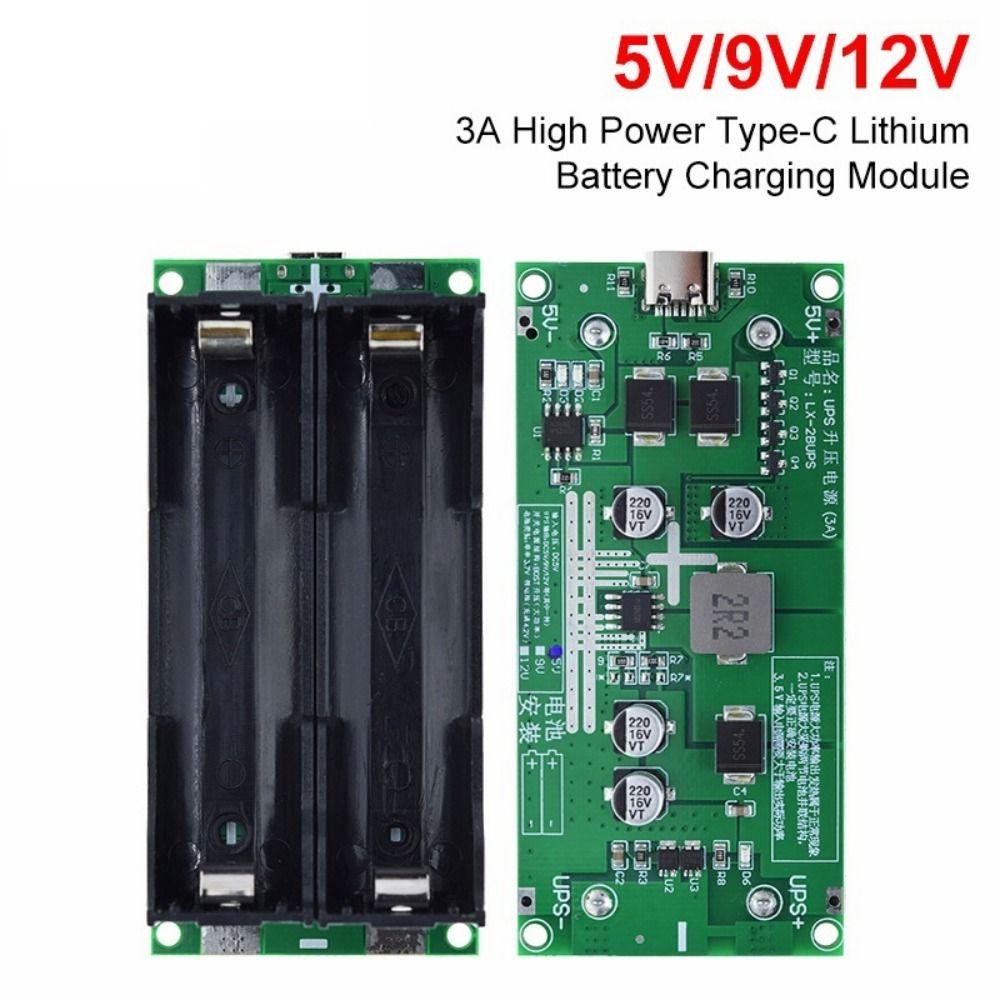

Hình ảnh sản phẩm
