Giới thiệu Mô Đun Tăng Áp Pin Lithium 3.7V 4.2V Liter 5V 9V 12V USB QC2.0 QC3.0 TPS61088 Chuyên Dụng Cho Điện Thoại
Bảng mô-đun nguồn tăng cường pin Lithium đơn di động 3.7V 4.2V Lít 5V 9V 12V Điện thoại di động USB Sạc nhanh QC2.0 QC3.0 TPS61088 Tên “ Mô-đun nguồn sạc nhanh tăng cường pin liti một cell Chip điều khiển chính - TPS61088A Chip nhận dạng “ FP6601Q Điện áp đầu vào - 2,8 ~ 4,5V. rất thích hợp cho pin liti polyme 3.7V Điện áp đầu ra - Mặc định là 5V , kích hoạt sạc nhanh sau 4,5V ~ 12V theo giao thức . Dòng định mức đầu vào ' 8A Dòng điện đầu ra “ 5V3A , 9V2A , 12V2A . Dòng điện đầu ra thích ứng . Công suất đầu ra - lên đến 24W . Thỏa thuận hỗ trợ - QC2.0, QC3.0, Thỏa thuận Huawei FCP, DCP Hiệu quả lên đến 93 ' , với giá trị điển hình là 90 ' . Kích thước mô-đun 4.00 (length) * 16.5 (width) * 8 (height) mm ( bao gồm USB) Trọng lượng tịnh của mô-đun - khoảng 7 gram
Chip FP6601Q tích hợp giao thức sạc nhanh HiSilicon và giao thức sạc nhanh giao diện Qualcomm QC2.0 '3.0USB , có thể nhanh chóng sạc các thiết bị hỗ trợ giao thức FCP và QC2.0 '3.0. nó cũng hỗ trợ Đối VỚI các thiết bị Apple và CHO Samsung . chip có thể tự động phát hiện xem thiết bị hiện được kết nối có phải là thiết bị QC2.0 '3.0 hoặc FCP để tự động điều chỉnh điện áp hay không .
Tính năng của sản phẩm ' 1. Hỗ trợ giao thức đầu ra điện áp và dòng điện FCP. 2. Hỗ trợ đầu ra điện áp Qualcomm QC2.0 '3.0 classA 5V, 9V , 12V . 3. Tự động nhận dạng giao thức sạc nhanh FCP và QC2.0 '3.0. 4. Hỗ trợ thiết bị giao thức của doanh nghiệp viễn thông Trung Quốc YDDT 1591.
Tps61088 là bộ chuyển đổi tăng cường mật độ công suất cao , tích hợp đầy đủ với công tắc nguồn 11mΩ và công tắc chỉnh lưu 13mΩ cung cấp giải pháp hệ số hình thức nhỏ hiệu quả cho các hệ thống di động . Với dải điện áp đầu vào rộng 2,7V Đến 12V , TPS61088 hỗ trợ các ứng dụng với pin Li-Ion đơn hoặc hai cell . Thiết bị có khả năng dòng điện chuyển mạch 10A và có khả năng cung cấp điện áp đầu ra lên đến 12,6V.
Tps61088 sử dụng cấu trúc liên kết điều khiển dòng điện đỉnh không đổi thích ứng để điều chỉnh điện áp đầu ra . TPS61088 hoạt động ở chế độ PWM trong điều kiện tải trung bình đến nặng . Các chế độ hoạt động thông qua chân mode . Một là chế độ PFM giúp tăng hiệu quả - chế độ còn lại là chế độ PWM cưỡng bức để tránh các sự cố ứng dụng do tần số chuyển mạch thấp . Tần số chuyển mạch ở chế độ PWM có thể được điều chỉnh từ 200khz đến 2,2MHz với điện trở bên ngoài . TPS61088 cũng thực hiện chức năng khởi động mềm có thể lập trình và giới hạn dòng điện đỉnh chuyển mạch có thể điều chỉnh . Ngoài ra , thiết bị còn có khả năng bảo vệ quá áp đầu ra 13,2V , bảo vệ quá dòng từng chu kỳ và nhiệt Bảo vệ tắt máy. Tps61088 có sẵn trong gói VQFN 20 chân 4,50mm ” 3,50mm .
Giới thiệu ứng dụng sản phẩm ' Mô-đun này có thể được áp dụng cho pin liti một cell đến đầu ra 5V-12V để sạc sản phẩm kỹ thuật số nói chung , chẳng hạn như điện thoại di động , Ipad , MP3,2 PSP , v.v . Nó có thể được sử dụng như một đầu ra hiện tại cao Nguồn điện di động chỉ bằng cách kết nối pin , cũng có thể cấp nguồn cho sản phẩm 5-12V bằng cách cài đặt điện áp đầu ra .
#Đơ

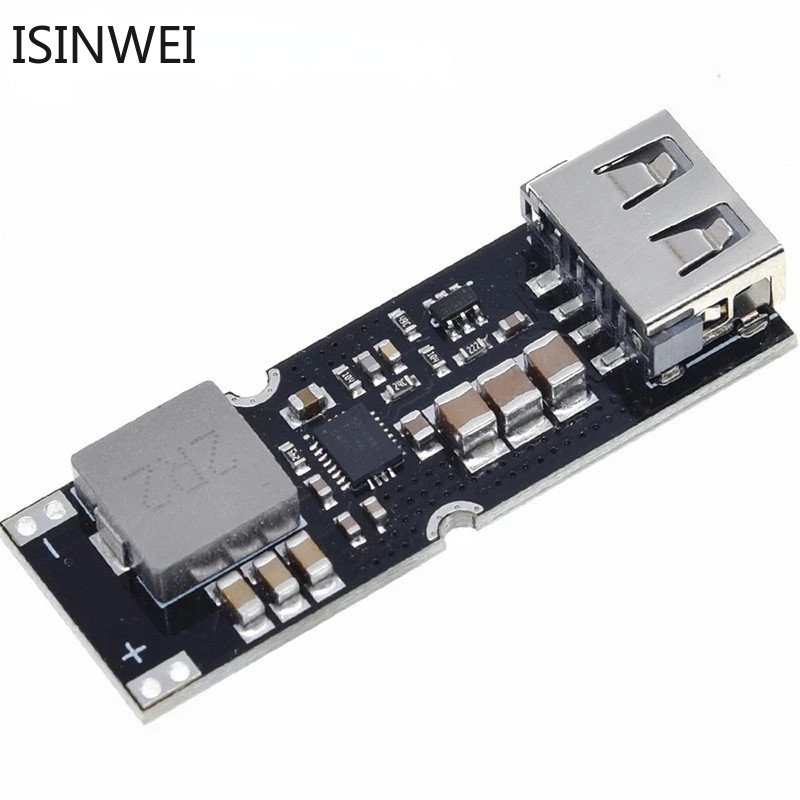

Hình ảnh sản phẩm
