Mô đun tăng áp Xl6009 4a Dc-Dc chuyên dụng

Giới thiệu Mô đun tăng áp Xl6009 4a Dc-Dc chuyên dụng

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

IN+ đầu vào dương IN- đầu vào âm!
OUT+ đầu ra dương OUT- đầu ra âm

Tham khảo mẫu so sánh thử nghiệm:
Đầu vào 3V đầu ra 12V 0,4A 4,8W
Đầu vào 5V đầu ra 12V 0.8A 9.6W
Đầu vào 7.4V đầu ra 12V 1.5A 18W
Đầu vào 12V đầu ra 15V 2A 30W
Đầu vào 12V đầu ra 16V 2A 32W
Đầu vào 12V đầu ra 18V 1.6A 28.8W
Đầu vào 12V đầu ra 19V 1.5A 28.5W
Đầu vào 12V đầu ra 24V 1 A 24W

Vin * lin * hiệu quả = Vout * lout
Vin: điện áp đầu vào
lin: đầu vào hiện tại
Vout: điện áp đầu ra
lout: dòng điện đầu ra

DSN6009 4A là mô-đun chuyển đổi dòng điện (BOOST) hiệu suất cao. Mô-đun sử dụng thế hệ thứ hai của công nghệ chuyển mạch tần số cao XL6009E1 hiệu suất chip lõi hơn so với công nghệ thế hệ đầu tiên LM2577. Mô-đun tăng XL6009 với chi phí thấp hơn, hiệu suất vượt trội, mô-đun LM2577 sắp bị loại bỏ.

Điện áp đầu vào rộng 3V ~ 32V, dải điện áp hoạt động tối ưu là 5 ~ 32V;
Điện áp đầu ra rộng 5V ~ 35V;
Công tắc MOSFET hiệu quả tích hợp 4A cho phép hiệu suất lên đến 94%; (LM2577 hiện tại là 3A)
Tần số chuyển mạch cao 400KHz, có thể sử dụng tụ lọc công suất nhỏ có thể đạt kết quả rất tốt, độ gợn sóng ngày càng nhỏ. (Tần số LM2577 chỉ 50KHz)

Thông tin chi tiết:
Đặc điểm kỹ thuật mô hình: Mô-đun tăng DSN6009
Thuộc tính mô-đun: Tăng không bị cô lập (BOOST)
Chỉnh lưu: Chỉnh lưu không đồng bộ
Dải đầu vào: 3V ~ 32V
Dải đầu ra: 5V ~ 35V
Dòng điện đầu vào: 4A (tối đa), không tải 18mA (đầu vào 5V, đầu ra 8V, không tải nhỏ hơn 18mA. Điện áp càng cao, dòng tải càng lớn.)
Hiệu suất chuyển đổi: <94% (áp suất càng lớn, hiệu suất càng thấp)
Tần số chuyển mạch: 400KHz
Độ gợn đầu ra: 50mV (điện áp càng cao, dòng điện càng lớn, độ gợn sóng càng lớn)
Quy định tải: ± 0,5%
Quy định điện áp: ± 0,5%
Nhiệt độ hoạt động: -40 ° ~ +85 °
Kích thước: 43mm * 21mm * 14mm (D * R * C)

Gói hàng bao gồm:
1 x Mô-đun chuyển đổi nguồn có thể điều chỉnh từng bước XL6009 DC-DC.

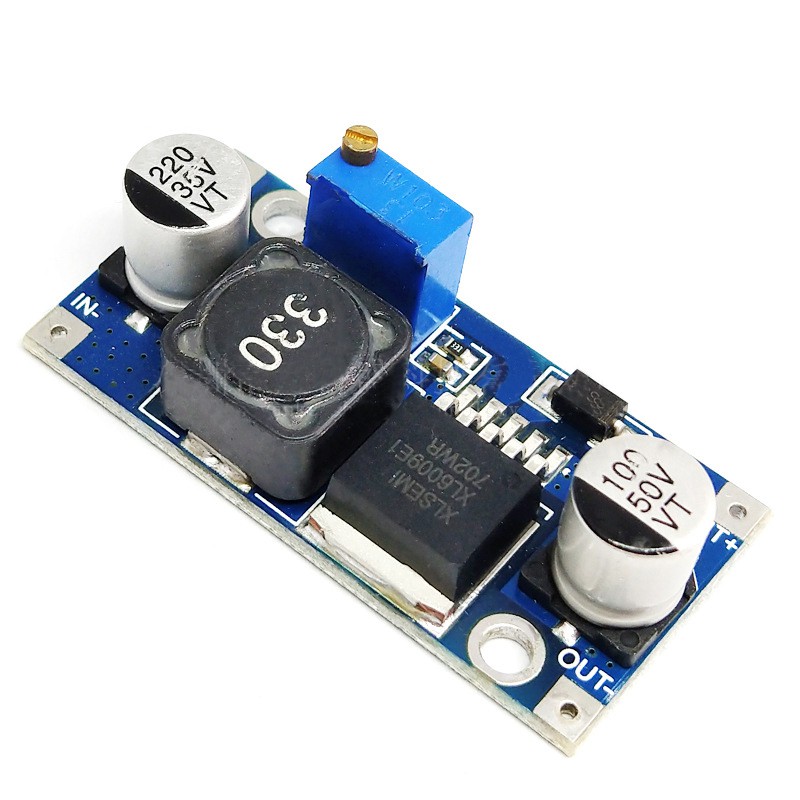

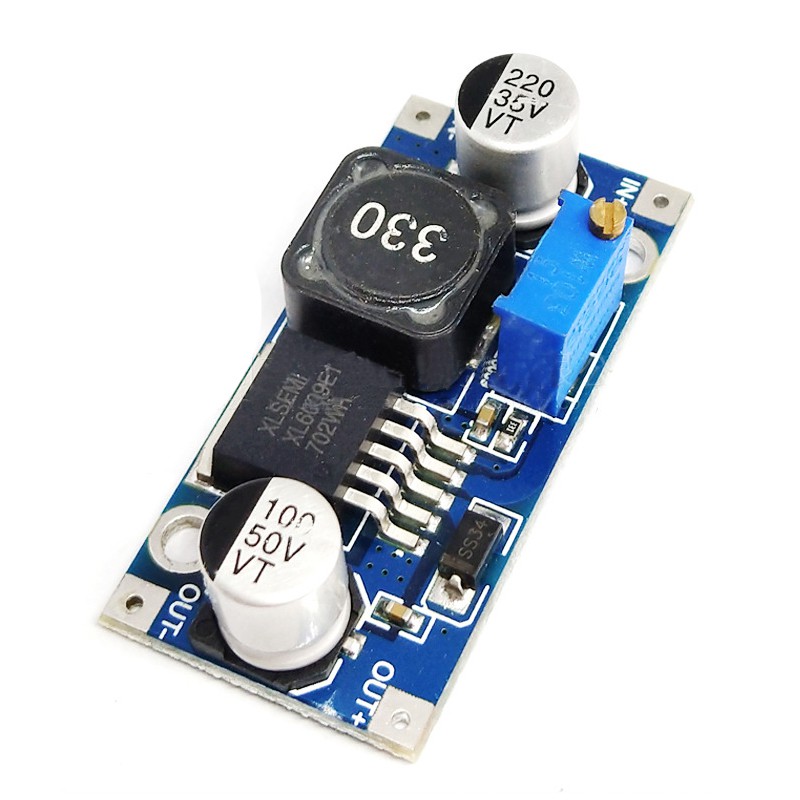

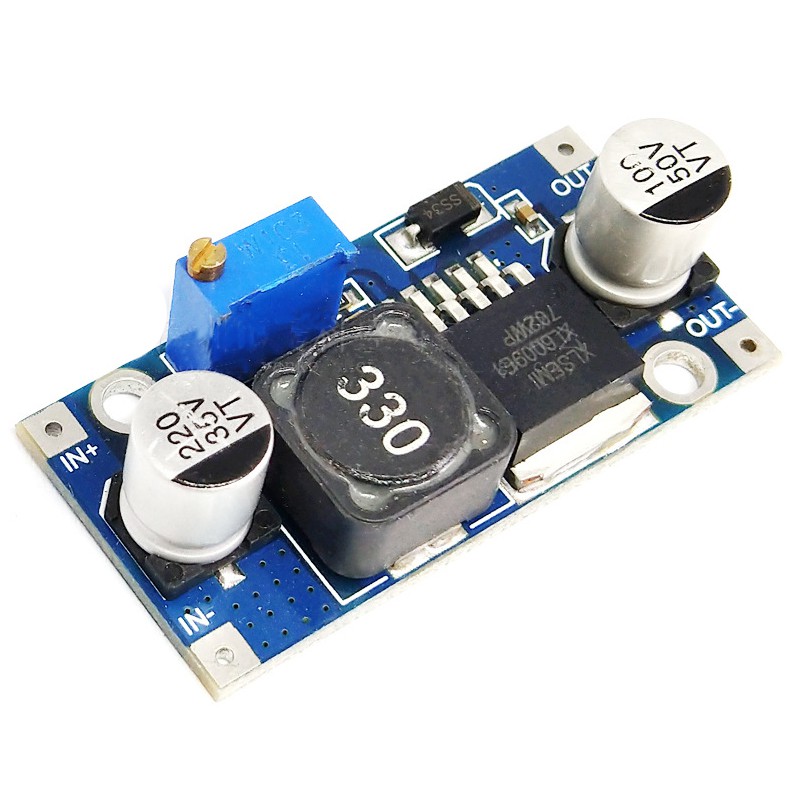

Hình ảnh sản phẩm
