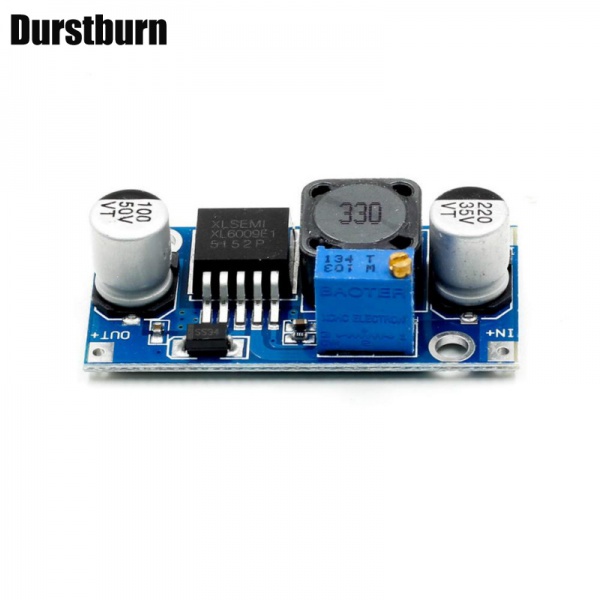

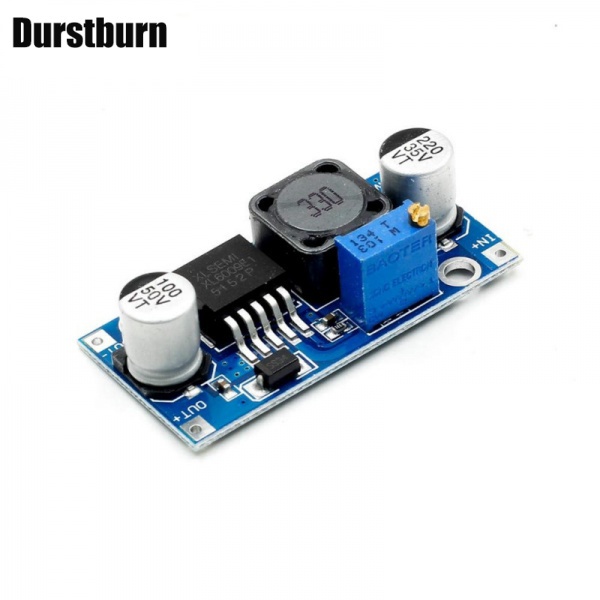

Mô Đun Tăng Áp XL6009 DC-DC LM2577

Giới thiệu Mô Đun Tăng Áp XL6009 DC-DC LM2577

Chào mừng bạn đến với cửa hàng của chúng tôi 👑Durstburn👑, Tất cả các sản phẩm trong cửa hàng này là giá ưu đãi💕, Và có đảm bảo chất lượng💕, Bạn có thể yên tâm mua hàng💕, Chúng tôi sẽ cung cấp cho bạn trải nghiệm mua sắm chất lượng tốt nhất và chất lượng cao nhất! 🌹🌹🌹

Đầu ra XL6009 DC-DC có thể điều chỉnh Mô-đun tăng cường Mô-đun cấp nguồn Mô-đun cấp nguồn bước lên

Mô-đun nâng cấp XL6009 là mô-đun tăng cường hiệu suất cao (boost) với dòng chuyển mạch 4A. Mô-đun sử dụng thế hệ thứ hai của công nghệ công tắc tần số cao XL6009E1 làm chip lõi, hiệu suất vượt xa thế hệ đầu tiên của công nghệ LM2577. Mô-đun tăng cường XL6009 Giảm chi phí, hiệu suất tuyệt vời hơn, mô-đun LM2577 sắp bị loại bỏ.
Điện áp đầu vào siêu rộng 3v ~ 32v, dải điện áp hoạt động tốt nhất là 5~32v;
Điện áp đầu ra siêu rộng 5v ~ 35v;
Tích hợp ống chuyển mạch MOSFET hiệu suất cao 4A, giúp hiệu suất lên đến 94%; (LM2577 dòng điện chỉ 3A)
Tần số chuyển mạch cực cao 400KHz, có thể được sử dụng trong tụ điện lọc dung lượng nhỏ có thể đạt được kết quả rất tốt, xé nhỏ hơn, kích thước nhỏ hơn. (LM2577 Tần số chỉ 50KHz)

Thông số kỹ thuật:
Thông số kỹ thuật mô hình Xl6009 Mô-đun nâng cấp
Đặc tính mô-đun Tăng cường không cô lập (boost)
Chế độ chỉnh lưu Bộ chỉnh lưu không đồng bộ
Phạm vi đầu vào 3v ~ 32v
Phạm vi đầu ra 5v ~ 35v
Đầu vào hiện tại 4a (tối đa), không tải 18mA (đầu vào 5V, đầu ra 8V, không tải nhỏ hơn 18mA. Điện áp càng cao thì dòng điện càng lớn không tải. ）
Hiệu suất chuyển đổi <94% (sự Khác biệt áp suất càng lớn, hiệu quả càng giảm)
Chuyển tần số 400khz
Ripple đầu ra 50mv (điện áp càng cao, dòng điện càng lớn, gợn sóng càng lớn)
Tỷ lệ điều chỉnh tải ± 0.5%
Tỷ lệ điều chỉnh điện áp ± 0.5%
Nhiệt độ làm việc -40℃~ +85℃

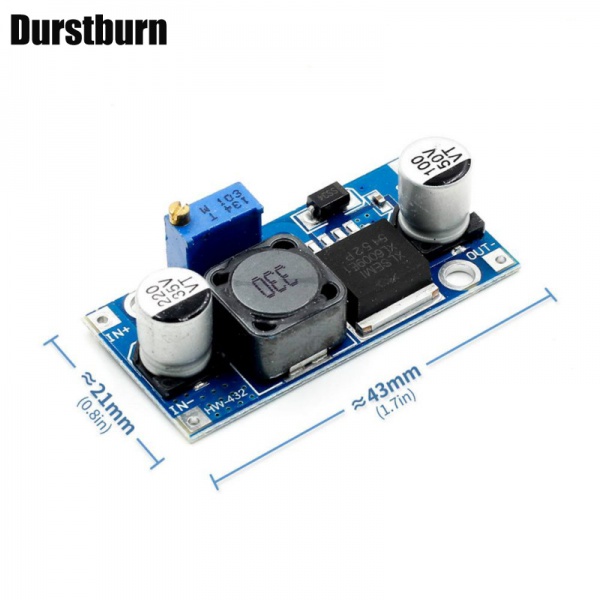

Kích thước tổng thể 43mm * 21mm * 14mm (dài * rộng * cao)

In + đầu vào tích cực
In- đầu vào âm
Out + đầu ra tích cực
Tiêu cực thấp!

Kiểm tra so sánh mẫu tham khảo:
Đầu vào 5V đầu ra 12V 0.8A 9.6W
Đầu vào 7.4V đầu ra 12V 1.5A 18W
Đầu vào 12V đầu ra 15V 2A 30W
Đầu vào 12V đầu ra 16V 2A 32W
Đầu vào 12V đầu ra 18V 1.6A 28.8W
Đầu vào 12V đầu ra 19V 1.5A 28.5W
Đầu vào 12V đầu ra 24V 1 A 24W
Đầu vào 3V đầu ra 12V 0,4A 4,8W

Vin * Hiệu quả âm * = Vout * Iout

Vin: điện áp đầu vào
Iin: Dòng điện đầu vào
Vout: điện áp đầu ra
Iout: dòng điện đầu ra

Chẳng hạn như: Đầu vào 5V, 1A, Đầu ra 10V, 0,45A, 90% hiệu quả
5 * 1 * 90% = 10 * 0,45A
