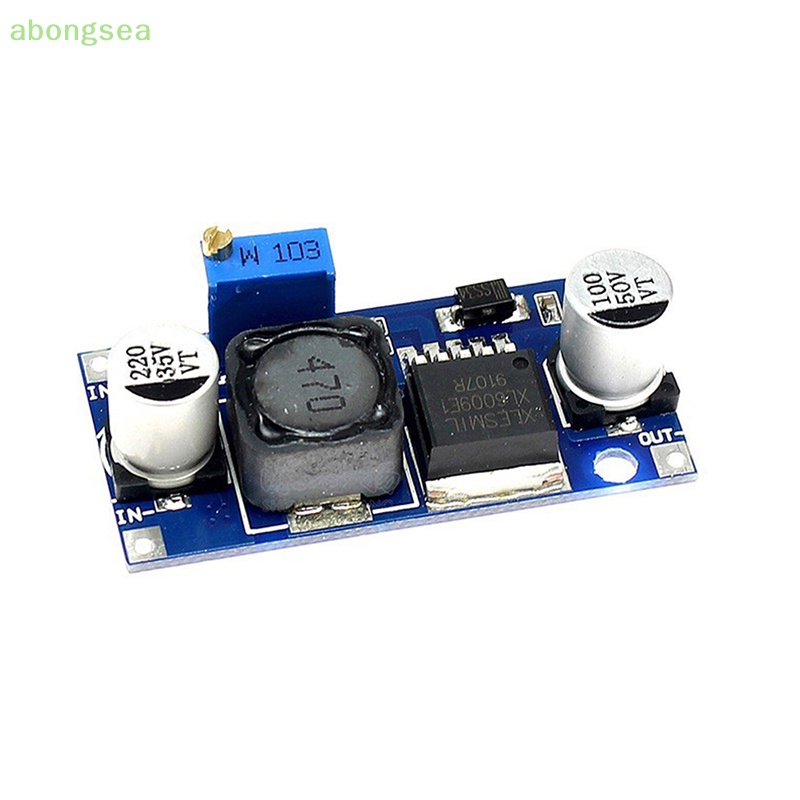

Mô tả ' Xl6009 là mô-đun bước chuyển đổi 400KHz 4A hiệu suất cao (BOOST). Mô-đun XL6009 này đi kèm với công nghệ chuyển mạch tần số cao thế hệ thứ 3 làm chip cốt lõi, Hiệu suất cao hơn nhiều so với LM2577. Điện áp đầu vào rộng ' 3V '32V ' Dải điện áp operag tối ưu ' 5 '32V ' Điện áp đầu ra rộng ' 5V '40V . Với công tắc MOSFET hiệu suất cao 4A nên hiệu suất có thể lên đến 94 ” , (LM2577current chỉ là 3A). Với tần số công tắc cực cao 400KHz , ngay cả khi tụ lọc công suất nhỏ cũng có thể đạt được kết quả rất tốt. gợn sóng nhỏ hơn ( So với tần số LM2577 50KHz).)
Sự chỉ rõ Mô-đun tăng cường Model ' XL6009 Thuộc tính mô-đun - Tăng không bị cô lập (BOOST) Chỉnh lưu - Chỉnh lưu không đồng bộ Dải đầu vào “ 3V ~ 32V Dải đầu ra ' 5V ~ 35V Dòng điện đầu vào ' 4A (max) , không tải 18mA ( đầu vào 5V , đầu ra 8V. không tải nhỏ hơn 18mA. Điện áp cao hơn , dòng tải càng lớn.) Hiệu suất chuyển đổi " <94 " ( tăng áp suất , hiệu suất càng thấp) Tần số chuyển mạch ' 400KHz Ripple đầu ra – 50mV ( điện áp càng cao , dòng điện càng lớn , gợn sóng càng lớn) Quy định tải " + "-0.5 " Quy định điện áp " + '-0.5 " Nhiệt độ hoạt động ' -40 độ đến +85 độ Kích thước cơ thể ' 43 x 20 x 12mm '1,7 " x 0,8 " x 0,47 " 'L'W'T) Cách nhập vào " IN-, IN- " Cách đầu ra “ OUT-
Gói bao gồm mô-đun tăng cường 1x XL6009
Ghi chú ' 1. Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơn bạn 2. Vui lòng cho phép đo độ lệch 0,1-2 cm do đo thủ công .
