Mô Đun Tăng Áp XL6009DC-DC Chất Lượng Cao

Giới thiệu Mô Đun Tăng Áp XL6009DC-DC Chất Lượng Cao

Mô tả '
1. Dsn6009 là mô-đun tăng hiệu suất cao (BOOST) cho dòng chuyển mạch 4A . Mô-đun sử dụng XL6009E1 làm chip cốt lõi của công nghệ chuyển đổi tần số cao thế hệ thứ hai và hiệu suất của nó vượt xa so với LM2577 của công nghệ thế hệ đầu tiên . Mô-đun tăng cường XL6009 có chi phí thấp hơn và hiệu suất tốt hơn .
2. Điện áp đầu vào siêu rộng là 3V '32V và dải điện áp hoạt động tối ưu là 5-32V . Điện áp đầu ra cực rộng 5V '35V.
3. Tích hợp công tắc MOSFET hiệu suất cao 4A , tạo hiệu suất lên đến 94 " " (LM2577 hiện tại chỉ 3A).
4. Tần số chuyển mạch cực cao 400KHz , có thể sử dụng tụ lọc công suất nhỏ có thể đạt được kết quả rất tốt. gợn sóng nhỏ hơn. khối lượng nhỏ hơn . (LM2577 Tần số chỉ là 50KHz).

Sự chỉ rõ
Thuộc tính mô-đun - Tăng cường không cô lập (BOOST)
Bộ chỉnh lưu - Bộ chỉnh lưu không đồng bộ
Dải đầu vào “ 3V-32V
Dải đầu ra “ 5V-35V
Dòng điện đầu vào ' 4A (maximum), không tải 18mA ( đầu vào 5V, đầu ra 8V. không tải dưới 18mA). Điện áp càng cao , dòng điện không tải càng lớn .
Hiệu quả chuyển đổi ' <94 " ( chênh lệch áp suất càng lớn thì hiệu quả càng thấp)
Tần số chuyển mạch ' 400KHz
Ripple đầu ra – 50mV ( điện áp càng cao , dòng điện càng lớn , gợn sóng càng lớn)
Tốc độ điều chỉnh tải “ ±0,5
Tỷ lệ điều chỉnh điện áp — ±0,5 "
Nhiệt độ làm việc ' -40℃~ +85℃
Kích thước sản phẩm ' 43mm '21mm '14mm '1.69 '0.82 '0.55 ' '
Trọng lượng đóng gói — 11g

Ghi chú '
Vui lòng cho phép chênh lệch 1-3mm do đo lường thủ công .
Do màn hình hiển thị khác nhau và ánh sáng khác nhau , hình ảnh có thể không hiển thị màu sắc thực tế của mặt hàng . Cảm ơn sự hiểu biết của bạn .


Đã bao gồm '

Mô-đun nguồn mô-đun tăng cường 1 X XL6009DC-DC

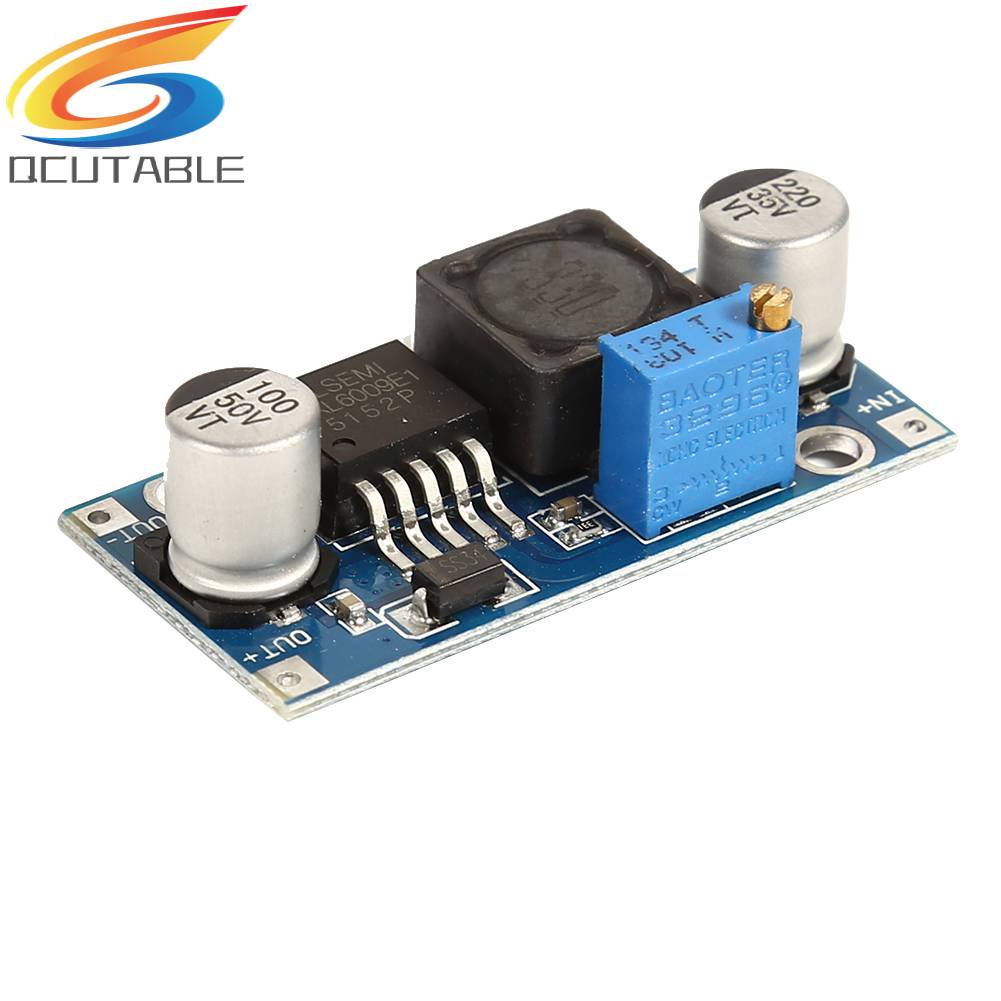

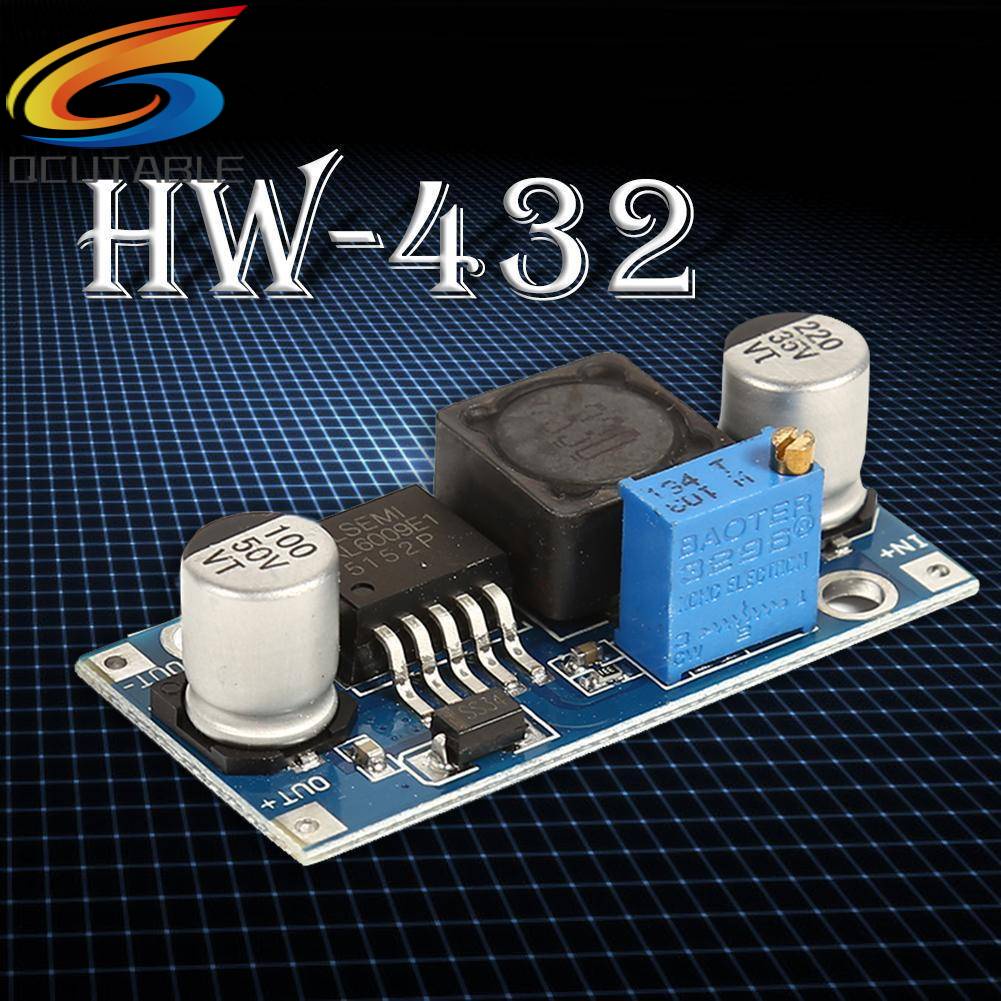

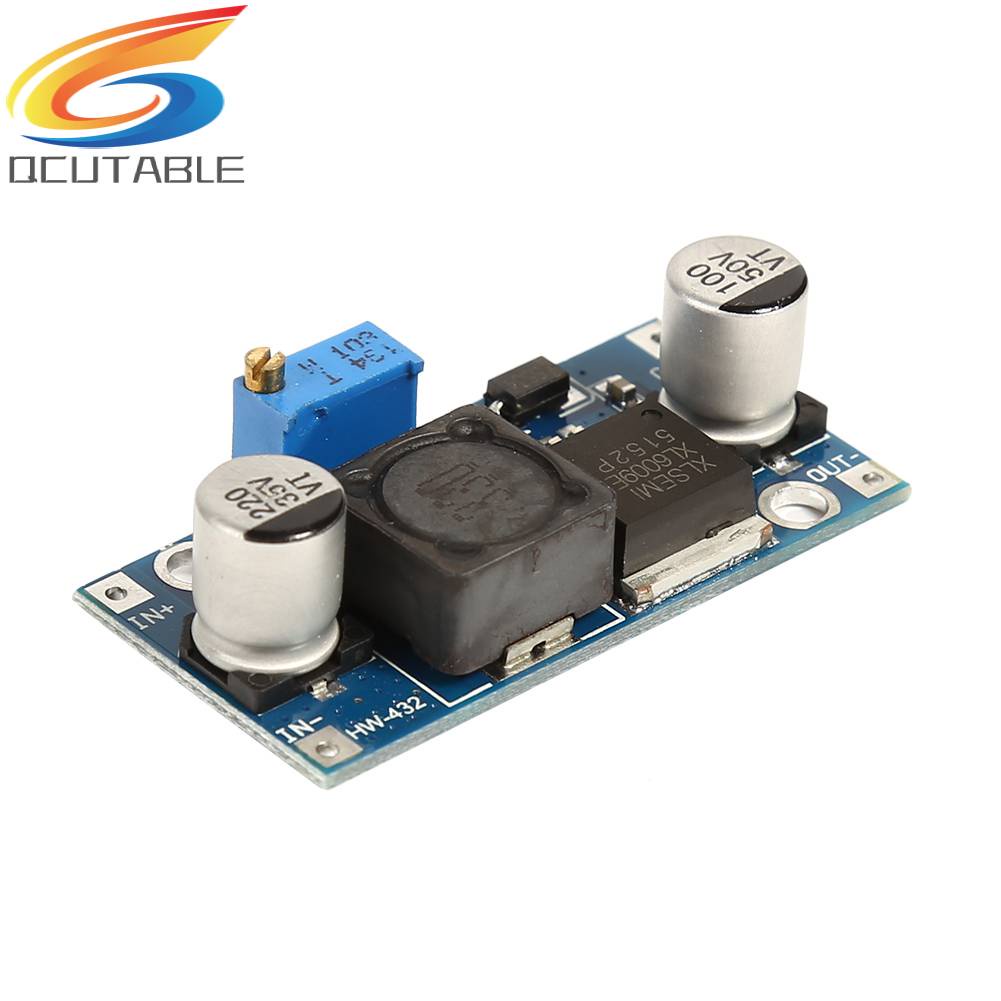

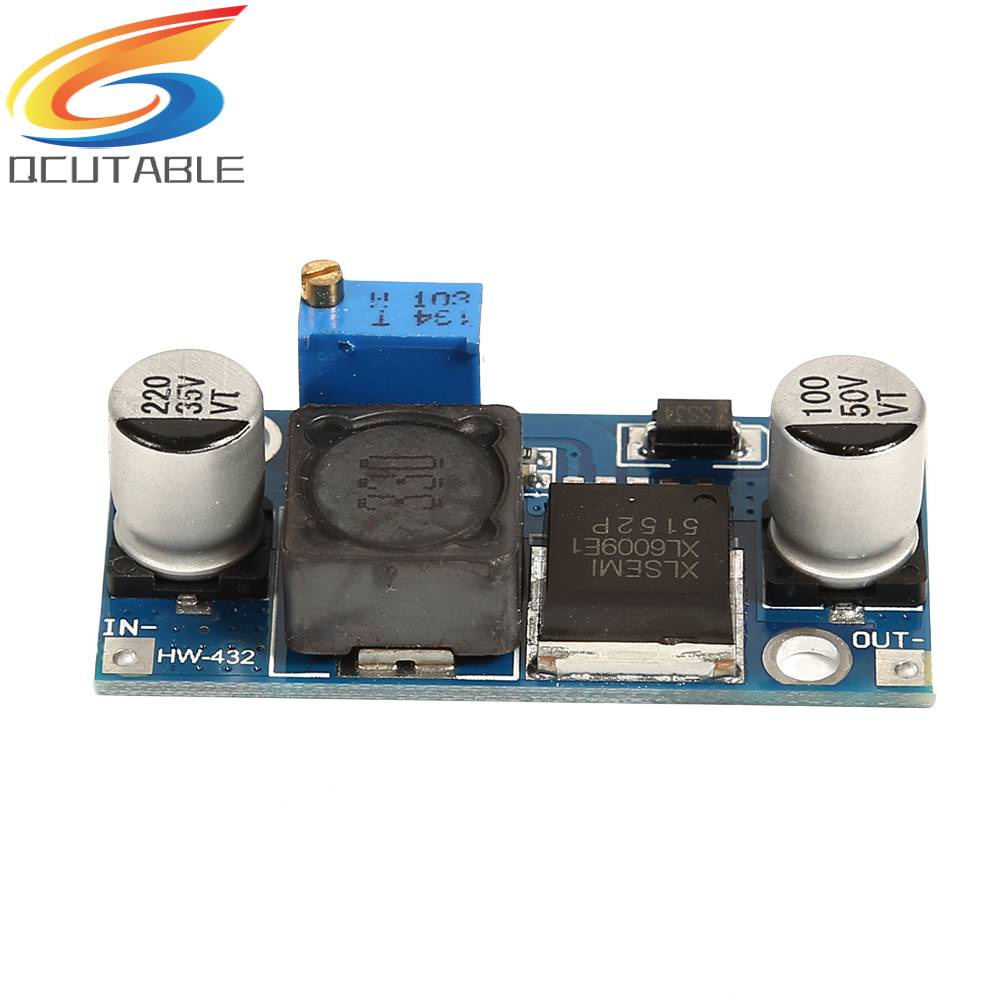

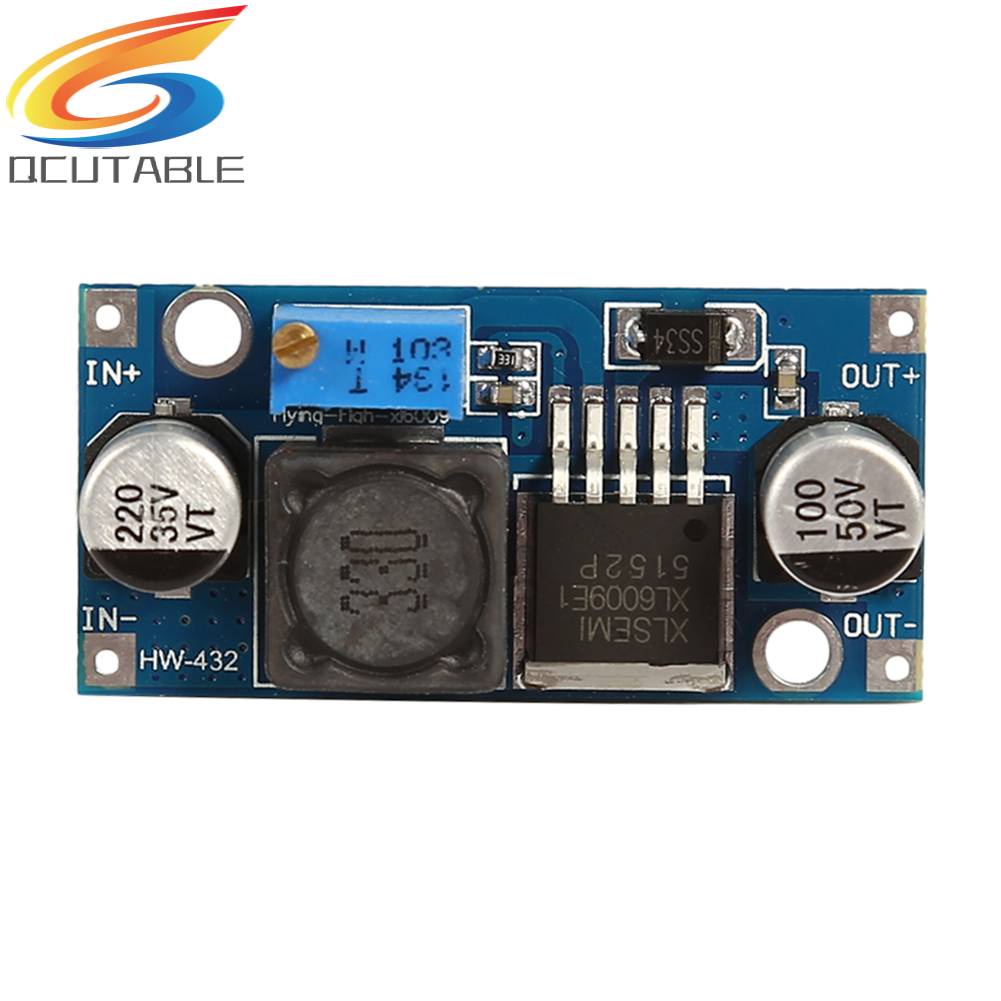

Hình ảnh sản phẩm
