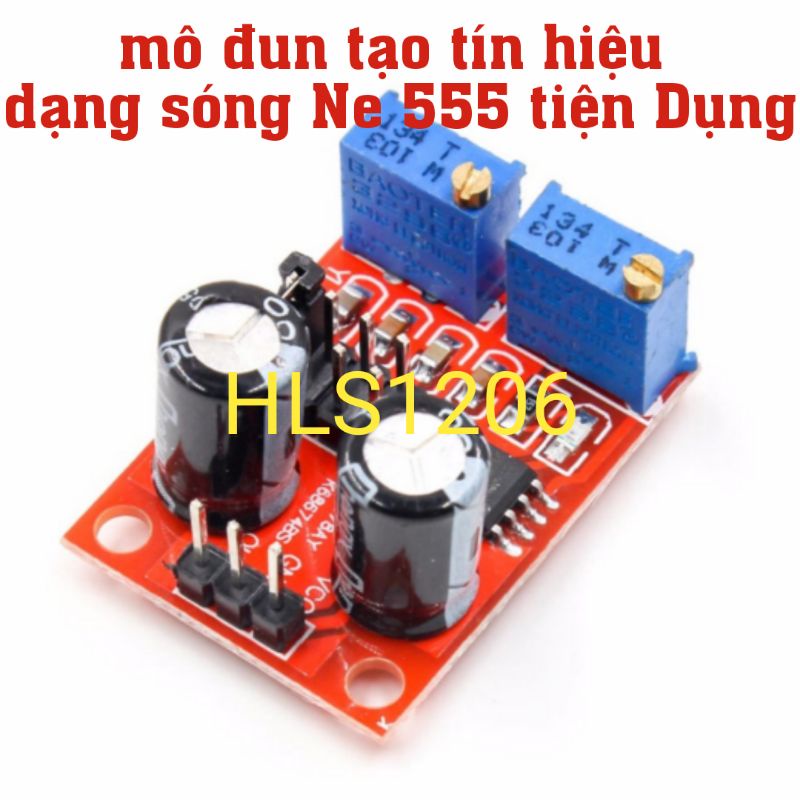

Giới thiệu Mô đun tạo tín hiệu dạng NE
NE555 Tần số xung NE555 Chu kỳ nhiệm vụ có thể điều chỉnh Bộ tạo tín hiệu sóng vuôngHiệu suất:
1. Điện áp đầu vào: 5V-15VDC. khi nguồn điện cung cấp là 5V, dòng điện đầu ra có thể khoảng 15MA; khi nguồn điện là 12V, dòng điện đầu ra có thể khoảng 35MA;
2. Đầu vào hiện tại:> = 100MA;
3. Biên độ đầu ra: 4.2V V-PP đến 11.4V V-PP. (Điện áp đầu vào khác nhau, biên độ đầu ra sẽ khác nhau)
4. Dòng điện đầu ra tối đa:> = 15MA (nguồn điện 5V, V-PP lớn hơn 50%),> = 35MA (nguồn điện 12V, V-PP lớn hơn 50%)
4. Đầu ra với chỉ báo LED (mức thấp, đèn LED sẽ bật; mức cao, đèn LED sẽ tắt; tần số thấp, đèn LED nhấp nháy);
5. Phạm vi yêu cầu đầu ra tuỳ chọn:
Tệp LF: 1Hz ~ 50Hz Tệp IF: 50Hz ~ 1kHz
Tệp tần số cao: 1KHz ~ 10kHz
Tệp HF: 10kHz ~ 200kHz
5. Chu kỳ T = 0,7 (RA + 2RB) C (RA, RB cho 0-10K có thể điều chỉnh được);
Tần số thấp: C = 100UF; Tần số trung gian: C = 1UF;
Tần số M-H: C = 0,1UF; Tần số cao: C = 0,001UF,
Lưu ý:
Trước khi thay đổi tần số, vui lòng tắt nguồn
Công dụng:
1. Được sử dụng như một máy phát tín hiệu sóng vuông, cung cấp tín hiệu sóng vuông để sử dụng phát triển thí nghiệm.
2. Được sử dụng để sản xuất truyền động động cơ bước, cung cấp tín hiệu sóng vuông.
3. Điều chỉnh xung để sử dụng MCU.
4. Tạo mạch điều khiển xung điều chỉnh.
Chi tiết sản phẩm: Tên sản phẩm: Mô-đun xung NE555
Kích thước sản phẩm: 31,0 mm * 31,0 mm * 15,0 mm (d x r x c)
Màu sắc: Màu đỏ Trọng lượng gói:: 7,52 g / cái
Chất liệu: FR4 + linh kiện điện tử
