Mô Đun Tạo Tín Hiệu Tần Số NE555 Chất Lượng Cao

Giới thiệu Mô Đun Tạo Tín Hiệu Tần Số NE555 Chất Lượng Cao

Ne555 Mô-đun xung Tần số Chu kỳ có thể điều chỉnh Máy phát tín hiệu vuông có thể điều chỉnh
Các tính năng: 1.Chip chính: N5555; Điện áp đầu vào: DC5-15V; Biên độ đầu ra: 4.2V V-PP (5v đầu vào) đến 11.4V V-PP (đầu vào 12V); Tần số đầu ra 1Hz-50Hz, 50Hz-1KHz, 1KHz-10KHz, 10KHz-200KHz Bốn tùy chọn.
2.Khi nguồn điện là 5V, dòng điện đầu ra có thể là 15MA xung quanh; khi nguồn điện 12V, dòng điện đầu ra có thể là 35MA xung quanh.
3.Biên độ đầu ra: 4.2V V-PP đến 11.4V V-PP. (Điện Áp đầu vào khác nhau, biên độ đầu ra sẽ khác nhau).
4.Dòng ra tối đa 15MA, bao gồm nguồn điện 15MA (5V, V-PP lớn hơn 50%),> = 35MA (nguồn cung cấp 12V, V-PP lớn hơn 50%). Đầu ra với chỉ báo LED (mức thấp, đèn LED sẽ sáng; mức cao, đèn LED sẽ tắt; tần số thấp, đèn LED nhấp nháy).
5.Chu kỳ nhiệm vụ đầu ra có thể tinh chỉnh. Chu kỳ nhiệm vụ và tần số không thể điều chỉnh riêng biệt, điều chỉnh chu kỳ nhiệm vụ sẽ thay đổi tần số.

Đặc điểm kỹ thuật: Chất liệu: ABS
Màu sắc: Như hình
Dòng điện đầu vào:> 100MA (bao gồm 100MA)
Điện áp đầu vào: 5V-15VDC
Tệp LF: 1Hz ~ 50Hz
Nếu Tệp: 50Hz ~ 1kHz
Tệp tần số cao: 1KHz ~ 10kHz
Tệp HF: 10kHz ~ 200kHz
Chu kỳ T = 0,7 (RA + 2RB) C (RA, RB để điều chỉnh 0-10K)
Tần số thấp: C = 100UF
Tần số trung gian: C = 1UF
Tần số MH: C = 0,1UF
Tần số cao: C = 0.01UF
Kích thước: Xấp xỉ. 3,1x2,2cm / 1,22x0,86in
Trọng lượng xấp xỉ. 12g

Gói bao gồm: Mô-đun NE555 1 mảnh

Lưu ý: 1.Trước khi thay đổi tần số, vui lòng tắt nguồn.
2.Xin vui lòng cho phép lỗi 0-1cm do đo lường thủ công. xin hãy chắc chắn rằng bạn không nhớ trước khi bạn đấu giá.
3.Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của sản phẩm. Cảm ơn bạn!

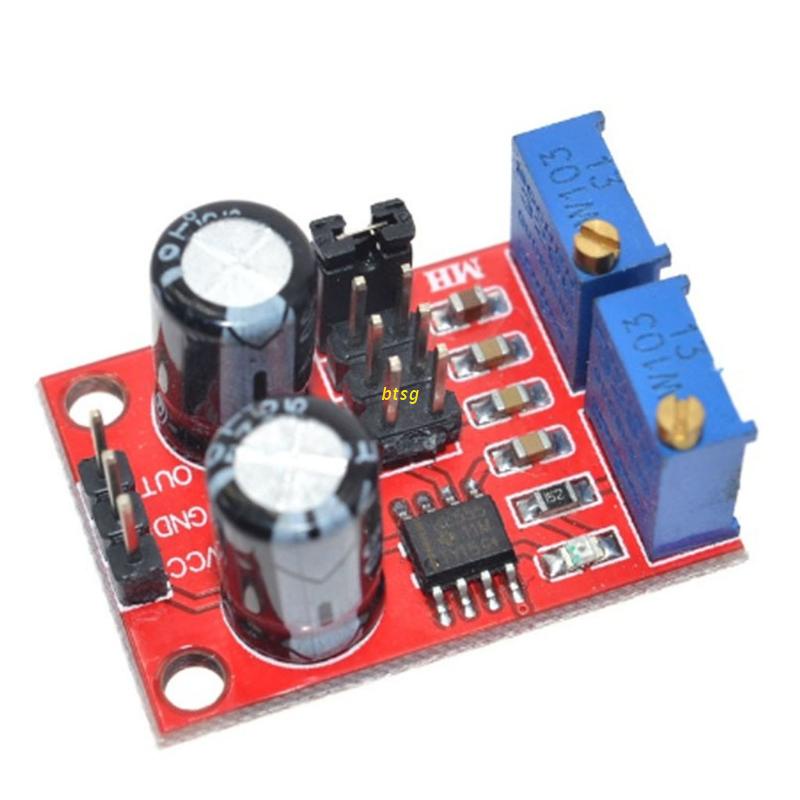

Hình ảnh sản phẩm
