Mô Đun Truyền Nhận Tín Hiệu Không Dây Kèm Ăng Ten Cho Bộ Tự Làm 433

Giới thiệu Mô Đun Truyền Nhận Tín Hiệu Không Dây Kèm Ăng Ten Cho Bộ Tự Làm 433

Mô-đun phát bộ thu không dây RF với ăng-ten cho 433 Bộ dụng cụ tự làm
Tiêu đề tham khảo: 1 Bộ mô-đun máy thu RF Superheterodyne 433Mhz với 2 ăng-ten cho Arduino / ARM / MCU

Mô tả '

1.Mô-đun máy thu:
Tính năng '
Mô-đun bộ thu không dây superheterodyne RX470-4 đang nhận được bộ giải điều chế UHF ASK hỗ trợ điều chế ASK và OOK.
Mô-đun thu có độ nhạy cao (-108dBm).
Hiệu suất công suất thấp, cùng với dải động cao (lớn hơn 60dB).
Mô-đun sử dụng chip tích hợp cao, tích hợp bộ khuếch đại tiếng ồn thấp phía trước, bộ trộn, bộ lọc, mạch tổng hợp tần số, v.v., có thể tối đa hóa tối đa hóa tín hiệu.
Tiêu thụ điện năng thấp.
Tính chọn lọc tốt và ức chế bức xạ giả.
Ngăn chặn bức xạ dao động cục bộ tốt, nhiều mô-đun thu để hoạt động (tức là nhiều hơn thu nhập đơn lẻ) và sẽ không gây nhiễu lẫn nhau, được sử dụng cùng nhau mà không ảnh hưởng đến khoảng cách nhận.
Nhiều tốc độ truyền, mô-đun chung cho 2KHz, lên đến 10KHz.

Môi trường ứng dụng:
Công tắc điều khiển từ xa, mô-đun thu, xe máy, sản phẩm chống trộm ô tô, sản phẩm an ninh gia đình, cửa điện, cửa chớp, cho cửa sổ, ổ cắm điều khiển từ xa, đèn LED điều khiển từ xa, cửa điện điều khiển từ xa, điều khiển từ xa cửa nhà để xe,Cửa có thể thu vào điều khiển từ xa, cổng âm lượng từ xa, cửa chảo, mở cửa điều khiển từ xa, hệ thống điều khiển thiết bị đóng cửa, rèm điều khiển từ xa, máy chủ báo động, báo động, điều khiển từ xa xe máy điều khiển từ xa điện cho ô tô, điều khiển từ xa MP3.

Thông số kỹ thuật '
Model: RX470-4 (RX470-4 là phiên bản nâng cấp WL101-341, hiệu suất ổn định hơn, truyền dữ liệu nhanh hơn)
Chất liệu nhựa + kim loại
Màu sắc hiển thị như hình ảnh
Kích thước: 30 ” 9 ” 1mm
Tần số hoạt động: 433,92 MHz
Băng thông: khoảng ± 150KHz;
Dải điện áp đầu vào chính: 2.2V-5V
Làm việc hiện tại: Loại: 2.1mA (Yêu cầu: VDD = 5V); Loại: 2.1mA (Yêu cầu: VDD = 3V)
Dòng tĩnh lặng: 1uA
Phạm vi nhiệt độ '-40℃～85℃
Ăng-ten bên ngoài: dây lõi đơn 32cm, quấn thành hình xoắn ốc
Định nghĩa mã PIN của mô-đun máy thu:
Chức năng ghim:
1.Ant: Chân ăng-ten
2.Vcc: Chân đầu vào nguồn
3.Do (Data): Chân đầu ra dữ liệu
4.Do (Data): Chân đầu ra dữ liệu
5.Gnd: Chân nối đất nguồn

2.Mô-đun máy phát:
Tính năng '
Mô-đun máy phát WL102-341 là máy phát điều chế UHF ASK, hỗ trợ điều chế ASK và OOK.
Mô-đun máy phát tích hợp mạch PLL tương tự và mạch điều chế ASK, với mức độ tích hợp cao, v.v., có thể được áp dụng với truyền thông không dây tầm ngắn.
Tần số hoạt động 433MHz, công suất truyền lớn hơn 11dBm.

Ứng dụng
1. công tắc nguồn không dây, ổ cắm, công tắc điều khiển từ xa, mô-đun bộ thu,
2. kiểm soát ra vào, điện cho ô tô, xe máy, sản phẩm chống trộm ô tô, dụng cụ mở cửa từ xa, hệ thống điều khiển đóng cửa
3. an ninh, hệ thống giám sát, sản phẩm an ninh gia đình, cửa điện, máy chủ báo động, báo động
4. kiểm soát phòng

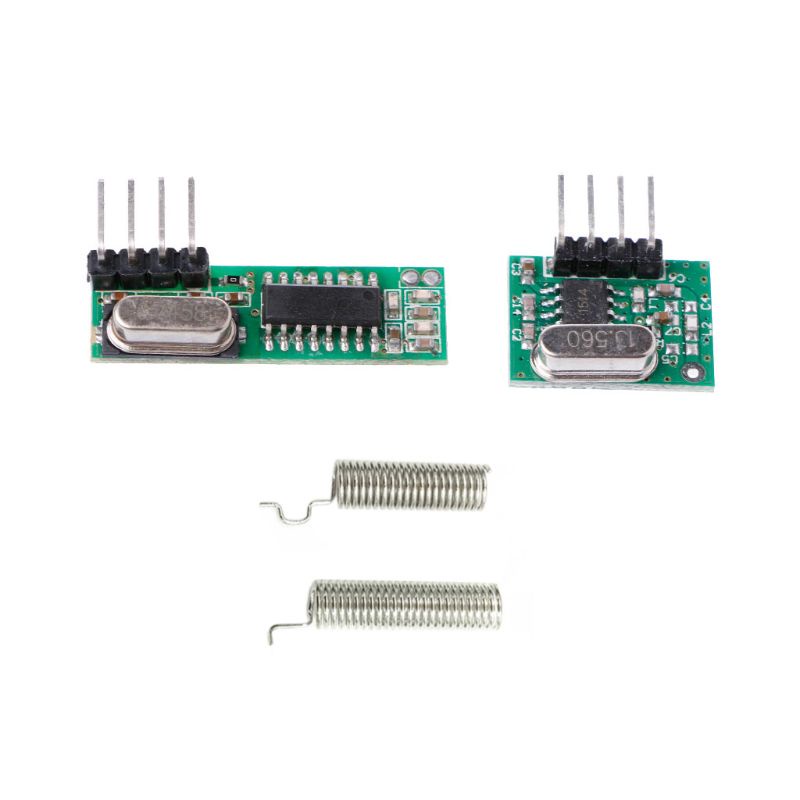

Hình ảnh sản phẩm
