Mô Đun Truyền Nhận Tín Hiệu Không Dây 433Mhz Điều Khiển Từ Xa

Giới thiệu Mô Đun Truyền Nhận Tín Hiệu Không Dây 433Mhz Điều Khiển Từ Xa

Bộ phát bộ thu RF Superheterodyne 433Mhz Điều khiển từ xa Mô-đun không dây
Tiêu đề tham khảo: 1 Bộ 433Mhz RF Superheterodyne Bộ mô-đun phát sóng có ăng-ten cho Arduino / ARM / MCU


Mô tả:

1. Mô-đun bộ thu:
Đặc điểm:
Mô-đun bộ thu không dây superheterodyne WL101-341 đang nhận các bộ giải điều chế UHF ASK hỗ trợ điều chế ASK và OOK.
Mô-đun bộ thu có độ nhạy cao (-110dBm),
Hiệu suất công suất thấp, cùng với dải động cao (hơn 60dB).
Mô-đun sử dụng chip tích hợp cao, tích hợp bộ khuếch đại tiếng ồn thấp ở phía trước, bộ trộn, bộ lọc, mạch tổng hợp tần số, v.v., có thể tối đa hóa tối đa hóa khả năng tối ưu hóa tín hiệu.
Sự tiêu thụ ít điện năng
Lựa chọn tốt và ngăn chặn bức xạ lộn xộn.
Ấn tượng bức xạ dao động cục bộ tốt, nhiều mô-đun bộ thu hoạt động với (ie, hơn thu nhập đơn) và sẽ không ảnh hưởng đến nhau, được sử dụng cùng nhau mà không ảnh hưởng đến khoảng cách nhận.
Nhiều tốc độ truyền, mô-đun chung cho 2KHz, lên đến 10KHz.

Môi trường ứng dụng:
Công tắc điều khiển từ xa, mô-đun bộ thu, xe máy, sản phẩm chống trộm ô tô, sản phẩm bảo mật gia đình, cửa điện, cửa trập, cho cửa sổ, ổ cắm điều khiển từ xa, đèn LED điều khiển từ xa, cửa điện điều khiển từ xa, điều khiển từ xa cửa xe, Cửa có thể thu vào điều khiển từ xa, cổng âm lượng từ xa, cửa chảo, dụng cụ mở cửa điều khiển từ xa, hệ thống điều khiển thiết bị đóng cửa, rèm điều khiển từ xa, máy chủ báo động, báo động, điều khiển từ xa cho xe máy điều khiển từ xa cho ô tô, điều khiển từ xa MP3.

Thông tin chi tiết:
Mô hình: WL101-341
Chất liệu: Nhựa + Kim loại
Màu sắc: Như hình ảnh
Kích thước: 30,25 × 8,5 × 1mm
Tần số hoạt động: 433,92 MHz
Băng thông: khoảng ± 150KHz;
Dải điện áp đầu vào chính: 3.0V-5V;
Dòng làm việc: Loại: 5.0mA (Yêu cầu: VDD = 5V); Loại: 6.0mA (Yêu cầu: VDD = 3V)
Dòng tĩnh: 1uA
Phạm vi nhiệt độ: -40℃～85℃
Ăng-ten bên ngoài: dây lõi đơn 32cm, quấn thành xoắn ốc

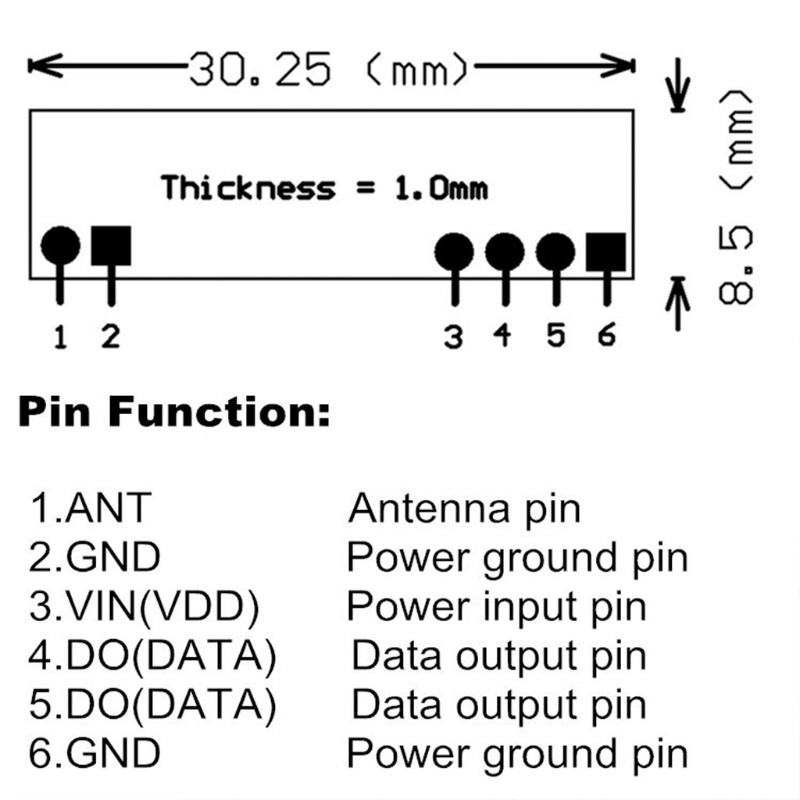

Định nghĩa Mô-đun bộ thu PIN:
Chức năng pin:
1. Ant: Chân ăng-ten
2. Gnd: Chốt nối đất điện
3. Vin (VDD): Chân đầu vào nguồn
4. Do (Data): Chân đầu ra dữ liệu
5. Do (Data): Chân đầu ra dữ liệu
6. Gnd: Chốt nối đất điện

2. Mô-đun máy phát:
Đặc điểm:
Mô-đun phát WL102-341 là bộ phát được điều chỉnh UHF ASK, hỗ trợ điều chế ASK và OOK.
Mô-đun bộ phát tích hợp mạch PLL tương tự và mạch điều chế ASK, với mức độ tích hợp cao, v.v., có thể được áp dụng với các liên lạc không dây ngắn dải.
Tần số hoạt động 433MHz, công suất phát lớn hơn 11dBm.

Ứng dụng
1. công tắc nguồn không dây, ổ cắm, công tắc điều khiển từ xa, mô-đun bộ thu,
2. điều khiển truy cập, điện cho ô tô, xe máy, sản phẩm chống trộm ô tô, mở cửa từ xa, hệ thống điều khiển gần hơn
3. an ninh, hệ thống giám sát, sản phẩm an ninh gia đình, cửa điện, máy chủ báo động, báo thức
4. điều khiển phòng, cửa chớp, cho cửa sổ, điều khiển từ xa

Hình ảnh sản phẩm
