Mô Đun Truyền Tín Hiệu Không Dây 2 4G TY24 Trong Suốt Chuyên Dụng

Giới thiệu Mô Đun Truyền Tín Hiệu Không Dây 2 4G TY24 Trong Suốt Chuyên Dụng

Mô-đun cổng nối tiếp không dây 2.4G Giá trị Cổng nối tiếp Truyền trong suốt TY24
Thương hiệu mới và chất lượng cao
Tính năng '
Được làm bằng vật liệu chất lượng cao. chắc chắn. bền và hiệu suất tốt. ổn định và độ tin cậy .
Băng tần 2.4G ISM có thể được sử dụng mà không bị nhiễu cùng lúc .
Chip xử lý băng tần cơ sở hiệu suất cao. điều khiển từ xa nhanh chóng và mức độ bảo mật cao .
Chương trình 2.4G nội bộ và chương trình mã điều khiển từ xa được bao gồm , không cần lập trình lại. sử dụng trực tiếp .
Với 6 chức năng đầu vào và đầu ra , nó có thể được mở rộng, và trạng thái đầu ra có thể được chọn để chốt hoặc không chốt .
Tích hợp cao. kích thước nhỏ. thiết kế công suất thấp , không có bộ phận ngoại vi. dễ sử dụng .
Được sử dụng rộng rãi trong điều khiển từ xa không dây , cho các thiết bị thông minh. cảm biến không dây , hệ thống điều khiển gia đình samrt , v.v .
Chỉ có bảng giải mã , các phụ kiện demo khác trong hình không được bao gồm '

Sự chỉ rõ
Vật chất “ Bảng mạch PCB , Linh kiện điện tử

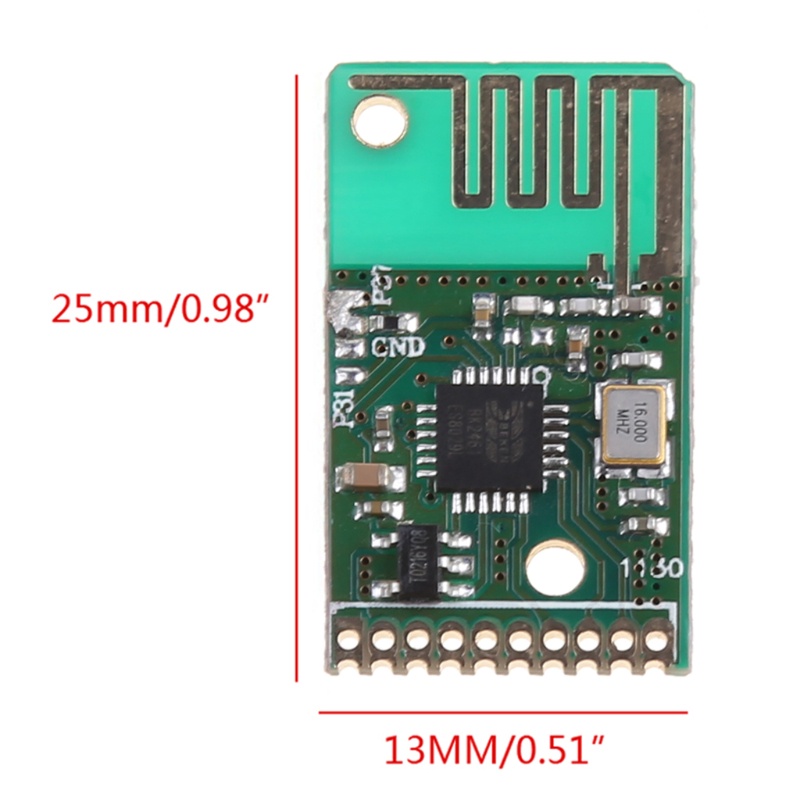

Loại và Kích thước tùy chọn ' app . 1,3 x 2,5cm '0,51 x 0,98in
Màu xanh lá cây
Số lượng × 1 bộ

Thông số sản phẩm '
Ty24d-tx ( Mô-đun truyền)
Tần số làm việc ' 2.4G
Điện áp làm việc ' 2,5-3,6V
Dòng phát xạ ' 0-15mA
Công suất đầu ra ' 5db
Ngủ hiện tại ' 3.5uA
Phương pháp điều chế - GFSK
Tốc độ tối đa — 1 triệu
Cổng điều khiển - Đầu vào nút 6 chiều
Biểu mẫu mã hóa ' mã học
Dạng ăng-ten - Ăng-ten PCB
Khoảng cách tham chiếu ≤ 50 mét ( có thể truy cập)

Ty24d-rx ( Mô-đun thu phát)
Tần số làm việc ' 2.4G
Điện áp làm việc ' 2,5-3,6V
Dòng phát xạ ' 23mA
Nhận độ nhạy ' -85dBm
Phương pháp điều chế - GFSK
Kênh dữ liệu - 6 kênh
Trạng thái đầu ra “ Đã chốt ” Không chốt
Mức đầu ra ' 0-độ cao
Biểu mẫu mã hóa “ Mã học tập , nhận dạng tự động Dữ liệu địa chỉ điều khiển từ xa
Dạng ăng-ten - Ăng-ten PCB
Khoảng cách tham chiếu ≤ 50 mét ( có thể truy cập)

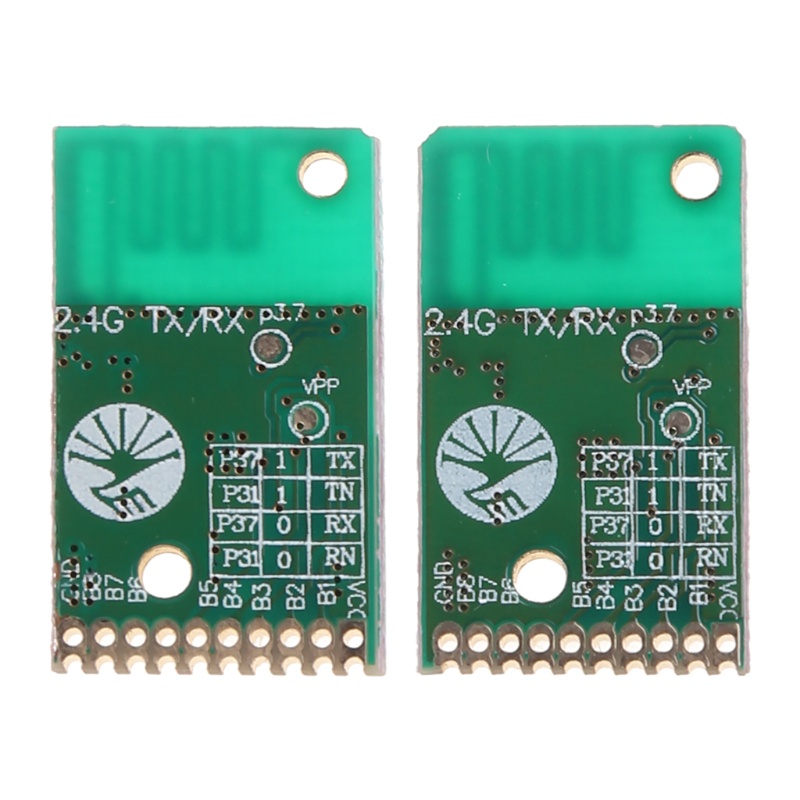

Giới thiệu ghim '
Ty24d-tx '
Vcc ' +3.3V '2.5-3.6)
Chân dữ liệu 6 kênh B1-B6 '. được kết nối với nút truyền. hoạt động thấp
B7'đối với chân mã , tìm hiểu nút. hoạt động thấp
B8' Cặp mã và chỉ báo trạng thái phát xạ, LED
Gnd

Ty24d-rx '
Vcc ' +3.3V '2.5-3.6)
B1-b6 ' Chân dữ liệu 6 kênh. đầu ra ở mức cao , thường là mức 0
B7'mã cặp 'mã cặp cấm. mã cặp nối đất. mã cấm lủng lẳng
B8'lựa chọn chế độ đầu ra. mặt đất là đầu ra chốt và VCC là đầu ra không chốt
Gnd

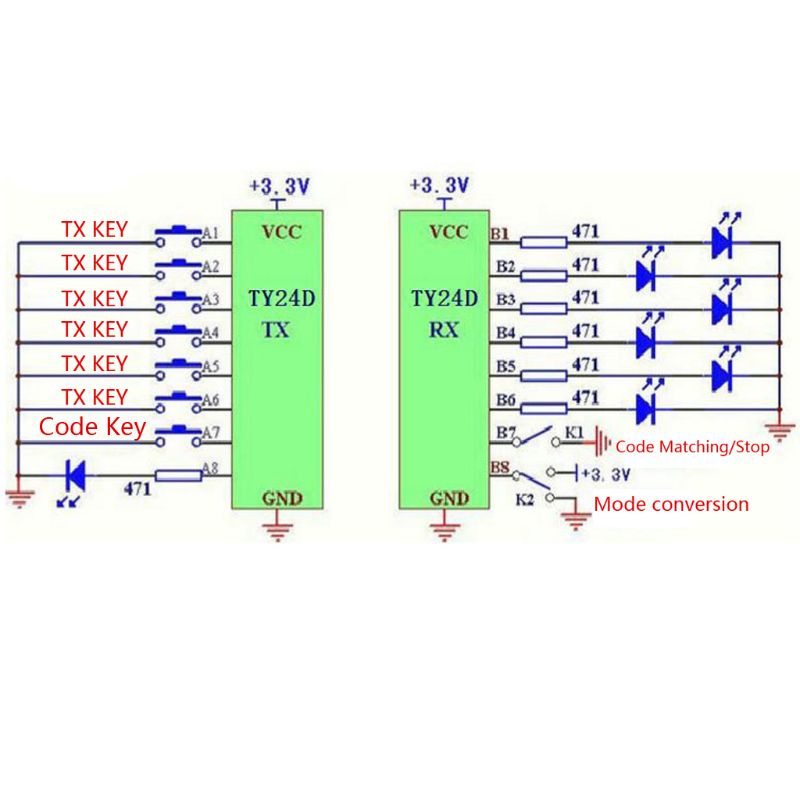

Chức năng chuyển đổi chế độ RX '
Đối với Chế độ chốt - Cổng đầu ra RX thường ở trạng thái 0 mức , nhấn nút một lần , nhận mức cao đầu ra và để chốt , nhấn nút một lần nữa , đầu ra nhận trở thành 0 mức , cổng B8 cần Được kết nối với GND.
Chế độ không chốt - Nhấn và giữ nút truyền. nhận đầu ra mức cao. nhả nút và nhận mức 0. Cổng B8 cần được kết nối với VDD .

Ghép nối mã và chức năng mã vô hiệu hóa '
Tx và RX phải được sử dụng cho mã . Rx chỉ có thể xác định TX bằng mã thành công . Sau khi mã thành công , cổng mã B7 phải được ngắt kết nối ( nổi) để cấm các cặp TX khác , ngăn các bộ điều khiển từ xa khác điều khiển mã bất hợp pháp . Thiết bị nhận của bạn .

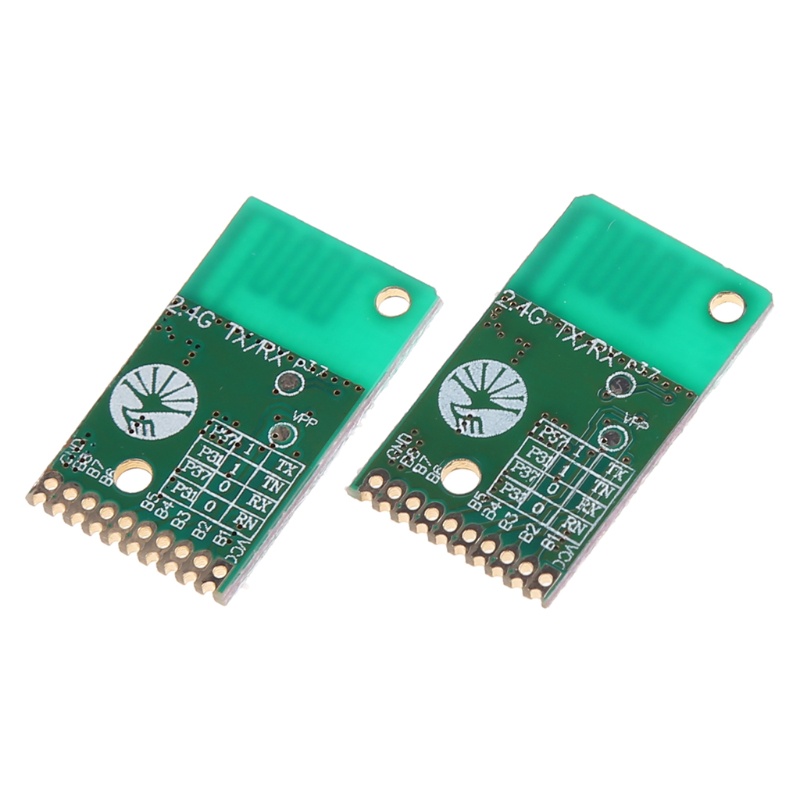

Hình ảnh sản phẩm
